Югославская снайперская. Винтовка Zastava M 48B

Описываемая здесь снайперская винтовка происходит из бывшей Югославии. Винтовки этой модели также применялись боснийскими вооружёнными силами в войне с 1992 по 1995 год. В этой статье немецкая редакция журнала DWJ представляет винтовку Zastava M 48B с оптическим прицелом ON-M 76 B.

Балканы всегда были пороховой бочкой. На территории бывшей Югославии постоянную большую опасность для мира внутри страны и вне её прежде всего несло сосуществование народов, зачастую радикально отличающихся друг от друга. После Второй мировой войны коммунистическому автократу Тито с трудом удалось сдержать национальные противоречия и отказаться от главенства Советского Союза. Тогда Югославия была ведущей силой Движения неприсоединения.

Участие в Движении неприсоединения требовало наличия сильной армии. Однако, как и вся страна, она развалилась в процессе многочисленных войн в период с 1991 по 1998/99 гг. От бывшей Югославии откололись Словения, Хорватия, Македония и Босния и Герцеговина, а также фактически Косово.

На системе Mauser 98

После окончания Второй мировой войны югославская армия была оснащена многочисленными образцами стрелкового оружия системы Mauser 98. Двумя основными моделями были захваченные у вермахта карабины 98k, а также винтовки образца 1924 г., изготовленные фирмой FN в бельгийском Херстале или чехословацким оружейным заводом в Брно.

Винтовка Modell 1924 в основном происходила от югославских вооружённых сил межвоенных времён или от немецких оккупационных властей. Как винтовка Modell 1924, так и карабин 98k производились под стандартный патрон югославской армии (а также германского вермахта) — 7,92×57.

Уже в середине 1946 г. Генеральный штаб в Белграде приказал, чтобы эти образцы оружия были перепроверены на военных заводах, обновлены, а также изменены. Таким образом, большинство винтовок M 1924 были разобраны на составные части и снова собраны на оружейных заводах. Вновь собранные винтовки имели отремонтированные или не бывшие в эксплуатации ложи, новое клеймение и югославский герб на ствольной коробке.

Винтовка Zastava M 48B. Вид слева
Югославская модель 48В завода Zastava отличается спусковой скобой, изготовленной листовой штамповкой.

По времени появления новая модель получила обозначение М 24/47 или, соответственно, М 24/52. Подобное произошло с бывшими немецкими карабинами и винтовками 98 в годы с 1948 по 1951. Это оружие получило обозначение М 98/48.

Последняя винтовка Mauser 98

Хотя к началу 1950-х годов в наличии были многочисленные изменённые модели или оригинальные системы Mauser 98, конструкторы государственного предприятия Preduzece Crvena Zastava («Красный флаг»), сокращённо называемого Zastava, в городе Крагуевац начали проектировать новую винтовку. Она основывалась на хорошо зарекомендовавшей себя и в Югославии винтовке системы Mauser 98 калибра 7,9×57. Ещё в 1920-е годы югославские вооружённые силы полагались на проверенный немецкий штатный патрон. Логично, что новое югославское армейское оружие получило обозначение Puška M 48 7,9 mm.

Винтовка Modell 48 однозначно была компиляцией межвоенной модели 24 или послевоенной модели 24/47 и немецкого карабина 98k. От модели 24 она получила затвор средней длины (цилиндрический затвор и ствольная коробка у обеих моделей были одинаковыми) и цевьё средней длины. У модели 48, как и у модели 24, ствольная накладка достигала ствольной коробки и при этом охватывала область прицела.

От карабина 98k модель получила только слегка изогнутую рукоятку затвора, боковое крепление ремня при помощи жёсткой антабки на заднем ложевом кольце, проём для ремня в прикладе и ограничитель на конце ремня, так называемую «собачку». По литературным сведениям, ложи изготавливались из древесины вяза или бука. Также от карабинов 98k позднего изготовления перешёл затылок приклада из листовой стали с высокой обоймой.

По общей длине югославская винтовка 48 располагается между моделью 24 и карабином 98k. В качестве клейм оружие получило государственный герб и название М 48 на обойме ствольной коробки.

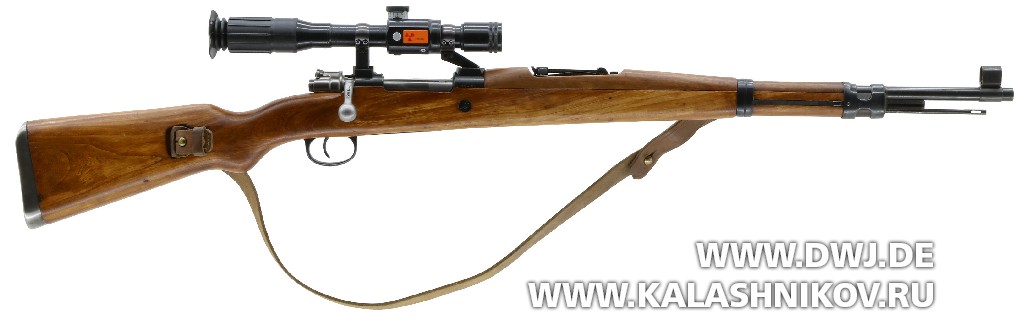

Винтовка Zastava M 48B. Вид справа
Югославская модель снайперской винтовки 48В завода Zastava с установленным оптическим прицелом модели ОN-76В фирмы Zrak.

По данным оружейного завода Zastava, с 1950 до 1953 г. было произведено в общей сложности 239352 штуки М 48. Однако военный архив Белграда предоставляет другие данные — он сообщает об изготовлении 238913 штук М48.

Винтовка Zastava M 48B. Маркировка
На нижней части поворотного кронштейна можно увидеть известную эмблему Mauser.

В 1952 г. инженеры захотели упростить производство модели 48 и тем самым сделать его дешевле. Сначала с 1953 года появилась модель 48А и, наконец, в 1957 г. модель 48В. В модели 48А в первый раз были применены детали, штампованные из листа, например, крышка магазина. Обозначение модели М 48А нанесено на обойме ствольной коробки. Однако обозначение М 48А можно найти и на модели 48В. Кроме прочего у неё листовой штамповкой изготовлены верхнее и нижнее ложевые кольца, а также подаватель магазина. Самый существенный признак модели 48В — листовой штамповкой изготовлены затылок приклада и корпус магазина со спусковой скобой.

В обозначении М 48Во буквы Во являются сокращением от «bez oznake», что на русский переводится как «без маркировки». Это значит, что у данного оружия не называется ни производитель, ни сорт продукции.

Винтовка Zastava M 48B. Основание для поворотного кронштейна
Если оптический прицел снят, то сверху можно обнаружить основание для крепления поворотного кронштейна, что необычно для боевого оружия.

В 1967 году, несмотря на принятие на вооружение самозарядной винтовки модели 59 и, соответственно, модели 59/66 А1 под советский патрон 7,62×39, представлявших собой копии карабина СКС 45 конструкции С. Г. Симонова, югославские вооружённые силы всё ещё имели 932108 винтовок 48, 48А и 48Во. Другие модели, как, например, винтовки 24/47 или также 98/48, держались в резерве.

Модель 48 становится снайперской винтовкой

В те же времена, то есть в конце 1940-х годов, югославская армия дала заказ оптической промышленности разработать оптический прицел для винтовок системы 98. Однако предприятия оптической индустрии можно было встретить в Югославии редко. Одна из первых разработок прицела была выполнена в 1949 г. в импровизированной мастерской в населённом пункте Кнежевац вблизи Белграда. Эта небольшая государственная фабрика получила наименование Zrak. За год до этого, то есть в 1948 г., уже состоялись такие же опыты на тоже государственном заводе Zvijezda (Звезда), производившем инструменты для ВВС. Этот завод находился в Боснии и Герцеговине вблизи Сараево.

Однако руководство югославских вооружённых сил решило, что разработки оптических приборов должны быть сконцентрированы в одном месте. Так, в середине 1951 г. фабрика из Кнежеваца передислоцировалась в место расположения второго оптического предприятия. Новые мастерские получили старое наименование Zrak. Вместе с тем строительство продолжалось и полноценно работать завод начал только с 1956 г.

Оптический прицел М (ON) 52. Копия прицела ПУ
Оптический прицел М (ON) 52 устанавливался на винтовку Modell 48. Это копия советского оптического прицела ПУ.
Оптический прицел М (ON) 52. Маркировка
Эта модель оптического прицела изготовлена фирмой TOS (завод оптических средств) в словенской Любляне.

Был быстро найден прототип для новой снайперской винтовки. После окончания Второй мировой войны югославская армия получила из Советского Союза 4580 снайперских винтовок обр. 1891/30, с оплатой в кредит. Они были оснащены трёхкратным оптическим прицелом ПУ на боковом кронштейне. Оптический прицел имел шкалу с разметкой до 1300 м и был дальнейшим развитием русского оптического прицела ПЕ и, соответственно, ПЕМ, который в 1933 г. был разработан, основываясь на конструкции немецкой фирмы Zeiss.

Винтовка Zastava M 48B с установленным прицелом
Прицельная марка оптического прицела покрыта самосветящимся тритием, поэтому он снабжён предупреждением о радиационной опасности.

В 1953 г. пехотный отдел руководства югославских вооружённых сил выдал заводу Zastava задание разработать снайперскую винтовку на базе модели 48. Для этого поначалу было выбрано 4618 подходящих укороченных винтовок М 48. Они получили оптический прицел, установленный сбоку. Кронштейн однозначно был копией кронштейна, применяемого для снайперской винтовки обр. 1891/30. Оптический прицел, который в Югославии получил обозначение ON 52 или М 52, тоже был точной копией советского прицела ПУ. Новый оптический прицел изготавливался на предприятии Tovarna Opticnnih Sredstev (завод оптических средств), сокращённо называемый TOS. Фирма находится в Любляне (немецкое название — Лайбах) в Словении. В югославской армии снайперская модель получила официальное обозначение М 1948/52 или М48/52.

Заимствован от винтовки Modell 76

В конце 1960-х или в начале 1970-х годов югославские вооружённые силы приняли на вооружение новую магазинную винтовку Modell 1969 с проверенной надёжной системой 98 и патроном 7,92×57. Оружие было оснащено оптическим прицелом ON-2 М 69 фирмы Zrak четырёхкратного увеличения на надвижном кронштейне. Официально снайперская винтовка Modell 1969 несла службу до конца 1980-х годов.

Винтовка Zastava M 48B. Поворотный кронштейн
Этот поворотный кронштейн выполнен так, чтобы обеспечивать точность даже при высоких нагрузках.
Винтовка Zastava M 48B. Поворотный кронштейн, общий вид винтовки
Поворотный кронштейн выше, чем обычные кронштейны.

Однако теперь югославская армия хотела иметь и самозарядное снайперское оружие калибра 7,92×57. В середине 1970-х годов была разработана Modell 76. Её прототипом был советский автомат АК-47, который по лицензии изготавливался на филиале расширившегося тогда государственного предприятия Zavodi Crvena Zastava (группа заводов «Красный флаг»), сокращённо ZCZ, в городе Крагуевац. Оптический прицел новой самозарядной винтовки имел четырёхкратное увеличение. Его шкала охватывала диапазон от 100 до 1000 м. Прицельная марка оптического прицела была покрыта самосветящимся тритием, поэтому и можно обнаружить предупреждение о радиационной опасности. Фирма Zrak поставляла оптический прицел югославским вооружённым силам и органам безопасности под обозначением ОN-М 76В.

Винтовка Zastava М 76
Модель Zastava М 76. Это самозарядная винтовка базируется на испытанной советской системе Калашникова.

Однако этим прицелом оснащалась не только винтовка М 76. Позднее во время войн с 1991 по 1998/99 гг. он устанавливался преимущественно при помощи поворотного кронштейна на модели 48, 48А и 48В. Применявшиеся поворотные кронштейны были сделаны так, что постоянно обеспечивали абсолютную точность попадания даже в самых тяжёлых условиях. Они выше, чем обычные. На этих оптических прицелах нанесён известный логотип Mauser. Но откуда он взялся? Дело в том, что в конце 1970-х годов югославская фирма ZCZ заключила с немецким предприятием лицензионное соглашение о том, чтобы иметь возможность продавать югославские спортивные винтовки через немецкого импортёра Eduard Kettner.

Магистр Герхард Ортмайер и дипл. инж. Георг Оберайгнер (Gerhard Ortmeier M.A. und Dipl.-Ing. (FH) Georg Oberaigner) Перевод Николая Ежова
