Спасение револьвера «Кольта». Патрон Александера Тюра

Доминирование дульнозарядных револьверов Colt не могло продолжаться вечно...

Colt 1851 Navy Thuer Conversion
Переход от заряжания с дульной части к казнозарядным системам принёс многим производителям оружия значительные проблемы. Они должны были или переделывать уже производившееся модели или конструировать полностью новое оружие под новые патроны.

Сэмюэль Кольт в кризисе

Именитый американский оружейник Сэмюэль Кольт (19 июля 1814 г. — 10 января 1862 г.) из Хартфорда (штат Коннектикут) возлагал слишком большие надежды на патрон, который по сути дела состоял из комбинации порохового заряда и пули, обёрнутых в сгорающий материал.



«Полу-унитарные» патроны для револьверов «кольт»

Этими патронами можно было снаряжать неизменённые барабаны кольтовских револьверов, но они не давали никаких существенных преимуществ, поскольку, в отличие от других, заряжались точно так же, как и старые ударно-капсюльные револьверы — спереди.

Классический Colt 1851 Navy с художественной отделкой

Другие виды патронов с металлической гильзой, как, например, патроны кольцевого воспламенения или шпилечные патроны, не принимались во внимание Кольтом из патентно-правовых соображений.
Ситуацию смог изменить один из инженеров завода Сэмюэля Кольта Фридрих Александер Тюр (F. Alexander Thuer), создавший на базе модели Colt 1851 Navy казнозарядный револьвер абсолютно и предложивший для него оригинальные патроны с металлической гильзой. Идея заключалась в том, чтобы внести в существовавшую конструкцию револьвера минимальные изменения без переделки всего производственного процесса и системы эксплуатации.
Особенностью запатентованного Александером Тюром револьвера (патент США номер 82258 от 15 сентября 1868 г.) является барабан с насквозь просверленными патронниками и вращающимся кольцом на его задней части.

Colt 1851 Navy Thuer Conversion
В системе Тюра барабан с брандтрубками заменялся на составной с отдельным кольцом в задней части. Также револьвер Colt 1851 Navy Thuer Conversion изображён на подзаголовочном фото

При желании можно было простой заменой барабана превращать исходную модель Кольта из ударно-капсюльного образца в револьвер, заряжаемый унитарными патронами.
Револьверы «кольт», имеющие возможность такой переделки, вошли в оружейную историю под названием Thuer Conversion.
Сегодня они востребованы у коллекционеров и, соответственно, продаются по высокой цене. За хорошо сохранившийся оригинальный экземпляр оружия с ударно-капсюльным барабаном и барабаном Тюра сегодня придётся выложить многие тысячи евро.

Colt 1861 Navy Kirst Conversion
Существовали и другие системы конвертации «кольта» под унитарный патрон с составным барабаном. На фото Colt 1861 Navy Kirst Conversion

Патроны Тюра

Ко времени Американской гражданской войны (1861–1865) в боеприпасах стрелкового оружия среди металлических патронов с интегрированным устройством воспламенения доминировали варианты шпилечных патронов, а также патронов кольцевого воспламенения.

патрон Тюра, Colt 1851 Navy Thuer Conversion
Оригинальны переделочный патрон Тюра калибра .45 и схема патрона Тюра (Thuer-Conversion-Patrone) из американского патента номер 82258 от 15 сентября 1868 г.

Чтобы обойти возникающие при этом патентные ограничения, Александеру Тюру пришла на ум поразительно простая, даже почти гениальная уловка: характерную для ударно-капсюльного оружия брандтрубку он разместил в дне гильзы и вставил туда капсюль.

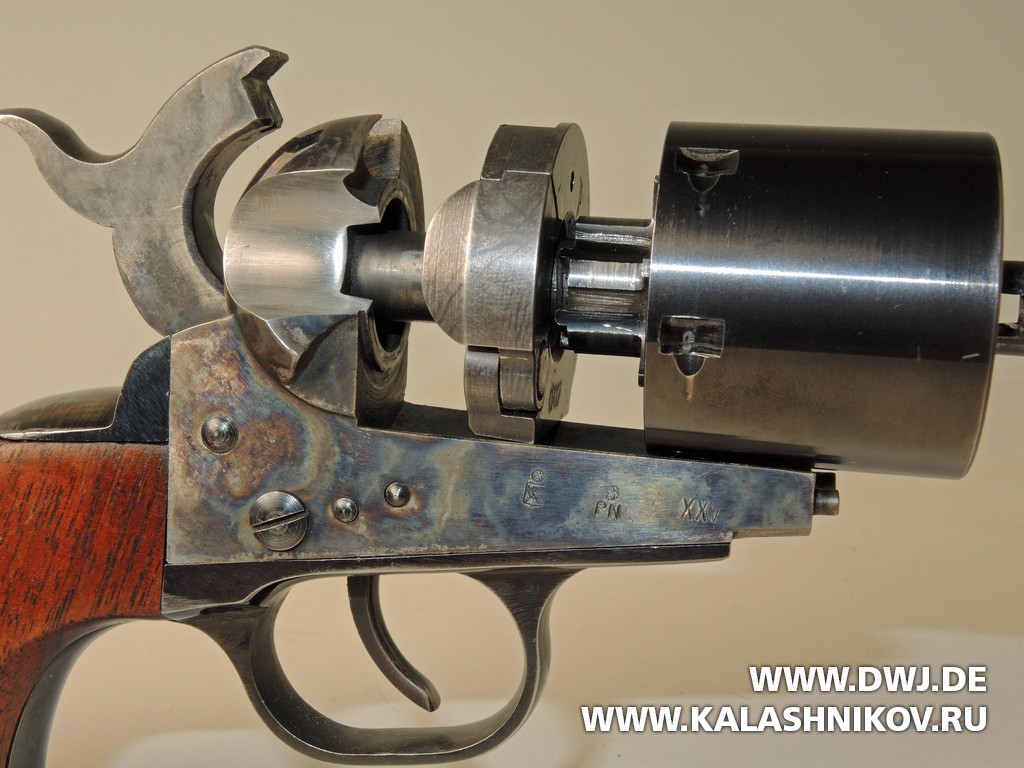

На снимке хорошо видны особенности устройства системы Тюра. В неподвижную кольцевую проставку встроен ударник, по которому бьёт курок, изначально спроектированный для разбивания капсюля, надетого на брандтрубку. Храповик барабана проходит сквозь проставку

Таким образом появились патроны центрального воспламенения с внешним капсюлем, которые были пригодны к изготовлению в условиях массового производства.
Патроны Тюра стрелок должен вкладывать в конические патронники барабана спереди. Для того чтобы исключить заклинивание гильзы, Александер Тюр сконструировал новые металлические патроны так, что гильза сужается по направлению к своему дну.

патрон Тюра, Colt 1851 Navy Thuer Conversion
Оригинальны переделочный патрон Тюра калибра .45 и схема патрона Тюра (Thuer-Conversion-Patrone) из американского патента номер 82258 от 15 сентября 1868 г.

Переделочная система Тюра и его патроны помогли Сэмюэлю Кольту выйти из тупика и продлить жизнь своих легендарных револьверов. Он незамедлительно начал длившееся вплоть до 1872 г. производство патронов калибров .44, .36, и .32, причём патроны .36-го калибра производились с гильзами двух разных длин.

Доктор Манфред Розенбергер (Dr. Manfred Rosenberger), перевод Николая Ежова
