Стандартизация патронов в NATO

В 1953 г. блок NATO принял американский патрон 7,62×51 в качестве первого стандартизированного патрона для стрелкового оружия в североатлантическом оборонительном союзе. В 1957 г. основные государства-члены NATO ратифицировали для этого нового патрона стандарт STANAG 2310. Это была основа для процесса стандартизации NATO с целью обеспечения взаимозаменяемости боеприпасов между партнёрами по NATO при ведении боевых действий.

Стандарт STANAG 2310 — это основа для взаимозаменяемости боеприпасов при их применении. В 1954 году в Оттаве состоялась так называемая Five Power Conference (Конференция пяти держав) — конференция государств-членов NATO: Бельгии, Франции, Великобритании, Канады и США. Здесь был утверждён и «одобрен» первый чертёж в списке патронов NATO для стрелкового оружия (Small Arms Ammunition Panel AC/116) для стандартизации нового патрона NATO 7,62×51. Два года спустя, в 1956 году в Оттаве временная рабочая группа разработала стандарт NATO STANAG 2310 small arms ammunition 7,62 mm. В нём установили основные требования к баллистическим характеристикам и техническому устройству, а страны-участницы дополнительно выработали структуру для ратификации стандарта NATO STANAG, который основные государства участники блока ратифицировали в 1957 г. Федеративная Республика Германия, член NATO с 1956 г., наконец подписала этот документ в октябре 1957 г.



Организация NATO для испытания боеприпасов

Чертеж патрона для стандарта НАТО. Журнал Калашников

STANAG 2310: оригинальный чертёж патрона для стандарта боеприпасов NATO для патронов калибра 7,62х51 (с латунной гильзой).

В 1956 г. возникла постоянная группа экспертов NATO Group of Experts, позднее она была переименована в Small Arms Ammunition Panel. Этой группой руководили избранный председатель, а также два суперинтендента (управляющие) двух региональных испытательных центров. Членами были технические делегаты активных в то время государств-участников NATO: Бельгия, Дания, Германия, Франция, Великобритания, Италия, Канада, Нидерланды, Норвегия, Португалия и США. На заседаниях группы национальным делегатам своими экспертизами могли оказывать поддержку технические советники из патронной промышленности своих стран.

Чтобы иметь возможность проводить испытания патронов и оружия внутри NATO, группа Small Arms Ammunition Panel в 1958 г. постановила организовать два региональных испытательных центра NATO. Североамериканский центр North American Regional Test Center тогда размещался во Фрэнкфордском арсенале в США и был ответственен за продукцию из США и Канады, европейский центр European Regional Test Center с расположением в то время в городке Колд-Мис (вблизи города Сток-он-Трент), испытывал боеприпасы европейских производителей. Страны-участницы получили право создавать национальные испытательные центры NATO National Test Center в своих структурах. Германия в 1960-е годы организовала NATO German National Test Center при военно-техническом учреждении бундесвера 91 в Меппене.

В начале своей деятельности группа Small Arms Ammunition Panel должна была на основе стандарта NATO STANAG 2310 выработать условия проведения испытаний и критерии оценок для 7,62-мм патрона, технически улучшенного по требованиям NATO (с мягким сердечником, с трассером, а также с бронебойной пулей АР). Этот объёмистый документ назывался Manual of Proof and Inspection for NATO 7,62 mm Ammunition (MOPI 7,62 mm — «Руководство по испытаниям и контролю патронов NATO калибра 7,62 мм»). Для этого эксперты сначала должны были преодолеть большие проблемы, так как отсутствовали опытные данные и не было никаких исходных значений характеристик как для новых типов 7,62-мм патрона, так и для находящихся в начальной стадии принятия на вооружение NATO образцов оружия, как, например, винтовка FN-C1 или пулемёт М60 из США.

Manual of Proof and Inspection for NATO 7,62 mm Ammunition

Этот обширный документ (MOPI 7,62 mm) впервые описывал основы и критерии испытаний патронов по стандарту STANAG 2310 для применяемых патронов, утверждённых в NATO, которые могут быть взаимозаменяемыми между партнёрами по NATO при ведении боевых действий. Он составлен на двух языках (английском и французском) и содержит 478 страниц.

Пулемёт Mle 1952 NATO Nominated Weapon. Журнал Калашников

Французский пулемёт Mle 1952 NATO Nominated Weapon: это испытательное оружие, разработанное в соответствии с документом MOPI 7,62 mm, позднее было заменено моделью NF1.

Чтобы иметь возможность проводить стандартные испытания патронов на различных испытательных центрах NATO, должны были быть созданы технические условия в отношении сравнимых баллистических методов измерения и измерительных приборов. Тем самым группа Small Arms Ammunition Panel решила проблему быстрого вступления в «стандартизированную баллистическую измерительную технику». К тому моменту времени в этом отношении в распоряжении был только тогдашний стандарт США. В документ MOPI 7,62 mm включили обширный и детализированный комплект чертежей со станками для испытания оружия стрельбой и испытательными стволами для проверки давления газов при помощи медных крешерных цилиндров в пороховой камере и в дульной части ствола, скорости пули, времени прохождения пули по каналу баллистического ствола (Action Time), точности попадания, для проведения тестов на живучесть оружейных стволов (Barrel Erosion Tests) и многого другого. Тогда ещё отсутствовали требования к закреплению оружия при испытаниях на надёжность функционирования, в данном отношении испытательным центрам оставлялась свобода выбора, но позднее эта ситуация изменилась.

Для оценки представленных патронов на соответствие квалификационным требованиям NATO должны были применяться так называемые эталонные патроны NATO, которые тогда изготавливались Фрэнкфордским арсеналом в США, в стране, откуда происходил патрон калибра 7,62 мм. Первым эталонным патроном NATO был патрон 7,62×51, М80 с пулей с мягким сердечником массой 147 гран (9,5 г) с оболочкой из томпака. Баллистические характеристики эталонных патронов оценивались при помощи обширных тестов в обоих региональных испытательных центрах с применением баллистических испытательных стволов, аттестованных в соответствии с MOPI.

Процедура сертификации в NATO

В документе MOPI 7,62 mm очень детально описаны необходимые шаги для сертификации в NATO патронов калибра 7,62 мм. Дополнительно в этом документе установлены символ взаимозаменяемости патронов в NATO («листок клевера») и конструктивный признак принятого патрона («крест NATO»), а также последующие испытания патронов для получения сертификата NATO.

Винтовка С1 FN NATO Nominated Weapon. Журнал Калашников

Канадская винтовка С1, изготовленная фирмой FN, это NATO Nominated Weapon. Это испытательное оружие, разработанное в соответствии с документом MOPI 7,62 mm.

Только определённый служащий из страны-участницы может заявить патроны производства этой страны для сертификации NATO в соответствующем региональном испытательном центре. Предварительным условием для этого является то, что эти патроны удовлетворяют национальным требованиям и требованиям NATO в отношении стандарта STANAG 2310. В соответствии с требованиями документа MOPI 7,62 mm из текущего производства патронов на пробу должно отбираться 50 тысяч штук.

Патроны посылаются в компетентный региональный испытательный центр и там проверяются в соответствии с установленными в документе MOPI 7,62 mm требованиями. Важной изначальной составной частью является проверка на соблюдение требований стандарта STANAG 2310.

После проведённого теста NATO Qualification Approval Test этот тип патронов должен получить на упаковке изображение знака NATO — «листок клевера», как символ неограниченной взаимозаменяемости между войсками государств NATO. Этот символ должен быть отчётливо виден на упаковочном ящике с тем, чтобы солдат в бою был уверен, что патроны взаимозаменяемы с боеприпасами других подразделений NATO.

Наряду со знаком «листок клевера», на упаковке с официально аттестованными в NATO патронами, а также на дне гильзы патрона можно найти клеймо «крест NATO». Но сам по себе этот «крест NATO» не представляет собой признак качества, а является только неофициальным приёмочным клеймом (Design Mark). Многие патроны NATO, представленные на мировом рынке, имеют «крест NATO» на дне гильзы и, может быть, он есть на упаковочной единице, но без «листка клевера». Это означает, что данные патроны могут использоваться в оружии NATO, не будучи обеспеченными гарантией NATO.

После успешных сертификационных испытаний сертифицированная по критериям NATO модель патрона регистрируется. Да контроля соответствия данных патронов требованиям документа MOPI и в дальнейшем, должны проводиться их периодические испытания.

Тест продукции NATO

Спустя год из производимой продукции должно отбираться установленное пробное количество патронов и посылаться в аттестованный региональный испытательный центр.

Установка для измерения дульного давления газа. Журнал Калашников

Установка для испытания патронов в соответствии с требованиями MOPI 7,62 mm для измерения дульного давления газа (Port-Pressure).

Контрольный тест NATO

Ежегодно из производимой продукции отбираются пробы патронов и складируются на аттестованном региональном испытательном центре. Затем не менее чем спустя десять лет там проводятся испытания этих ежегодно отобранных проб по сокращённой программе MOPI 7,62 mm.

Главный этап — тест на функционирование оружия

Взаимозаменяемость патронов при боевом применении в первую очередь должна обеспечивать безупречное функционирование того оружия, которое применяют партнёры по NATO. В конце 1950-х годов имелось небольшое количество новых образцов оружия государств-партнёров, которые теперь должны были надёжно функционировать с вновь разработанными патронами. Сначала в распоряжение группы NATO Panel своё национальное стрелковое оружие предоставили пять стран-членов. Прежде чем это оружие официально было признано в качестве опытного (испытательного) оружия, оно должно было быть тщательно протестировано в региональных испытательных центрах NATO в США и Великобритании с патронами, изготовленных по стандарту STANAG 2310.

Чертеж ствола для оценки точности попаданий. Журнал Калашников

Ствол для испытания патронов с чертежом патронника в соответствии с требованиями MOPI 7,62 mm для оценки точности попаданий.

После обширных испытаний требования выполнили пять систем оружия. Группой NATO Panel под обозначением NATO Nominated Weapon (NNW) они были внесены в документ MOPI. Список этих моделей оружия калибра 7,62×51 (состояние на 1958 г.) следующий: пулемёт М60 США, пулемёт Mle 1952 Франция, винтовка FN LAR Бельгия, винтовка FN C1 Канада, винтовка FN L1A1 Великобритания. В 1965 году дополнительно в качестве NNW в список была принята винтовка G3A2.

Фирма Springfield Armory с 1959 г. начала серийное производство винтовки М14, но она не стала оружием категории NATO Nominated Weapon, так как США изначально представили свой пулемёт М60 в качестве официального испытательного оружия NATO и в качестве такового оно было утверждено официально.

При этом среди испытательного оружия NATO калибра 7,62 мм было представлено сразу три винтовки бельгийского производителя оружия FN со слегка отличающейся конструкцией. Эти винтовки, как и пулемёт М60 из США, уже к началу испытаний патронов в NATO были хорошо отработаны и тщательно испытаны, при этом они не предъявляли особых требований к вновь изготовленным патронам NATO. Напротив, французский пулемёт Mle Mle 1952 был, скорее всего, «непопулярным» испытательным оружием для патронной промышленности, за исключением Франции, так как профиль канала ствола был «подкалиберным» — это означает, что диаметр по полям был на 0,13 мм меньше величины разрешённого размера по STANAG. К тому же ствол оружия был оснащён глубоким пульным входом. Оба обстоятельства оказывали существенное влияние на нагружение латунной гильзы. Французские патроны выпускались преимущественно со стальными гильзами, которые из-за свойств материала не перегружались.

Тест на живучесть ствола

Другим сложным требованием документа MOPI был тест Barrel Erosion Test, который к началу испытаний NATO проводился с использованием модифицированного «устаревшего» танкового пулемёта М1919А4 калибра .30 М1. Три ствола этого пулемёта отстреливались в объёме 5 тысяч выстрелов на каждый ствол. Режим стрельбы — по 500 выстрелов до охлаждения, 20 очередями по 25 выстрелов. После 500 выстрелов выдерживали паузу для охлаждения 4 минуты. Вначале испытатели измеряли скорость пули с применением эталонного патрона, после 5 тысяч выстрелов они повторяли это измерение. При этом падение скорости не должно было составлять более чем 60 м/с.

Чертеж установки для испытания трассеров. Журнал Калашников

Установка для испытания патронов в соответствии с требованиями MOPI 7,62 mm для проверки функционирования трассера.

Другим критерием было подтверждение устойчивого полёта пули. Для проверки перед дульной частью размещали мишень из прочной бумаги, на которой после каждой из десяти серий по 500 выстрелов оценивали вид пробоин от пуль. Критерий был следующий — не более чем 20% пробоин могли иметь наклон поперечного сечения пули свыше 15˚.

Климатический тест

Так как возможные сценарии применения сил NATO могут вполне состояться в регионах с экстремальными климатическими условиями, то взаимозаменяемые патроны должны быть пригодны для использования и в особо холодных, и в жарких с повышенной влажностью климатических зонах. Чтобы это проверить, предписано длительное хранение боеприпасов в экстремальных климатических условиях. При тестировании в условиях пустыни патроны более 30 дней хранились при ежедневной смене температуры и относительной влажности воздуха от 15оC и 90 % до 65оС с 15 %, после чего подвергались испытаниям. При тестировании на устойчивость к длительному воздействию высокой температуры испытуемые патроны складировались при температуре 65оС на срок 30 дней. При тестировании на устойчивость к холоду осуществляется выдерживание с длительностью 30 дней при температуре −40оС.

Чертеж установки для оценки точности попаданий. Журнал Калашников

На иллюстрации показана испытательная установка для патронов в соответствии с требованиями MOPI 7,62 mm для оценки точности попаданий (Accuracy).

В итоге подвергнутые испытаниям патроны из каждых климатических условий хранения тестировались на давление пороховых газов, скорость пули, время прохождения пулей канала ствола, а также на герметичность, при этом результаты должны укладываться в требуемые пределы.

Трассирующие патроны тоже подвергаются аналогичным воздействиям, после чего проверяются на сохранение требований MOPI. Испытания на функционирование трассера после тестирования в условиях пустыни, как и на длительное воздействие высокой температуры, предъявляют чрезвычайно высокие требования к составу горящего вещества.

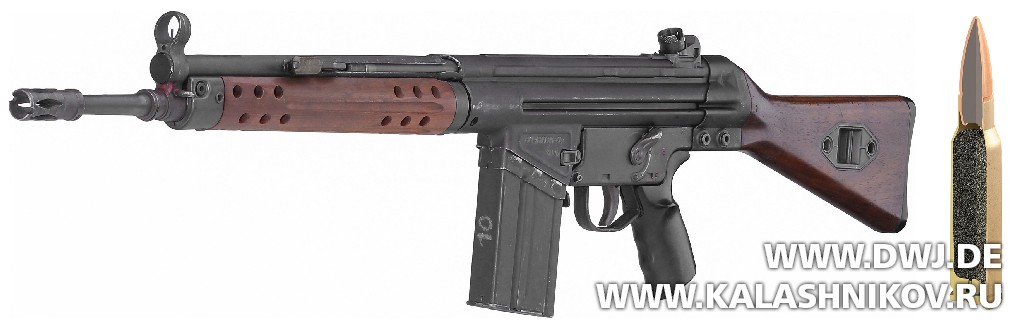

Винтовка G3A2 и немецкий патрон DM 41 Weichkern (Ball). Журнал Калашников

Первый немецкий патрон NATO 7,62х51 с мягким сердечником, DM 41 Weichkern (Ball) и
винтовка G3A2 из Германии с 1965 г. была NATO Nominated Weapon в соответствии с требованиями MOPI 7,62 mm.

Тест на сопрягаемость траектории

При смене патронов в боевом применении для стрелков имеет большое значение сравнимое расположение попаданий. Этот тест проводится стрельбой из кучностного баллистического ствола на дальность 550 м и сравнивается с результатами эталонного патрона NATO. При этом средние точки попадания испытуемого и эталонного патрона не должны отклоняться друг от друга по вертикали более чем на 25 см.

Пулемёт М60 NATO Nominated Weapon. Журнал Калашников

Пулемёт М60 NATO Nominated Weapon вооружённых сил США: испытательное оружие в соответствии с требованиями MOPI 7,62 mm. М60 был одной из всего лишь пяти признанных моделей испытательного оружия.

Первые патроны NATO 7,62×51

В 1953 г. NATO приняло патрон 7,62×51 в качестве нового штатного боеприпаса. С этого момента времени именитые производители патронов в США, Канаде и Европе занялись разработкой, а позднее серийным изготовлением нового типа патронов. Конструкции частично отличались, производители применяли капсюли как Amboss, так и Berdan, оболочки пули изготавливались из томпака или из стали, плакированной томпаком. Французы производили свои гильзы в основном из стали, что впоследствии было предусмотрено и в стандарте STANAG 2310. До конца 1950-х годов многие производители боеприпасов уже были на рынке со своими 7,62-мм патронами NATO. Но вплоть до квалификации NATO в соответствии с требованиями MOPI 7,62 mm дальнейший путь для многих производителей должен был быть связан с преодолением многих препятствий.

Приемочные клейма NATO. Журнал Калашников

Сверху: «Крест NATO»: приёмочное клеймо в соответствии со стандартом STANAG 2310, но не символ качества NATO. Обычно это штампованное клеймо на дне гильзы и отпечаток на упаковочном ящике.
Снизу: символ NATO «листок клевера» для обозначения взаимозаменяемости в бою. Наивысший символ качества после получения сертификата NATO. Отпечатывается на упаковочном ящике (STANAG 2315).

Первые сертификаты NATO

Сертификат NATO для первого немецкого патрона 7,62х51 mm Ball Lot DAG 62–1. Журнал Калашников

Сертификат NATO для первого немецкого патрона 7,62х51 mm Ball Lot DAG 62–1 в соответствии с требованиями MOPI 7,62 mm.

После организации североамериканского центра North American Regional Test Center во Фрэнкфордском арсенале в США Канада предоставила первые патроны с пулями с мягким сердечником (производитель боеприпасов IVI) для получения сертификата NATO, который был выдан в 1959 г. Для получения сертификата NATO Бельгия предоставила в европейский региональный центр European Regional Test Center в городке Колд-Мис, Великобритания, сразу два патрона производителя FN с мягким сердечником и с трассером. Оба были сертифицированы в 1960 г. Затем в 1961 г. в Колд-Мис последовало получение сертификата NATO британским патроном с мягким сердечником фирмы Royal Ordnance.

В Германии в середине 1950-х годов с разработкой патрона 7,62×51 очень активно занимались два производителя боеприпасов, известное акционерное общество Dynamit Aktiengesellschaft с заводом в Фюрте и вновь созданная фирма MEN в Элизенхютте-Нассау. В сотрудничестве с бундесвером был разработан патрон NATO 7,62×51 с мягким сердечником, модель DM41. В 1962 г. бундесвер предоставил в европейский региональный центр European Regional Test Center в городке Колд-Мис патрон с мягким сердечником с наименованием Lot DAG 62–1 для получения сертификата NATO, который в октябре 1962 г. был официально выдан. В том же году для получения сертификата NATO фирмой MEN при спонсорстве Франции был ещё раз успешно представлен патрон DM41.

В конце 1950-х годов акционерное общество DAG в Фюрте начало разработку трассирующего патрона калибра 7,62×51 для бундесвера в соответствии с требованиями документа NATO MOPI 7,62 mm. В 1960 г. бундесвер принял этот патрон на вооружение, в 1965 г. европейский региональный центр European Regional Test Center в Великобритании наконец выдал для этого трассирующего патрона желанный и необходимый сертификат NATO.

Юрген Кнаппворст (Juergen Knappworst) Перевод Николая Ежова
