Короткая, лёгкая и удобная. Винтовка Carcano Moschetto M38

«Винтовки Carcano… не так плохи, как представляются в полемических статьях». Это мнение эксперта Вольфганга Рипе, автора классической немецкой монографии об оружии Mannlicher-Carcano. Мы хотели бы рассмотреть модель Monschetto M38 калибра 7,35 мм.

В 1880-е годы внимание военных во всём мире привлекла по-настоящему революционная французская пехотная винтовка обр. 1886 г., известная также как винтовка Лебеля под патрон 8x50R. Она имела по тем временам малый калибр и патроны, снаряжавшиеся бездымным порохом. Военные державы стали следовать данной тенденции. Так, например, кайзеровская Германия разработала модель обр. 1888 г. В том же году итальянское военное министерство поручило оружейной комиссии при пехотной школе в Парме разработать оружие собственной конструкции.

Востребован малый калибр

Комиссия выразила желание иметь оружие малого калибра, примерно от 5 до 6 мм, с патронами, снаряжёнными бездымным порохом. За счёт малого веса солдат мог бы нести больше патронов. Новый патрон должен был обладать высокой начальной скоростью, настильной траекторией, которые бы обеспечили увеличение дальности и повышенную пробивную способность пули. В 1889 году на конкурс были представлены 15 образцов винтовок итальянских и иностранных конструкторов; ни одна из них не была одобрена. В 1890 году военные приняли на вооружение 6,5-мм патрон с закраиной. Однако винтовки под него не существовало.

Разрабатываемая винтовка должна была иметь срединный магазин. Одной из таких у итальянских военных была винтовка Vetterli-Vitali M70/87 со срединным магазином и пачечным заряжанием, которое мало отличалось от пачечной системы Маннлихера. Кроме того, другие державы Тройственного союза, Германия и Австро-Венгрия, в качестве модели 88 и различных образцов австрийского объединения ружейных фабрик (OEWG — Oesterreichische Waffenfabriks-Gesellschaft) также имели оружие со срединным магазином и пачечным заряжанием системы Маннлихера.

В 1890 году оружейная комиссия поручила разработку новой винтовки четырём ружейным фабрикам в Турине, Брешиа, Терни и Торре-Аннунциата. После того как с Маннлихером  за одноразовое вознаграждение была достигнута договорённость о передаче прав на использование, были приняты пачечное заряжание и неотъёмный магазин.

Около 45 винтовок отечественного и зарубежного изготовления сравнивались с изделиями государственных оружейных фабрик. Среди зарубежного оружия были представлены немецкая винтовка Gewehr 88 и карабин Mannlicher M.90 из Австрии. У него для первого туринского образца была позаимствована форма неотъёмного магазина.

Новая длинная винтовка

Уже в апреле 1891 года выбор пал на два образца из Италии. Один из них был выпущен фабриками в Терни и Торре-Аннунциата, второй — оружейной фабрикой Турина. Вторую модель представил главный конструктор туринской фабрики, Сальваторе Каркано. По его имени, прежде всего за границей, оружие станут называть винтовкой Каркано. В Италии данное обозначение встречается редко.

Итальянская короткая винтовка M38 Carcano

Итальянская короткая винтовка M38 калибра 7,35 мм — очень удобное для ношения оружие.

При разработке новой винтовки в Каркано вдохновлялся множеством зарубежных моделей. Как уже говорилось, заряжание при помощи пачек и постоянного магазина, было позаимствовано у модели Маннлихера. Ещё одним прототипом служила Mauser M1889. Это оружие первоначально разрабатывалось для Бельгии. Были переняты остов затвора с двумя расположенными впереди боевыми упорами и ударниковым механизмом, равно как и спусковой механизм с предупреждением.

И всё же Каркано смог воплотить и ряд собственных идей. Затвор получил трубчатый предохранитель. Уже в 1867 году Каркано сконструировал данный предохранитель для переделки дульнозарядного ружья M1860 под казнозарядную игольчатую систему заряжания. Шептало одновременно служило стопором затвора. Затвор мог быть отделён или присоединён только при нажатом спусковом крючке.

Итальянская короткая винтовка M38 Carcano с откинутым штыком

С откинутым штыком оружие получало необходимую длину и дистанцию досягаемости для штыкового боя.

Новая винтовка получила обозначение модель №1. Образец, сконструированный оружейными фабриками Терни и Торре-Аннунциата, стал обозначаться модель №2 и был очень сходен с винтовками Маннлихера.

Оба варианта были изготовлены в общей сложности в количестве 1000 экземпляров, которые в итоге поступили на испытания в шесть полков, в том числе «альпийцам» (горнострелковые войска) и берсальерам (лёгкая пехота). Большинство солдат отдало предпочтение модели №1.

Итальянская короткая винтовка Moschetto M38

Рукоятка затвора у Moschetto M38 калибра 7,35 мм загнута, а ложа оружия укорочена.

Параллельно с этим на основе швейцарского патрона Rubin велась разработка патрона 6,5×52. Он не имел закраины и обеспечивал большую плотность пачки, способствуя уменьшению размеров постоянного магазина. Кроме того, патронные пачки, в противоположность большинству винтовок, вмещали, не, как обычно, пять, а шесть патронов.

Третья модель из Турина оснащалась квадрантным прицелом. Ствол имел прогрессивную нарезку, крутизна которой увеличивалась к дульной части, обеспечивая высокую кучность стрельбы.

Итальянская короткая винтовка M38. Клеймение

На постоянном прицеле (200 м) у M38 нанесён калибр оружия — 7,35 мм (на фото слева).
Английские клейма испытательного отстрела и прочие данные на стволе показывают, что винтовка импортировалась одним из торговцев в Великобритании.

В качестве крайнего срока для принятия новых моделей винтовок была установлена дата — 31 декабря 1891 года. Помимо военных специалистов, как, например, майор Витали, были приглашены также Фердинанд Маннлихер и Пауль Маузер. Кроме того, в совещаниях принимали участие директора четырёх государственных фабрик и их старшие мастера. Испытания туринской модели были завершены с удовлетворительными результатами. Таким образом, комиссия в 1892 году рекомендовала военному министерству принять винтовку на вооружение. О принятии на вооружение Fucile modello 91 был выпущен военный приказ от 29 марта 1892 года.

Клеймение винтовки Moschetto M38

На левой стороне ложи под ременной антабкой стоит серийный номер оружия (на фото слева).
Также на левой стороне ложи Moschetto M38 под нижней ременной антабкой находится обозначение калибра 7,35 мм.

Винтовка должна была стать основным оружием всей пехоты. Длина ствола 780 мм и общая длина 1285 мм отвечали требованиям к пехотной винтовке. Длина ствола между 750 и 800 мм была необходима, чтобы обеспечить полное сгорание пороха в канале ствола. При стрельбе из двухшереножного строя следовало обеспечить безопасность впереди стоящего стрелка. Кроме того, винтовка должна быть достаточно длинна, чтобы с примкнутым штыком обеспечить в рукопашном бою требуемую досягаемость. Вес M91 составляет 3,9 кг. В общей сложности планировалось приобрести 1,5 миллиона винтовок и карабинов данного типа.

Винтовка для кавалерии

Незадолго до принятия на вооружение длинной винтовки M91 руководство армии инициировало разработку классического, короткого кавалерийского карабина. В итальянской армии это оружие традиционно называлось Moschetto, то есть «мушкет». В кавалерии Moschetto должен был применяться в дозорной службе, разведке или при обороне в спешенном порядке. По взглядам тогдашнего руководства армии наступление велось только с применением холодного оружия.

Клеймение винтовки Moschetto M38. Фото 2

На стволе проставлены год изготовления, фирма, город и серийный номер (на фото слева).
Увенчанные короной буквы R-E означают Regio Esercito, что по-немецки означает королевскую армию.

9 июня 1893 года оружейная комиссия представила военному министерству изготовленный образец. Новое оружие было принято на вооружение кавалерии 15 июля 1893 года под обозначением Moschetto Modello 91. Кавалеристы были этим очень довольны. До этого момента кавалерия имела устаревший карабин Vetterli M70. Это оружие калибра 10,4x74R было однозарядным и обладало совершенно недостаточной боевой скорострельностью и неудовлетворительной баллистикой.

C Moschetto 91 появился короткая, лёгкая и удобная для ношения винтовка с общей длиной 920 мм, длиной ствола 450 мм и весом в неснаряжённом состоянии 3,16 кг. Оружие имело короткое цевьё и укороченный на 35 мм приклад. Чтобы оружие было удобнее носить, оно получило изогнутую рукоятку затвора. Также на левой стороне были помещены антабки для крепления ремня. За счёт этого оружие можно было носить за спиной. На марше оружие помещалось в чехол из кожи, который крепился к седлу. Оружие имело состоящий из двух частей шомпол, который был спрятан под передней крышкой цевья.

В противоположность множеству зарубежных кавалерийских карабинов, которые не имели крепления для штыка, у дульной части ствола Moschetto 91 крепился откидной штык длиной 365 мм, в поперечном сечении близкий к трёхгранному. Когда штык откинут, общая длина оружия составляет 1260 мм. Приспособление для установки в пирамиды отсутствует.

Первоначально карабин не имел никакого цевья. Полагалось, что кавалерия не будет вести длительных перестрелок. Но когда с 1916 году кавалерия стала использоваться преимущественно в качестве пехоты, а другие рода войск стали так же оснащаться Moschetto 91, оружие получило деревянное цевьё. Прицеливание осуществлялось при помощи постоянного и квадрантного прицела с делениями от 300 до 1500 м. Вследствие небольшого веса винтовки по отношению к длине оружия и ствола дульное пламя, звук выстрела и отдача были довольно приличными. Ствол был слишком коротким, чтобы обеспечить полное сгорание рассчитанного для винтовки  порохового заряда в момент покидания пулей канала ствола.

В 1897 году оружие получило дополнительное обозначение da cavalleria, сокращённо d.c., или per cavalleria, сокращённо p.c.. Это было сделано, чтобы отличать от модели Moschetto 91 TS. Буквы TS здесь обозначают da truppe speciale (специальные войска). Они включали в себя все рода войск, которые не относились к пехоте и кавалерии.

Применение в итальянских вооружённых силах

Несколько позже Moschetto 91 d.c. получили также карабинеры (военная полиция). Уже при вступлении Италии в войну в 1915 году пулемётные взвода были вооружены Moschetto 91 d.c. В Первую мировую войну к ним добавились подразделения велосипедистов у берсальеров, а также штабные подразделения. Благодаря малой длине оружие было наилучшим образом приспособлено к окопной войне. Кроме того, оно стало любимым оружием «ардити» — сформированных в 1917 году итальянских штурмовых подразделений. После окончания войны, во времена правления Муссолини, ряды его владельцев пополнили охранные подразделения военно-воздушных сил и парашютно-десантных войск. Moschetto 91 d.c. стал так же любимым оружием фашистской милиции. Многие её члены были бывшими солдатами знаменитых «ардити», желавшими с помощью данного оружия сохранить традиции этих формирований.

В поисках более мощного патрона

Во время принятия на вооружение в 1891 году патрон 6,5×52 считался современным и имеющим приемлемую баллистику. Однако в ходе Первой мировой войны он уже технически устарел. Было установлено, что при стрельбе не только из винтовок, но прежде всего из ручных и станковых пулемётов он обладает существенными недостатками. Патрон имел крайне малую дальность и незначительное пробивное действие. К тому же он снаряжался длинной оболочечной тупоконечной пулей, в то время как большинство других стран приняли на вооружение современные патроны с остроконечными пулями.

Патроны Carcano

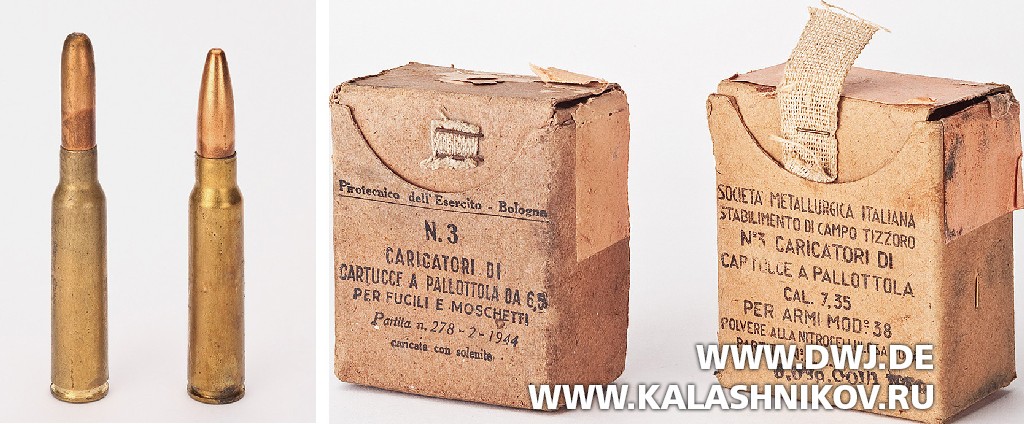

Патрон Carcano 6,5×52 (крайний слева) в 1930-е годы был в Италии штатным калибром. Его наследником стал несколько более мощный 7,35×51.
Оригинальные упаковки патронов 6,5 mm Carcano и 7,35 mm Carcano.

В первую очередь итальянская сторона сделала упор на увеличение калибра, взяв в качестве основы немецкий патрон 7×57. Винтовки данного калибра для Мексики перед войной выпускала OEWG в Штайре. После начала войны в 1914 году поставки прекратились. В армии Габсбургской империи эти винтовки были приняты на вооружение под обозначением 7 mm M. 14 Repetiergewehr и в итоге стали трофеями итальянцев. Большая часть этих 7-мм винтовок после окончания войны была реквизирована Италией в качестве военных репараций. Оружейная фабрика Терни и фабрика боеприпасов Bombrini Parodi Deilfino попытались выполнить переделку винтовки M91 под немецкий калибр.

В 1935 году полковник артиллерии Джузеппе Майнарди из Терни вместе с фирмами Bombrini Parodi Deilfino и Societả Metallurgica Italiana продолжил эксперименты по поиску подходящего патрона. Размеры гильзы нового патрона должны были, вопреки увеличению калибра, соответствовать размерам 6,5-мм боеприпаса.  Переделка новой винтовки под новый патрон должна была производиться в массовом количестве, причём этой переделке должна была подвергнуться и часть сильно изношенных M91. Так возник патрон калибра 7,35 мм c длиной гильзы 51,5 мм. Полковник оснастил пулю алюминиевым сердечником. Благодаря благоприятному весу пули 7,35-мм патрон обладал хорошей устойчивостью пули на траектории. В ходе войны в Абиссинии (1935–1936) он должен был применяться в опытном порядке.

Появление короткой винтовки

Разработка нового патрона велась параллельно с винтовкой майором артиллерии Роберто Бораджине. Осенью 1937 года новое оружие калибра 7,35 мм было представлено Муссолини и 25 марта 1938 года было принято на вооружение под обозначением Fucile corto M38.

Короткая винтовка образца 38 года не была новым оружием. Военное ведомство требовало дальнейшей переделки модели 91. Её ствол и патронник были рассверлены под новый калибр и были вновь сделаны нарезы. Позже стали изготавливаться новые стволы калибра 7,35 мм. Ствол был укорочен под длину короткой винтовки, а рукоятка затвора была изогнута для удобства переноски оружия.

Пачки с патронами 6,5 mm Carcano и 7,35 mm Carcano

Пачки с патронами 6,5 mm Carcano и 7,35 mm Carcano. И те, и другие вмещают по шесть патронов.

Баллистические характеристики патрона подходили укороченному стволу. Новый патрон и ствол обеспечивали повышенную начальную скорость пули и увеличивали останавливающее действие пули по сравнению с винтовкой M91. Начальная скорость составляла 757 м/c вместо 700 м/c. При стрельбе из короткой винтовки M38 на дальность 300 м понижение траектории относительно линии бро­сания 7,35-мм пули составляло 1,20 м, у винтовки M91 на этой же дистанции c 6,5-мм пулей — 1,02 м. Вес 7,35-мм патрона составлял 19,75 г, 6,5-мм патрона — 22 г. Кроме того, калибр 7,35 мм отвечал максимально возможной рассверловке ствола с точки зрения прочности.

Основные узлы, такие как ударно-спусковой механизм, ствольная коробка, затвор и постоянный магазин были заимствованы у M91. Патронные пачки обеих калибров были одина­ковыми. Короткая винтовка весила без ремня и со штыком 3,675 кг, M91 — 4,270 кг.

C 200 патронами короткая винтовка M38 вытягивала на весах на 1,165 кг меньше, чем M91.

Из многочисленной специальной литературы следует, что Бораджине пришёл к выводу о несоответствии требованиям современной войны регулируемого прицела у винтовок и карабинов Moschetto с их большими дистанциями стрельбы. На практике стрельба не велась дальше 400 м. Короткая винтовка M38 получила постоянный прицел на 200 м. Нерегулируемый прицел отличался стабильностью. Кроме того, он упрощал обучение солдат.

Monschetto M38

Короткая винтовка первоначально задумывалась как единая винтовка для всех родов войск. Она была всего на 100 мм длиннее, чем Moschetto. Тем не менее, обе модели Moschetto выпускались в новом калибре 7,35 мм — разумеется, M38TS в существенно меньших количествах, чем другие модели. M38 калибра 7,35 мм по своим габаритам идентичен M91 d.c. Отличалась лишь правая постоянная нарезка с шагом 24 см. Начальная скорость у Moschetto M38 составляла 730 м/c. В таблице приведены сведения о его различных изготовителях.

Винтовка Monschetto M38

Первоначально M38 имела калибр 7,35 мм. В ходе войны короткие винтовки выпускались также в калибре 6,5 мм.

Меморандум от 23 ноября 1938 года предписывал осуществлять перевооружение в первую очередь путём переделки старого, даже снятого с вооружения оружия. Не все стволы, использовавшиеся для Moschetto калибра 7,35 мм, были одинаковыми. Ложа снаружи и внутри незначительно менялась от производителя к производителю. Чтобы ускорить переход на калибр 7,35 мм, оружейная фабрика Гардоне с 1939 года переработала Moschetto M91 d.c. Стволы калибра 6,5 мм были пересверлены под калибр 7,35 мм. Оружейные фабрики Терни и Beretta частично выпускали и новые стволы. В дополнение оба изготовителя делали ствольные коробки. Количество вновь выпущенных M38 калибра 7,35 мм, однако, не превысило 10 000 экземпляров.

Обе модели Moschetto имели, как и короткая винтовка M38, постоянный прицел только с одной установкой 200 м. При стрельбе на меньшие или большие расстояния это означало, что стрелок должен был целиться либо ниже, либо выше цели. Цевьё получило соответствующую постоянному прицелу форму и было выполнено более длинным. Пилообразные вырезы для подвижного целика, типичные для регулируемого прицела M91 d.c., отсутствовали. Для крепления откидного штыка использовались по меньшей мере две различные системы фиксации, которые использовались также в вариантах M91 d.c. Обозначение калибра 7,35 мм проставлялось как на постоянном прицеле, так и на левой стороне приклада.

Помимо армии, флота и военно-воздушных сил, M38 традиционно получила и фашистская милиция.

Сборка и разборка затвора

Хотя и описание процесса выглядит довольно сложным, на практике вся эта процедура осуществляется очень просто.

Затвор итальянской винтовки Monschetto M38

Остов затвора впереди имеет два жёстких боевых упора — прототипом здесь служила бельгийская винтовка Mauser M1889.

После обязательной проверки оружия на незаряженность, рукоятка затвора поднимается. Затем нажимается спусковой крючок, чтобы внутренний фиксатор затвора был утоплен. Теперь затвор может быть извлечён из оружия. После этого манипуляции производятся только с затвором. Ударный механизм, который размещается в задней части остова затвора, во взведённом состоянии упирается выступом в небольшой паз около копирного выреза затвора. После этого ударный механизм поворачивается влево, до тех пор, пока он скользит в выемке копирного паза затвора. Флажок предохранителя подаётся вперёд и скользит вдоль кулисы в переднее положение. Боевая пружина взведена. В этом положении можно отделить гайку ударника, используя ноготь большого пальца или отвёртку, чтобы надавить на предохранительный штифт на левой стороне и одновременно повернуть влево гайку ударника. Сейчас стрелок может отделить ударный механизм. После этого пружина ударника ставится на частичный взвод, путём перевода предохранителя в заднее положение. Теперь можно небольшим повторным нажатием на выступ предохранителя утопить его влево в скрытую кулису и придерживая боевую пружину, полностью ослабить её. Затем стрелок может извлечь пружину и ударник из затвора.

Cборка осуществляется в обратном порядке. При этом стрелок, присоединяя ударный механизм к ударнику, должен обязательно обратить внимание, чтобы оба штриха, на ударнике и на предохранителе, располагались друг над другом. В этом случае ударный механизм будет вставлен в правильном положении. Обе параллельные грани в резьбовой части ударника и в отверстии ударного механизма скользят друг по другу.

На стрельбище

Наше тестируемое оружие было выпущено в 1939 году известной и по сегодняшний день фирмой Beretta в Гардоне-Валь-Тромпия. Все его части соответствуют серийному номеру и имеют следы эксплуатации. Гладкий, блестящий ствол оставил хорошее впечатление. Оружие также находилось в ухоженном и комплектном состоянии. «Мушкет» приятно лежал в руках, в условиях ограниченного пространства не создавал помех движениям, а также мог быстро и надёжно вскинут в положение для стрельбы. Выступающий постоянный магазин не мешал. Перезаряжание при помощи шестизарядных пачек осуществлялась быстро и уверенно. Изогнутая рукоятка обеспечивала надёжный хват затвора и высокую скорость его перемещения. При отпирании ударник немного заедал в начале копирного выреза затвора, однако не препятствовал безотказному и быстрому перезаряжанию при ведении длительного огня в быстром темпе. Оружие позволяло осуществлять процесс быстрого перезаряжания при упоре приклада в плечо. Правда, из-за короткой ложи стрелка подстерегала неожиданная опасность. Если при стрельбе как бы «прижаться» к оружию, то оттянутый назад затвор своим ударным механизмом попадал прямо по носу стрелка.

Предохранитель итальянской винтовки Moschetto M38

Moschetto M38 калибра 7,35 мм на предохранителе. Флажок предохранителя находится над затвором (на фото слева).
Moschetto M38 калибра 7,35 мм снята с предохранителя. Флажок предохранителя направлен в правую сторону.

Патронная пачка с боеприпасами вплоть до снаряжения последнего патрона оставалась в горловине постоянного магазина. После этого она выпадала через окно наружу вниз.

Чтобы поставить оружие на предохранитель, требовалось выполнить очень непростую процедуру. На правой стороне оружия, расположенный перед ударным механизмом и снабжённый насечкой «рыбья чешуя» флажок предохранителя площадью примерно 2 см2 требовалось большим пальцем подать немного вперёд. После этого флажок оттягивался влево и скользил под усилием пружины ударника назад под управлением цапф на защитной трубке в направлении, противоположном движению ударного механизма. Чтобы снять оружие с предохранителя, лучше использовать ладонь. Флажок предохранителя перемещался вперёд и затем вправо, в положение с выключенным предохранителем.

Отдача оружия под 7,35-мм патрон, несмотря на короткий ствол и малый вес, была переносимой. При этом дульное пламя выглядело весьма внушительным.

Винтовка Moschetto M38 с патронами

Кучность оценивалась стрельбой из положения сидя с упора на дистанцию 100 м. Постоянный прицел на 200 м со своим широким V-образным целиком и соответственно такой же широкой мушкой с предохранителем, несмотря на короткую прицельную линию в 370 мм, показал себя вполне пригодным. Средний поперечник рассеивания составлял 22 см. Безусловно, результат не выдающийся, но для армейского оружия совершенно нормальный.

Литература:
Chegia/Simonelli: The Model 1891 Carcano Rifle. Atglen 2016
Lidschun/Wollert: Infanteriewaffen gestern (1918 — 1945). Berlin 1991
Mowbray/Puleo: Bolt Action Military Rifles of the World. Woonsocket 2009
Mullin: Testing the War Weapons. Boulder 1997 O.K.H., He.WaA.: D 50/1. Kennbla..tter
fremden Gera..ts, Heft 1. Handwaffen. 1941–43. Nachdruck Hannover 1998
Riepe: Il Novantuno. Mannlicher-Carcano. Das italienische Waffensystem Modell 1891. Herne 2007

Герхард Оптмайер, магистр (Gerhard Optmeier M.A.) Перевод Ильи Шайдурова
