Советский «Шквал»

7,62-мм опытный пулемёт шквального огня системы Ярцева

Эта история началась с публикации в социальных сетях журнала «КАЛАШНИКОВ» моего снимка затвора от, как оказалось, неизвестного отечественного образца автоматического оружия. Честно говоря, фотографируя деталь, я считал, что она принадлежит авиационному пулемёту ГШГ…

То, что это деталь не от ГШГ, стало понятно довольно быстро — для этого оказалось достаточно сличить имеющийся затвор с наконец-то найденными изображениями затворов ГШГ. После чего оставалось признать, что устройство тульского четырёхствольного пулемёта знакомо мне лишь в общих чертах…

Следующий шаг — нужно было привязать имеющийся затвор к конструкции пока ещё не определённого оружия. Для этого пришлось обратиться к знаниям и воспоминаниям сотрудников трёх организаций: полигона «Ржевка», Музея артиллерии и Тульского КБП.

Сначала вплыла информация об испытаниях многоствольных пулемётов для бронетехники на «Ржевке» в 60-е годы прошлого века — научный редактор журнала «КАЛАШНИКОВ» Юрий Пономарёв, начавший службу на Ржевке в середине 70-х, вспомнил рассказы старожилов об этом. После этого мы предположили, что подобный образец следует искать в номенклатуре опытных образцов тульских оружейников — это их тематика.

Больше всего к нашему случаю подошёл пулемёт, числившийся в архивных списках как «7,62-мм опытный пулемёт шквального огня системы Ярцева», дополнительной информации о котором в публичном пространстве обнаружить не удалось.

7,62-мм опытный пулемёт шквального огня системы Ярцева. Образец № 2 с задним расположением соленоида привода подающего механизма

Помог наш старый знакомый Борис Волков, работающий в КБП с 1978 года и более двадцати лет возглавляющий там гранатомётно-пушечное отделение. Он подтвердил, что работа над пулемётом Ярцева велась на предприятии в начале 60-х годов.

Пулемёт ТКБ-041 под 7,62-мм винтовочный патрон создавался в качестве курсового высокотемпного пулемёта (шквального огня) для бронетехники с максимальным темпом стрельбы 3000 выстр./мин. (по другим данным, максимальный темп достигал 6000 или 7000 выстр./мин.).

Всего было изготовлено как минимум пять пулемётов, что следует из наличия в хранилище Военно-исторического музея артиллерии, инженерных войск и войск связи в Санкт-Петербурге сразу четырёх вариантов и затвора из нашей первой публикации, маркированным цифрой «5».

В отличие от шести затворов пулемёта № 3, затвор пятого образца, с которого началась наша история, не только фосфатирован, но и окрашен нигрозином

Пулемёты в Музее артиллерии нашлись сразу же, как только стало понятно название модели — начальник отдела фондов музея и член редколлегии журнала Руслан Чумак мгновенно привязал наименование к «железу» на полках.

7,62-мм опытный пулемёт шквального огня системы Ярцева. Образец № 3 со срединным расположением соленоида привода подающего механизма

В отличие от четырёхствольного ГШГ, шестиствольный ТКБ-041, подобно появившемуся чуть раньше американскому «минигану» М134, является полностью «электрическим» — автоматика приводится в действие электродвигателем. Питание патронами осуществляется из оригинальной ленты, собираемой из отрезков по 20 звеньев в каждом.

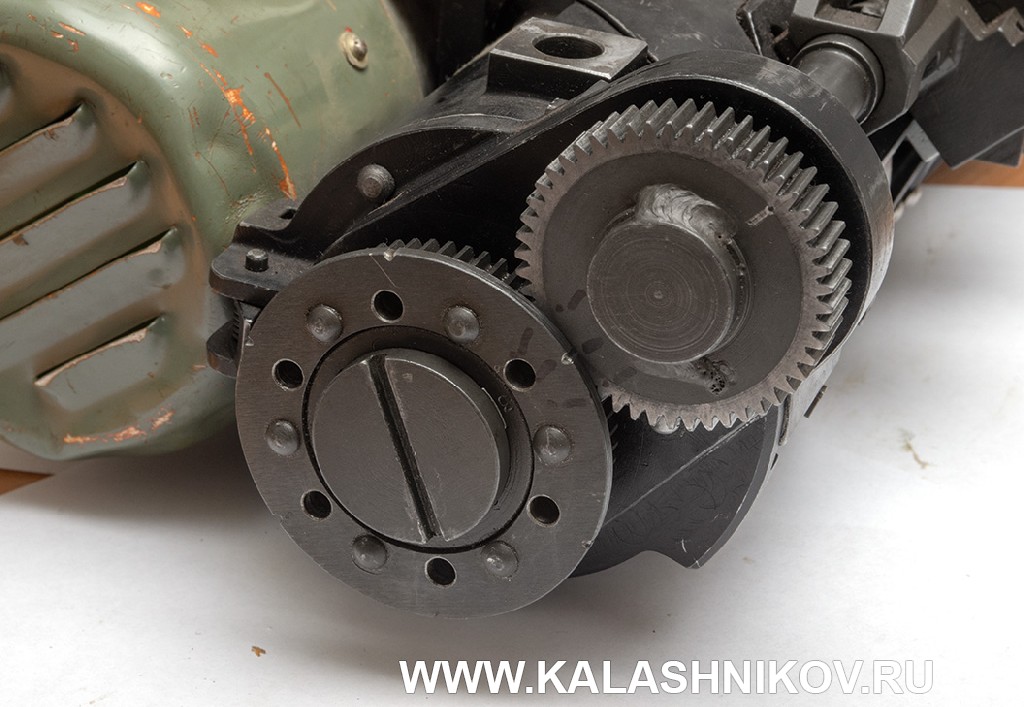

Шестерня привода подающего механизма (справа) постоянно вращается вместе с блоком стволов.

Пулемёты в музее отличаются друг от друга деталями компоновочных решений, наиболее заметным из которых является расположение соленоида привода подающего механизма — на образце № 3 — он перенесён с хвостовой части тела пулемёта на середину ствольной коробки, что упростило разборку оружия и существенно уменьшило его общую длину.

Вид на пулемёт сзади при снятом приводе механизма подачи ленты. Затворы подогнаны к стволам и пронумерованы соответствующим образом.

В конструкции ТКБ-041 предусмотрена механическая «коробка передач» (переводчик режимов), превращающая систему в двухтемповую. Переключение режимов производится вручную.

Литеры «Б» и «М» на корпусе переводчика обозначают большой и малый темп стрельбы. Понятия «высокий» и «низкий» применительно к этой характеристике в советской оружейной школе стали использоваться позже.

Литеры «Б» и «М» обозначают высокий (большой) и малый (низкий) темп стрельбы. Переключение осуществляется вручную перемещением в соответствующее положение нажатого рычажка

По итогу комплексных испыта­ний работы над проектом ТКБ-041 были свёрнуты и, как известно, в дальнейшем многоствольная концепция была реализована уже на авиационном пулемёте ГШГ, принятом на вооружение в 1968 году и эксплуатируемом на отечественных вертолётах до сих пор.

Патроны для ТКБ-041 снаряжались в оригинальную ленту, которая собиралась из отрезков по 20 звеньев каждый

К сожалению, нам пока не удалось получить никакой информации об истории создания ТКБ-041, но, безусловно, стоит сказать пару слов о создателе ТКБ-041.

Это тот самый Сергей Александрович Ярцев, который вместе Александром Александровичем Волковым накануне Великой Отечественной войны создали 23-мм пушку ВЯ-23 для знаменитых штурмовиков Ил-2.

Вот такая вот история получилась из, по сути, случайно сделанного снимка затвора…

Образцы оружия на иллюстрациях хранятся в ВИМАИВиВС
