Смесь из старого и нового. Винтовки Walther Gewehr 41 и Gewehr 43

Уже в Первой мировой войне самозарядные винтовки M 1915 и М 1916 служили в качестве специального оружия немецкой военной авиации. Однако разработка самозарядной винтовки, подходящей для боевого использования на фронте, продолжалась до начала 1940 годов. Только тогда фирма Carl Walther смогла разработать пригодное оружие.

В конце 1920 годов немецкое военное руководство узнало об интенсивных испытаниях самозарядных винтовок в Чехословакии, США и Советском Союзе. Опытные работы Управления вооружений сухопутных войск (HWaA) тормозили не только ограничивающие условия Версальского мирного договора. На использование для перезаряжания отводимого через отверстие в стенке ствола порохового газа в 1920-е и 1930 годы Управлением вооружений сухопутных войск был наложен строгий запрет. Опасались, что из-за отверстия в стволе может значительно уменьшиться начальная скорость пули, а при этом, вероятно, и точность оружия. А в оружии с автоматикой, работающей за счёт отдачи, при применении мощного штатного патрона калибра 7,9х57 возникали значительные затруднения.

В 1929–1930 годах Управление вооружений сухопутных войск испытало образец с автоматикой, работающей за счёт отдачи, и газоотводное оружие с газовой камерой на дульной части ствола. Офицеры Управления вооружений сухопутных войск не смогли определиться ни с одной из обеих винтовок.

Винтовка Gewehr 41 (Walther)

В 1935 г. в качестве единого образца оружия на вооружение вермахта был принят карабин модели 98 kurz. К этому моменту времени фирма Mauser предложила новый самозарядный образец под длинный патрон. Винтовка модели Gewehr 35 была образцом с автоматикой, работающей за счёт отдачи ствола. Образцы с газоотводной автоматикой фирм Vollmer и Walther, модели 35 и А 115, успеха тоже не имели. В 1938 г. испытания обеих винтовок были прекращены. К этому моменту времени США приняли на вооружение самозарядную винтовку Garand M 1, а Советский Союз — образцы оружия Симонова и Токарева.

Начинается Вторая мировая война

После начала Второй мировой войны 1 сентября 1939 г. Управление вооружений сухопутных войск тоже совершенно не спешило. В течение 1940 года управление вооружений официально обратилось к заводу Mauser и фирме Carl Walther. Предположительно делался также запрос на фирмы Krieghoff и Rheinmetall. Эти предприятия должны были представить на рассмотрение предложения по самозарядной пехотной винтовке. Это должен был быть газоотводный образец, стреляющий мощным длинным патроном калибра 7,9 мм (s.S.-7,9-mm-Patrone). Буквы «s.S.» означали «тяжёлая остроконечная пуля» (schweres Spitzgeschoss). Этот патрон впоследствии после принятия в 1935 г. на вооружение карабина 98 k стал в немецких вооружённых силах штатным. К тому же фирмы получили перечень требований. Центральные требования гласили: стенка ствола не должна быть просверлена для отвода газов. При автоматическом перезаряжании ни одна часть оружия не должна перемещаться над верхней поверхностью затворной коробки. В случае отказа автоматики, стрелок должен иметь возможность дальнейшего применения винтовки в качестве многозарядной.

В городах Оберндорф и Целла-Мелис появились две совершенно разные самозарядные винтовки, которые полностью или частично соответствовали требованиям. В соответствии с годом принятия их на вооружение (1941) и производившими предприятиями они назывались моделями Gewehr 41 (Mauser) и Gewehr 41 (Walther). В своём изложении мы хотим сконцентрироваться на модели Gewehr 41 фирмы Walther.

Винтовка Gewehr 41 (Walther). Вид справа
Если смотреть с правой стороны, то винтовка модели 41 фирмы Walther выглядит довольно длинной и тяжёлой. Также заметны сходные признаки с карабином 98k

Старое

На первый взгляд самозарядная винтовка фирмы Walther сильно похожа на штатную винтовку немецкого вермахта. Общая длина почти одинакова. Длинная деревянная ложа и детали прибора новой винтовки однозначно напоминали карабин 98k. Флажковый предохранитель тоже имел сильное сходство с таковым у карабина 98k и был также расположен на заднем конце ствольной коробки. Однако предохранитель имел положения только «на предохранителе» и «готовность к стрельбе», тогда как у карабина 98k дополнительно имелась ещё возможность «частичного предохранения». Как и у карабина 98k флажок предохранителя образца оружия фирмы Walther для включения режима предохранения переводился в правое положение, а для выключения поворачивался налево.

Винтовка Gewehr 41 (Walther). С закрытым затвором
Затвор винтовки G 41 фирмы Walther находится в переднем положении. Таким образом, оружие заперто. Также заметен размещённый сзади флажок предохранителя

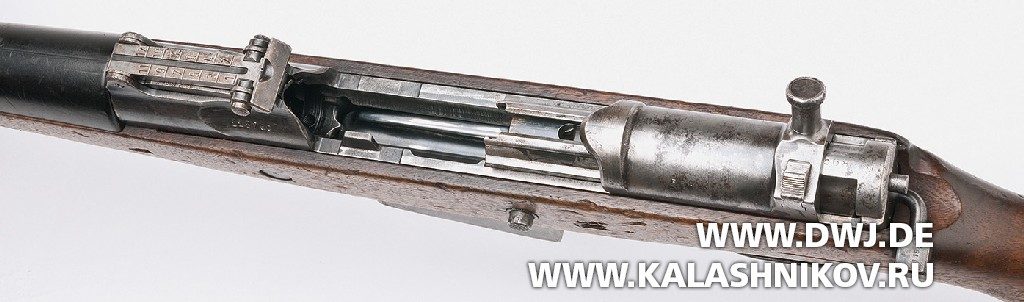

Винтовка Gewehr 41 (Walther). С открытым затвором
После последнего выстрела затвор задерживается в заднем положении. Открытый магазин может оставаться неснаряженным

Способ закрепления ремня тоже был заимствован. Таким образом, мог использоваться обычный ремень от карабина 98k. Его боковое закрепление достигается при помощи прорези в прикладе и антабки для ремня на левой стороне. У обеих винтовок она размещена на нижнем ложевом кольце. У винтовки G 41 (W) последнее удерживается пружинной защёлкой, расположенной между верхним и нижним ложевыми кольцами. Наконечник цевья ложи, изготовленный из листового металла, который охватывает конец ложи и должен предохранять дерево от скалывания, а также верхнее и нижнее ложевые кольца тоже сильно отличаются от таковых у карабина 98k. К тому же к винтовке G 41 (W) можно было примкнуть штык образца 84/98.

Винтовка Gewehr 41 (Walther). Вид слева
Заметна антабка на нижнем ложевом кольце и прорезь в прикладе для ремня карабина 98k

Магазин самозарядной винтовки G 41 (W) снаряжался сверху по одному патрону или, что быстрее, при помощи обоймы пять патронов от карабина 98k. Однако нужно было применять две обоймы, так как неотъёмный магазин, выступающий из средней части ложи, вмещал десять патронов. Всё это облегчало обучение личного состава в будущем.

Винтовка Gewehr 41 (Walther). Магазин
Снизу можно видеть неотъёмный выступающий наружу магазин. Этот магазин вмещает десять патронов. Магазин можно снаряжать только сверху

Новое

Естественно, самозарядная винтовка отличается от карабина 98k: она оснащена продольно-скользящим затвором с запиранием выдвигающимися боевыми упорами. Узел затвора состоит из самого затвора с размещённым внутри него клином с ударником и из затворной рамы. Цилиндрический затвор оснащён двумя подвижными боевыми упорами. Затворная рама выглядит довольно массивной. Она может скользить в двух направляющих пазах, расположенных на обеих сторонах ствольной коробки. Выпуклая снаружи затворная рама своим передним нижним выступом через продольный фрезерованный паз проходит внутрь затвора. Там этот выступ зацепляется за выемку клина. Перемещения затворной рамы, передаваемые данным выступом, управляют клином, боевыми упорами и самим затвором. Самозарядная винтовка оснащена курковым ударно-спусковым механизмом, который смонтирован на выступающих вниз частях боковых стенок ствольной коробки. При выстреле курок бьёт по ударнику, который наклонно перемещается в клине затвора.

Так как согласно тактико-техническим требованиям Управления вооружений сухопутных войск ствол не должен был быть просверлен, конструкторы фирмы Walther насадили на дульную часть самозарядной винтовки сопловую газовую камеру. При выстреле пороховой газ заполнял эту камеру. Давление газа резко отбрасывало назад кольцеобразный поршень и расположенный за ним толкатель, выштампованный из листового металла. Последний находится над стволом винтовки G 41 (W) и прикрыт длинной пластмассовой накладкой. Передняя часть ствольной коробки, которая также образует основание прицела, прорезана над осью ствола и параллельно ей. При вышеописанном процессе задний конец толкателя выступает наружу из направляющего паза в головной части ствольной коробки и ударяет по передней верхней поверхности затворной рамы. Она воспринимает этот импульс и скользит назад в своих направляющих пазах. Её нижний выступ увлекает за собой клин внутри затвора. При этом процессе боевые упоры вращаются и выходят из-за опорных поверхностей в головной части ствольной коробки и углубляются в цилиндр затвора. Таким образом ппроисходит отпирание. Затворная рама продолжает откат. При этом своим выступом она перемещает затвор. Затвор и затворная рама совместно откатываются назад. При этом стреляная гильза извлекается из патронника и отражается. Одновременно взводится курок и сжимается возвратная пружина. При последующем накате затвор извлекает патрон из магазина и досылает его в патронник. После этого выступ затворной рамы через клин выдавливает боевые упоры в запертое положение. Винтовка G 41 (W) снова готова к стрельбе.

Винтовка Gewehr 41 (Walther). Газовая камера и мушка
Сопловая газовая камера на дульной части. Предохранитель мушки – от карабина 98k. Приспособление для примыкания штыка и шомпол для чистки тоже подобны таковым у карабина 98k

На второе требование управления вооружений сухопутных войск о том, что над верхней поверхностью затвора не должна находиться никакая подвижная часть, конструкторы великодушно закрыли глаза, так как при автоматическом перезаряжании затворная рама после каждого выстрела откатывается, а затем снова накатывается. Также они частично выполнили и требование о том, что при отказе автоматики нужно предусмотреть приспособление для перезаряжания: винтовка оснащена только выполненной короткой «кнопкой» взведения справа на затворной раме.

Поставки

В конце 1940 г. или в начале 1941 г. управление вооружений поручило фирмам Walther и Mauser каждой изготовить 5 000 новых самозарядных винтовок. Инструкции по эксплуатации были выпущены 26 мая 1941 г. Они были предназначены специально для армии. Для германских военно-воздушных сил (люфтваффе) в июне 1942 г. вышло голубое наставление по стрелковому делу для винтовки 41 (W) под наименованием «D. (Luft) T. 6193».

2 июля 1941 г. в докладной записке 3-го отдела завода Walther директору Холлу (Holl) было сообщено, что 1200 экземпляров готовы к поставке. Однако также существует замечание группы начальника штаба управления вооружений сухопутных войск о том, что фирма Walther обладает ограниченными производственными мощностями для производства самозарядных винтовок. К тому же от этой группы начальника штаба поступило указание на то, что вследствие этого ограниченные производственные мощности фирмы Walther могут быть использованы для изготовления модели MP 42. В сочетании с применяемым в ней «курцпатроном» 7,92х33 она была известна как автоматический карабин 42 (W) и как предшественница штурмовой винтовки StG 44. Когда в январе 1941 г. фирма предоставила в управление вооружений чертежи MP 42, она получила заказ на производство 200 штук (!) для предстоящих войсковых испытаний. Затем в январе 1942 г., несмотря на большие трудности, фирма Walther смогла поставить первые 5 тыс. штук самозарядных винтовок G 41 (W).

Небольшие улучшения

Первые винтовки G 41 (W) оснащались кнопкой, которая выступала с левой стороны перед затворной коробкой на уровне рукоятки перезаряжания, и была защищена деревом ложи. Нажимая на неё, можно было выключить затворную задержку. В конце 1942 г. от неё отказались. Направляющие пазы для затвора были удлинены. Вплоть до винтовки с серийным номером 8000 можно было включить предохранитель при спущенном курке. Но солдатам это было строго запрещено. Тем самым мог быть повреждён ударно-спусковой механизм. Начиная с образца с серийным номером 8001, из-за блокирующего рычага постановка на предохранитель была возможна только при взведённом курке. В ранней фазе производства верхнее и нижнее ложевые кольца, а также пружина, которая соединяет обе эти детали, изготавливались фрезерованием, позднее они получались методом листовой штамповки. Только в 1943 г. деревянную ложу заменили на изготовленную из фанерной плиты.

Винтовка Gewehr 41 (Walther). Кнопка затворной задержки  и маркировка
Первые винтовки G 41 (W) оснащались кнопкой для выключения затворной задержки.
Краткое обозначение винтовки модели 41

СС проявляет интерес

Впоследствии с началом 22 июня 1941 г. войны с Россией и успешным применением советских самозарядных винтовок части СС тоже обратили внимание на G 41 (W). Управление вооружений сухопутных войск официально ведало поставками стрелкового оружия для частей СС. Но в первые годы войны офицеры Управления вооружений сухопутных войск смотрели на «политических солдат» частей СС свысока. Сначала оснащались подразделения вермахта, затем части СС. Последние были склонны самовольно снабжаться оружием из различных источников. Эта ситуация изменилась в середине войны. Теперь по приказу Гитлера части СС стали первыми получать новое, лучшее оружие.

В 1941 и 1942 годах командование частей СС всё время запрашивало у Управления вооружений новые самозарядные винтовки в больших количествах. В своём письме обер-лейтенанту Управления вооружений сухопутных войск Лёру (Loehr) от 23 декабря 1941 г. шеф центрального арсенала СС оберфюрер СС Генрих Гэртнер (Heinrich Gaertner) выразил отчаянную просьбу: «Находящиеся на фронте части СС уже давно взывают о срочной поставке автоматических карабинов. Как известно, такой…был разработан фирмой Walther, а также находится в серийном производстве». В связи с этим был направлен запрос о том, что не может ли фирма Walther, наряду с заказом вермахта на 10 тысяч штук G 41 (W), изготовить 3 тысячи образцов для частей СС. Для этого из лимитов СС даже мог бы быть выделен необходимый материал. 7 февраля 1942 г. начальник штаба управления вооружений сухопутных войск сообщил шефу центрального арсенала СС, что принята следующая заявка на 5 тысяч G 41 (W). Однако фирма Walther не была оборудована для серийного производства. Поэтому её производственные мощности были недостаточны, так как они были заняты другими заказами по договорам для вермахта. Вследствие ограниченности в материалах возобновлённое производство второй партии из 5 тысяч штук смогло начаться только в апреле 1942 г.

Долгое время происходило перемещение туда и обратно писем между центральным арсеналом СС и Управлением вооружений сухопутных войск. 4 августа 1942 г. поступило итоговое сообщение Управления вооружений сухопутных войск. Желаемые три тысячи G 41 (W) будут неравномерно разделены по будущим месяцам с августа 1942 г. по февраль 1943 г. и поставлены СС фирмой Walther.

Второй производитель

Так как фирма Walther не могла изготавливать новые самозарядные винтовки в желаемом количестве, то в 1942 г. управление вооружений сухопутных войск обратилось на машиностроительный завод Berliner-Luebecker Maschinenfabrik (BLM). Для использования на фронте к концу 1942 г. или к началу 1943 г. этой фирмой должно было быть поставлено 70 тысяч винтовок G 41 (W). В конце 1942 г. фирма Berliner-Luebecker Maschinenfabrik отказалась от производства карабинов 98k.

G 41 (W) становится G 41

При войсковых испытаниях быстро стало понятно, что винтовка G 41 фирмы Walther превосходила образец фирмы Mauser. Хотя оружие фирмы Mauser больше соответствовало изначальным требованиям, но всё же оно было сложнее, менее эффективно, тяжелее и дороже в производстве, чем вариант фирмы Walther.

В конце 1942 г. винтовка Walther превратилась в винтовку Gewehr 41. О принятии на вооружение немецкими вооружёнными силами винтовки G 41 с сокращённым названием «Gew. 41» и под кратким наименованием «G 41» было сообщено 21 декабря 1942 г. в периодическом издании «Известия Сухопутных войск» (Allgemeinen Heeresmitteilungen), выпускаемом Верховным командованием Сухопутных войск. В качестве принадлежностей были названы дульная газовая камера, ключ и защитный колпачок для дульной камеры и ремень, уже принятый для карабина 98k. В описании сообщалось: «Винтовка Gew. 41 — это самозарядное оружие (с дульным отводом газов), с жёстким запиранием, которое предназначено только для одиночной стрельбы. Магазин вмещает 10 патронов». Кроме того, было замечено: «Из винтовки Gew. 41 можно стрелять всеми видами патронов, которые предназначены для винтовок и карабинов обр. 98 г.».

Обе фирмы поставляли оружие до начала 1944 г.

О количестве оружия, которое фирмы изготовили, и об общем его числе мнения различных авторов сильно расходятся. В. Даррин Уивер (W. Darrin Weaver), который написал фундаментальный труд о винтовке 43 (и её предшественницах), для 1943 производственного года называет следующие числа: фирма Walther — 20999, завод BLM — 96477 штук. Другой автор исходит из 91597 экземпляров в 1943 году. Хуго Ведекинд (Hugo Wedekind), технический директор завода BLM, предлагает такие данные: 1943 г. — 64636, 1944 г. — 22384. Тогдашний рейхсминистр вооружений и боеприпасов Альберт Шпеер (Albert Speer) в своём послевоенном труде тоже полагает, что в 1943 году было изготовлено 90 тысяч винтовок G 41. Другой автор в качестве общего числа называет 122800 штук. Во многих выдержках из документов Управления вооружений сухопутных войск о принятых винтовках G 41 в период с сентября 1942 г. по март 1944 г. сообщается об общем количестве 112907 экземпляров (смотри таблицу).

Определёнными источниками подтверждается, что в актах управленческой группы по промышленному оснащению (Wa I Ru..) Управления вооружений сухопутных войск, которая во взаимодействии с промышленностью приобретала необходимое оборудование, под рубрикой «Сводка состояния оснащения оружия» содержится предполагаемое количество приёмки 8 тысяч штук в декабре 1942 г. и 10 тысяч ежемесячно с января по апрель 1943 г. В своих производственных планах в декабре 1943 г. управленческая груп-па сообщала о ежемесячном с января по апрель 1944 г. изготовлении 10 тысяч штук. В мае и июне 1944 г. винтовки G 41 больше не должны были производиться, так как их изготовление прекращалось из-за замены моделью G 43. С июля по декабрь 1943 г. в Болгарию ежемесячно должно было передаваться по 5 тысяч штук, то есть в общей сложности 30 тысяч G 41.

G 43

Во время зимней кампании1941–42 гг. немецкая промышленность до января 1942 г. поставила вермахту 6673 самозарядные винтовки, а именно в основном G 41 фирмы Walther. Конечно, солдаты по приказу командования вермахта или без такового с большим успехом использовали захваченные в большом количестве советские самозарядные винтовки АВС 36 (АВС 36 — автоматическая винтовка. — Прим. переводчика), СВТ 38 и СВТ 40, а также их разновидности.

Винтовка Walther Gewehr 43. Вид справа
Винтовка Gewehr 43 была проверенным оружием фирмы Walther. У этой модели слегка изменены механизм запирания и ударно-спусковой механизм винтовки G 41 (W)

Учитывая положительный опыт применения советского оружия, на фирме Walther начали перерабатывать винтовку G 41. От исходного варианта оружия новая винтовка сохранила только частично изменённый затвор и ударно-спусковой механизм. Рукоятка взведения перешла налево. Ствол, как у советских самозарядных винтовок, просверлен для отвода газов. Газовый цилиндр, газовый поршень и толкатель размещены над стволом. Таким образом, газовая камера спереди на стволе исчезла и тем самым ушла перетяжелённость на дульную часть, свойственная предыдущей модели. К тому же можно было проще осуществлять изготовление деталей, вследствие чего новая винтовка была дешевле в производстве. Добавились укороченная ложа и отъёмный магазин на десять патронов, благодаря чему солдаты могли перезаряжать оружие быстрее и проще. Исчезло приспособление для примыкания штыка. Оружие получило обозначение «Gewehr 43» и было принято на вооружение вермахта 30 апреля 1943 г. Общее количество винтовок составило около 500000 штук.

Винтовка Walther Gewehr 43. Вид слева
В отличие от винтовки G 41 (W) ствол модели G 43 просверлен, а дульная камера отсутствует. Также у G 43 можно было отделить сменный магазин

Разборка и сборка

После проверки на незаряженность подвижные части отводятся назад и фиксируются защёлкой, расположенной рядом с рукояткой взведения, затем оружие ставится на предохранитель. После этого нажимают вперёд на направляющий стержень, выступающий назад из затворной коробки, и теперь можно отделить затворную коробку вместе с подвижными частями от ствольной коробки вверх. Затворную коробку с подвижными частями нужно упереть задней частью в твёрдую поверхность и вдавить в неё направляющий стержень. Для расфиксации защёлку на затворной раме необходимо сдвинуть влево. Теперь подпружиненный затвор можно медленно выдвинуть из затворной коробки вверх. Затем можно отделить затворную раму от затвора, извлечь из затворной коробки направляющий стержень, отделить длинную возвратную пружину и, удерживая короткую возвратную пружину, вывести вверх защёлку затворной коробки. После этого из затвора могут быть извлечены запирающий клин и боевые упоры, выбита вправо шпилька в запирающем клине и извлечён ударник с бойком.

Винтовка Walther Gewehr 43. Неполная разбока
Затворная рама, узел возвратного механизма, затвор с клином, ударником и бойком, а также разводящимися боевыми упорами и затворная коробка

Сборка производится в обратном порядке.

Магистр Герхард Ортмайер (Gerhard Ortmeier M.A.), перевод Николая Ежова
