Слышали звон… Сравнение АК и StG44

Снова о конструкциях АК и МР43/StG44

Похоже, эта тема будет вечной — совершенно непонятно, откуда берутся поколение за поколением неучи с уклоном в правдоискательство, как сахарного петушка со всех сторон обсасывающие шизофреническую, в общем-то, идею о копировании М. Т. Калашниковым конструктивных элементов «Штурмгевера» в принятом на вооружении в 1949 г. автомате АК.

К сожалению, я говорю о совершенно реальной и усугубляющейся проблеме, которая не решается убеждением с использованием документов и «железа». По опыту общения в интернете могу сказать с уверенностью, что подавляющее часть «шмайcсерофилов» элементарно безграмотны с точки зрения оружейного дела, ничего не понимают в машиностроении и в принципе не знакомы со слесарным делом. Кроме того, многие из таких «экспертов» элементарно не в состоянии усваивать смысл длинных текстов, особенно с таблицами, цифрами и чертежами.

На этом, пожалуй, с эмоциональной частью я закончу и перейду на технический язык для тех, кто хочет слушать и слышать, кто способен анализировать и с уважением относиться к историческим фактам.

Итак, начнём с того, что, несмотря на очевидные (и не очень) недостатки, я считаю StG44 великолепным примером работы немецкой оружейной школы. Дело тут не в технических особенностях и характеристиках, а в концепции — в полном соответствии со своим названием Sturmgewehr 44/StG44 (штурмовая винтовка — нем.) стала основателем нового класса боевого стрелкового оружия, в отечественной терминологии называемого автоматами.

Сравнение автомата Калашникова (АК) и Штурмгевера (StG44). Вид справа
Стоит от АК и StG44 отделить характерные секторные магазины и архитектурные различия конструкций становятся заметнее

Все оружейники, кто создал штурмовые винтовки/автоматы после Хуго Шмайссера уже не могли быть первыми…

В этом месте громкость дифирамбов «немцу» я убавлю и начну переменной глубины сравнение, пропустив полемику относительно длины ствола, наклона пистолетной рукоятки, наличия целика, мушки и даже верхнего расположения газового двигателя. Я просто не вижу ничего уникального в узлах StG44, так или иначе, имеющих более ранние аналоги и даже в некотором смысле прототипы.

Сравнение автомата Калашникова (АК) и Штурмгевера (StG44). Прицельные приспособления
Оформление дульной части автоматов — ещё один «веский» повод рассуждать об некоей идентичности АК и StG44…

Давайте лучше поговорим о «сердце» любого автоматического оружия — узле запирания. Немцы выбрали перекос затвора, а советские инженеры поворот. Если они кому-то кажутся похожими, то, как говорится, медицина здесь бессильна… Кто оказался прозорливее в плане перспектив типа узла запирания, рассудило время — едва ли не 100 % современных штурмовых винтовок в мире оснащаются поворотными затворами.

Сравнение автомата Калашникова (АК) и Штурмгевера (StG44). Затворы
Затворы АК и StG44.
Именно с этих, столь «одинаковых» деталей стоит начинать искать различия и сходства немецкой и советской систем

Что касается возвратного механизма, то и тут перед нами два разных подхода. В «Штурмгевере» автоматика работает по безударной схеме с очень длинной пружиной, тогда как в АК подвижные части перемещаются с жёстким отскоком от заднего вкладыша ствольной коробки. Плата за комфорт при стрельбе — снижение надёжности работы оружия в затруднённых условиях. Позже подход, подобный (лишь подобный!) немецкому, применил Юджин Стоунер в AR-15/М16, получив в придачу невозможность разработки варианта винтовки со складывающимся прикладом.

Сравнение автомата Калашникова (АК) и Штурмгевера (StG44). Узлы запирания
Сердце автоматического оружия — узел запирания. Думаю, такой снимок не будет лишним для понимания устройства АК и StG44

Глупо искать сходство и в ударно-спусковых механизмах АК и StG44 — оно заканчивается где-то на уровне наличия курков и спусковых крючков. Более того, наш УСМ легко чистится и ремонтируется, тогда как немецкий собран на 8 заклёпках и внутрь его не то что добраться, но и заглянуть невозможно!

Сравнение автомата Калашникова (АК) и Штурмгевера (StG44). УСМ
Два совершенно по-разному построенных курковых УСМ — простой в уходе у АК (вверху) и неразборный, довольно плотно скомпонованный у StG44

Кстати, о грязи. Характерной внешней деталью «Штурмгевера» является защитный щиток окна ствольной коробки с правой её стороны (да — точно такой же есть у М16). Без него подвижные части оружия закрыты разве что от крупной гальки. Если сравнивать АК и StG44 в этом плане, то в первую очередь обращает на себя внимание щель, образуемая при выключении предохранителя АК. Однако, у «немца» окно на левой стороне ствольной коробки, в котором перемещается рукоятка перезаряжания, ещё большей площади и оно открыта для пыли и грязи всегда, а не только в положении «огонь». Вспомним, что прямо под ней находится непростой в обслуживании УСМ…

окне выброса стрелянной гильзы механизм Штурмгевера (StG44)
При открытой крышке на окне выброса стрелянной гильзы механизм StG44 крайне уязвим для грязи, но довольно широкий вырез слева под рукоятку затворной рамы открыт для грязи всегда

Перейдём к притче во языцех — штампованной ствольной коробке. Не уверен, но, возможно, я впервые раскрою «шмайссерофилам» и просто любителям и знатокам оружия секрет её «простоты». Не то, чтобы она сильно сложная, но серийно изготавливать с должных качеством подобную деталь на советских заводах конца 40-х годов было бы очень и очень затруднительно. Да, технологически Германия превосходила нашу страну и конструкторы были вынуждены искать простые решения, подчас рождая гениальные в этом смысле системы, к каковым я отношу и АК. Так вот, тогда как ствольная коробка АК представляет из себя простой П-образный профиль с вваренными направляющими и двумя вкладышами, коробка «Штурмгевера» изготавливается гибкой, штамповкой, динамическим опрессовыванием (т. н. зиг-машины), сваркой и клёпкой. При этом вкладыш представляет из себя довольно сложную пространственную деталь, скрепляемую с коробкой семью заклёпками четырёх типов и в трёх местах с каждой стороны опрессованную фасонным инструментом.

Сравнение автомата Калашникова (АК) и Штурмгевера (StG44). Вкладыш ствольной коробки
Передний вкладыш ствольной коробки АК удерживается в ствольной коробке двумя парами одинаковых заклёпок, тогда как у StG44 вкладыш держится на семи заклёпках четырёх типов и опрессовывается в трёх местах с каждой стороны. С точки зрения простоты формы деталей, думаю, всё очевидно

Рассматривая эту деталь, становится просто смешно от рассуждений диванных экспертов о пользе пребывания Хуго Шмайссера в Ижевске. Впрочем, этот вопрос подробно рассмотрен в статье «Задерживать не имеет смысла» («КАЛАШНИКОВ», № 3/2016).

Что остаётся? Изогнутый магазин? Скос основания мушки? Верхний газовый двигатель? Давайте ещё вспомним жёстко соединённый с затворной рамой шток газового поршня, но это никак не конструкторская идея Хуго. Вспомните хотя бы дегтярёвский пулемёт ДП.

Сравнение автомата Калашникова (АК) и Штурмгевера (StG44). Газовые поршни
Два газовых поршня со штоками. Оба круглые и длинные, но, становятся ли они от этого факта одинаковыми?

Неужели склонной к альтернативному мышлению публике так трудно понять, что начиная с конца XIX века ни один здравомыслящий конструктор не работает в информационном вакууме? Одна из главных задач создателя любой новой системы — не повторить ошибки предшественников и одновременно учиться на своих собственных. Это называется эволюция.

Что же до перипетий рождения АК, то эта история в нашем журнале описана практически досконально. И сделано это на основании испытательных отчётов и воспоминаний участников событий. Сделано людьми, для которых оружие десятилетиями является профессией, а не развлечением выходного дня.

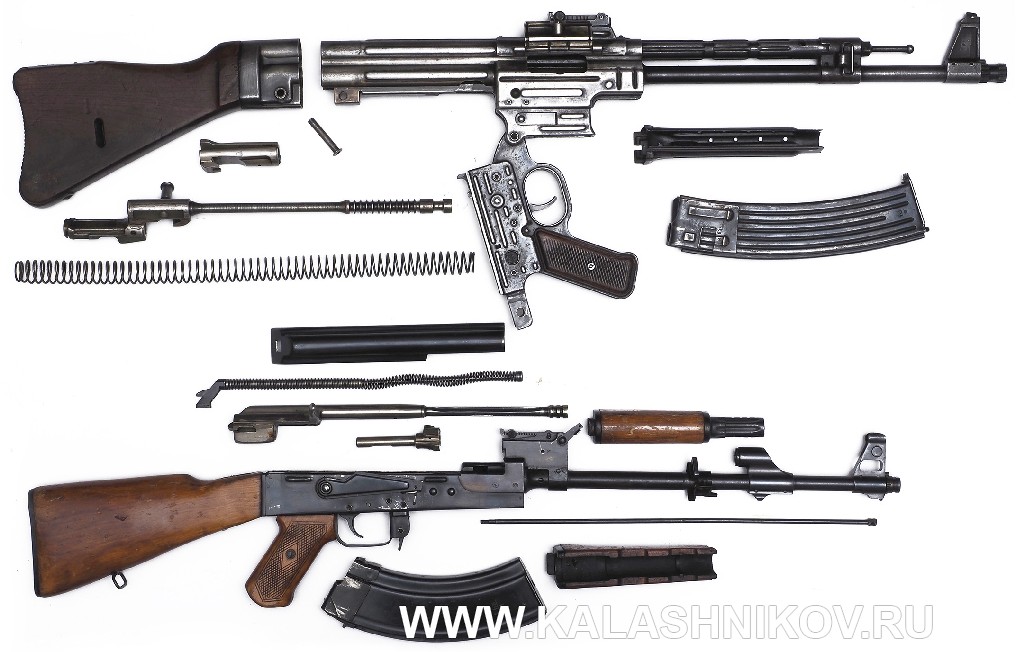

Сравнение автомата Калашникова (АК) и Штурмгевера (StG44). Неполная разборка
Иногда примерно такой кадр приводят в качестве доказательства «одинаковости» АК и StG44. Я бы в таких случаях для начала звал на помощь окулиста…

Так вот, не видно в документах абсолютно никакого влияния идей Хуго Шмайссера ни на конструкцию Калашникова, ни на образцы всех остальных участников автоматных конкурсов середины 40-х годов. Пусть какие-то неучи продолжают воспевать достижения исключительно зарубежных оружейных школ, но факт остаётся фактом — лучший в мире автомат XX века был создан именно в нашей стране, в невероятно упорной конкурсной борьбе между именно отечественными конструкторами.

Полагаю, что не все любители темы Калашников/Шмайссер прочтут до конца даже этот недлинный текст. Что же — иллюстрации им в помощь. Это снимки живых изделий, а не компьютерная графика…

При оформлении материала использовались изображения образцов, хранящихся в Военно-историческом музее артиллерии инженерных войск и войск связи в Санкт-Петербурге. Фотографии — Михаил Дегтярёв
