«Ручная пушка» RT-20 калибра 20х110

Продолжая тему крупнокалиберного снайперского оружия, начатую в прошлом номере, представляем вашему вниманию хорватскую 20-мм «винтовку», классифицируемую как «antimaterial rifle» — винтовка для поражения материальной части.

Система RT-20 создавалась под конкретную задачу — для пробития бронезащиты ИК-прицела, установленного на башне сербского танка М-84 (аналог отечественного Т-72). В ходе начальной стадии конфликта на Балканах применение танков этого типа с ИК-прицелом создавало значительные трудности для перемещения хорватских подразделений в ночное время, под покровом темноты. Выбор 20-мм патрона 20×110 мм «Испано-Сюиза» (штатного патрона югославской зенитной пушки М55) был обусловлен тем, что мощность его бронебойного снаряда достаточна для пробития бронекорпуса ИК-прицела. При решении этой задачи система RT-20 оказалась настолько эффективной, что область её тактического применения была расширена для решения задач подавления позиций пулемётов и артиллерии.

Система RT-20M1. Журнал Калашников
Система RT-20M1, вид справа

В армии Хорватии система RT-20 получила наименование «ручная пушка». Конструктор пушки Ратко Янкович. Эффективная дальность стрельбы из оружия составляет 1800 м.

Масса (с прицелом и двуногой)

около 30 кг

Длина (общая)

1330 мм

Длина ствола

920 мм

Начальная скорость

–   выстрел с бронебойным снарядом

–   выстрел с ОЗ снарядом

840 м/с
850 м/с

Прицел

оптический, Kahles ZF 6х42

Поражение точечных целей на таких дальностях, например, одиночного бойца, в обычных условиях является проблематичным и связано с баллистическими характеристиками используемого патрона. Однако, поражение легкобронированной машины (на уменьшенных дальностях) или самолётов и вертолётов на стоянке возможно.

Конструктивно снайперская пушка выполнена как бы по классической схеме карабина с продольно скользящим затвором с поворотом при запирании. Запирание канала ствола производится на три ряда симметрично расположенных боевых упоров (по три в ряду). В чашечке затвора смонтированы подпружиненный выбрасыватель и пружинный отражатель. В стебле затвора имеются три компенсационных отверстия для стравливания пороховых газов при сквозном пробитии капсюля-воспламенителя и мелкие продольные долы для сбора пыли и грязи. Регулировка выхода бойка ударника производится ввинчиванием-вывинчиванием его из курка. Боеприпас 20×110, заметно превосходящий по мощности выстрелы, используемые в других образцах снайперских пушек калибра 20 мм, обусловил существенные конструктивные отличия RT-20 от «одноклассников». Во-первых, это однозарядность (отсутствие магазина) и значительно усложнённый узел запирания — правильно подогнать все девять боевых упоров — очень непростая задача. Во-вторых, кроме пассивного трёхкамерного дульного тормоза и амортизирующих накладок затыльника, изготовленных из губчатой резины — вполне обычных атрибутов любого мощного оружия, для RT-20 пришлось разработать специальную реактивную систему компенсации отдачи, отчасти аналогичную используемой в безоткатных орудиях.

Система RT-20M1, стрельба с оптическим прицелом. Журнал Калашников
Изготовка при стрельбе с оптическим прицелом

Примерно в середине длины ствола в нём проделан ряд отверстий, через которые часть пороховых газов из ствола отводится в трубу, проходящую над стволом, и по ней газы выводятся назад через сопло, создавая реактивную силу, противодействующую силам отдачи при выстреле.
Такая схема компенсации отдачи в практике серийного изготавливаемого оружия применена впервые. В нашей стране реактивный принцип торможения и компенсации оружия теоретически прорабатывается уже не одно десятилетие, и даже где-то бродит целое стадо кандидатов наук по этой части, но дальше бумаготворчества дело не продвинулось. Неужели война действительно двигатель прогресса?

Система RT-20M1, узел запирания. Журнал Калашников
Узел запирания системы сложен в изготовлении: правильно подогнать все девять боевых упоров – непростая задача

Как бы там ни было, но применение принципа реактивного торможения поставило перед конструктором и ряд других технических проблем, не все из которых удалось решить хотя бы на твёрдую «тройку».

Индекс выстрела

Тип снаряда

Масса снаряда, г

Начальная скорость, м/с

Описание

M 57 TZ

ОЗ

132

850

Снаряжение: шашки тротила и зажигательного состава

M 57 TZO

ОЗТ

132

850

Тротил – 2,5 г, зажигательный состав – 3,5 г, взрыватель UT M57, трассер

M 60 PZ

БЗ и БЗТ

142

840

Снаряд с оживальной формой головной части. В донной каморе – зажигательный состав. С трассером или без.

M 60 PZG (f)

БЗ

142

840

По французской лицензии. Аналогичен снаряду PZ, не содержит трассера

Во-первых, при компоновке оружия пришлось применить схему «булл-пап», при которой спусковой крючок соединён со спусковым механизмом длинной спицей-тягой, что не только исключило возможность регулировки спуска по длине хода и усилию, но и свело на «нет» его желаемую информативность (характер спуска однозначно очень «сухой», без предупреждения).

Система RT-20M1, спусковой крючок и механизм. Журнал Калашников
Спусковой крючок с тягой; кронштейн ночного прицела (слева).
Спусковой механизм с тягой и сопло патрубка (справа)

Во-вторых, верхнее расположение газоотводного патрубка привело к смещению кронштейна оптического прицела влево и к невозможности стрельбы с левого плеча. Кстати, открытого механического прицела система не имеет, но зато имеются два кронштейна (разные по конструкции) — слева под оптику, справа под «ночник». Кроме того, наличие реактивного сопла создаёт целый ряд проблем, в частности необходимость отсутствия позади оружия препятствий и появление дополнительных демаскирующих факторов требуют от стрелка и окружающих повышенной осторожности во избежание травм от истекающих назад пороховых газов. Да и сам стреляющий должен лежать под некоторым углом к оружию слева от него, при этом правое плечо должно упираться в приклад. Ещё при первом знакомстве с образцом вызвало недоумение расположение довольно длинной рукоятки управления затвором слева (в положении для стрельбы лёжа упирается в правую лопатку). Осознание назначения «дополнительного предохранителя» пришло при ознакомительных стрельбах — при выстреле лучше принимать изготовку без контакта с рукояткой (что, одновременно, исключает поражение истекающими назад газами).

Система RT-20M1, крепление сошки. Журнал Калашников
Крепление сошки к ложе

Говорить о какой бы то ни было скорострельности можно только сквозь слёзы — для перезаряжания надо выбраться из под довольно тяжёлого оружия, отвести его от себя или отодвинуться, непривычным движением «от себя» отпереть затвор, а при наличии тугой экстракции (что не редкость) попытаться отпереть его тяжёлым предметом. Выбросить стреляную гильзу, поставить выстрел на линию досылания и, дослав его в патронник, запереть затвор. Осталось ещё подлезть под оружие и попытаться снова найти цель. Поэтому обеспечение относительно высокой скорострельности требует наличия второго члена расчёта — заряжающего. И в этом случае расположение рукоятки затвора слева существенно затрудняет его действия — при расположении заряжающего слева от стрелка приходится действовать через его спину, если заряжающий располагается справа — через газовый патрубок, вслепую. А при опрокидывании оружия вправо на шарнире сошки наводчик теряет цель, так как прицел опрокидывается вместе с оружием.

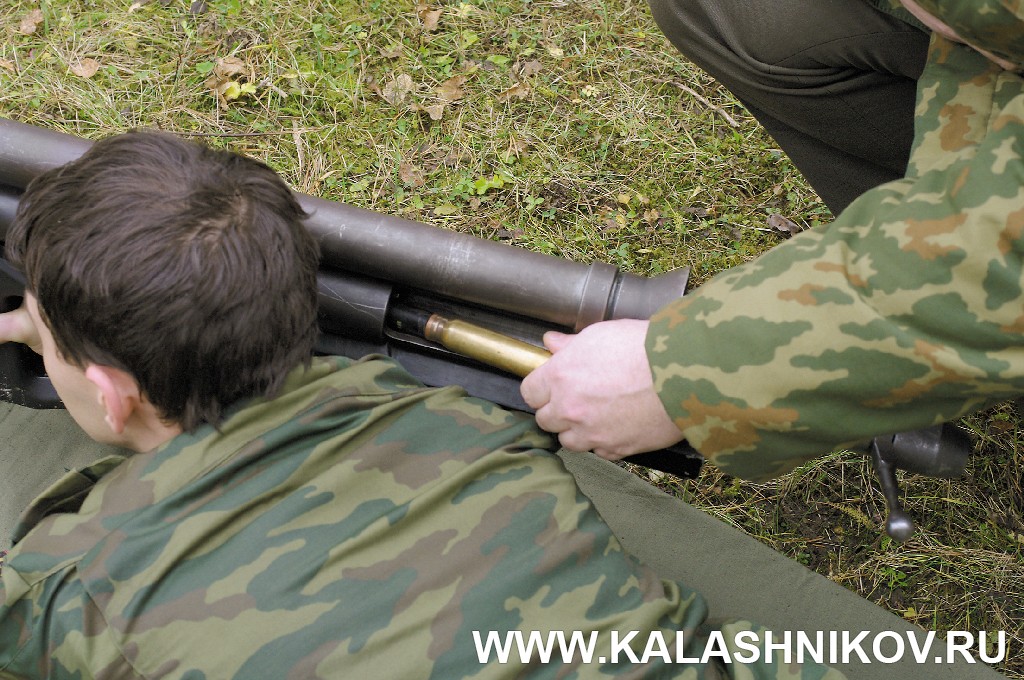

Система RT-20M1, заряжание. Журнал Калашников
Заряжание с помощью второго номера расчёта

Ствол со ствольной коробкой и патрубком соединены с ложей двумя винтами. Ложа выполнена из алюминиевого сплава методом отливки. Какие-либо приспособления, обеспечивающие индивидуальную подгонку, отсутствуют. Литьё и окраска ложи крайне небрежны.

Система RT-20M1, неполная разборка затвора. Журнал Калашников
Неполная разборка затвора

В целом система оставляет впечатление «недоделанности», а принимая во внимание вес (30 кг), и крайней опасности для стрелка, но не в смысле воздействия очень мощной отдачи, а практической возможности смены огневой позиции после выстрела — ведь ответный огонь противника неизбежен. При стрельбе ночью выстрел из RT-20 очень легко идентифицировать по двум вспышкам у дульного тормоза и у сопла, днём — по сизо-голубым клубам пороховых газов. Да и просто в служебном обращении переноска RT-20 требует недюжинной силы и выносливости (особенно при применении ремня), антабки для которого выполнены на левой стороне ложи. А ведь ещё опыт второй мировой войны показал, что манёвренность оружия напрямую связана с живучестью и боеспособностью. Так 21- килограммовое 14,5-мм противо- танковое ружьё ПТРС транспортировалось разобранным на две части.

Система RT-20M1, боеприпасы. Журнал Калашников
Снайперские боеприпасы слева – направо: СП-5 (9х39), 7,62х54R, .338 Lapua Mag., .50 BMG (12,7×99), 12,7×108, 20×81 Mauser, 20×110 «Испано-Сюиза»

Гильза выстрелов латунная с ударным капсюлем, масса метательного заряда (нитроцеллюлозный порох марки NC-06 составляет 31 г. Осколочно-зажигательные (ОЗ) снаряды укомплектованы стандартным взрывателем с самоликвидатором конструкции «Испано-Сюиза», самоликвидатор обеспечивает подрыв снаряда через 4,5-9,5 с полетного времени. Бронебойные снаряды (фран- цузской разработки) обеспечивают пробитие 20-25 мм стальной брони (гомогенной, средней твёрдости) под углом 60 с дистанции 200 м.
