Признано в мире. Ружьё Benelli M4 Super 90 TS A1.

Ружья Benelli моделей М1, М2 и М3 уже не одно десятилетие имеют превосходную репутацию в отношении надёжности и прочности. Они используются во всём мире подразделениями армии и полиции. Новейший представитель семейства самозарядных ружей Benelli — модель M4 Super 90 TS A1. Немецкая редакция DWJ протестировала эту модель.

Спортсмены и полиция уже много лет успешно используют самозарядные ружья Benelli. Ещё в 1999 году Корпус морской пехоты США принял М4 под обозначением М1014. Теперь появился самый последний отпрыск семейства итальянских самозарядок — модель M4 Super 90 TS A1. В настоящее время эта модель предлагается только для полиции, но сейчас предлагается разрешить приобретение и гражданским лицам. Существенная разница в сравнении с известными моделями М1, М2 и М3 с инерционной системой автоматики видна с первого взгляда: выдвижной приклад, металлическое цевьё, автоматика с отводом пороховых газов, открытый прицел и тормоз-пламегаситель.

Оснащение

Ружьё Benelli M4 Super 90 AS T1. Журнал Калашников
Пользователь может индивидуально подогнать приклад ружья. При полностью выдвинутом прикладе длина ружья составляет 985 мм. Резиновая рукоятка обеспечивает хорошее удержание.

Ружьё весом почти 4 кг хорошо ложится в руки. Кнопка на левой стороне приклада позволяет регулировать его длину от 240 до 350 мм в четырёх положениях. Тем самым пользователь может быстро и просто подогнать приклад в зависимости от бронежилета и других, закреплённых на нём элементов оснащения, или длины рук. Оканчивается приклад чёрным резиновым затылком толщиной 25 мм с гладкой упорной поверхностью. Толстая резиновая пистолетная рукоятка имеет толщину 35 мм. Широкие рифления, а также выступ на нижней стороне обеспечивают надёжное удержание. Через приподнятую спинку рукоятки усилие отдачи демпфируется в лучезапястном суставе. За счёт этого расстояние от задней поверхности рукоятки до спускового крючка составляет 75 мм. Тому, у кого маленькие руки, короткие пальцы, да вдобавок если он должен на службе носить перчатки, будет трудно дотянуться до спуска. В серийном изделии спуск на участке предварительного хода тугой. Он срабатывает без ощутимого предупреждения при усилии 3650 г (среднее из пяти измерений на электронном динамометре). Пользователю, который привык работать с матчевыми спусковыми механизмами, придётся привыкать к такой характеристике. Позади спускового крючка имеется ползунковый предохранитель, который запирает только спусковой крючок. О том, что оружие готово к стрельбе, сигнализирует красное колечко слева. Выключение предохранителя осуществляется нажатием на треугольную головку. Она даёт большую опорную поверхность, особенно при ношении перчаток.

Проверенная газоотводная система

Производитель

Benelli. www/benelli.it

Модель

M4 Super 90 TS A1

Вид оружия

Самозарядное гладкоствольное ружьё с газоотводной системой ARGO

Калибр

12/76

Вместимость магазина

4 патрона

Длина ствола

360 мм

Длина приклада

240 – 350 мм

Общая длина

865 – 985 мм

Материал

Металл/пластмасса

Масса

3931 г

Главное внимание производитель уделил системе ARGO (Auto Regulating Gas Operated — автоматически регулируемая система с отводом пороховых газов), которую Benelli использует и в самозарядных винтовках. Два отверстия вблизи от патронника передают давление пороховых газов под ствол, на два самоочищающихся поршня с коротким ходом. При этом они разгоняются и симметрично передают усилия. У газоотвода горячие газы под высоким давлением ударяют в поршень. Благодаря этому можно воспрепятствовать отложению пороховых остатков. Клапан просто отводит наружу избыточные газы.

Система Benelli ARGO — саморегулирующаяся система. Это значит, что чем больше объём газа, отводимого из ствола, тем быстрее открывается вентиль и снижается давление в системе. При откате поворотный затвор отпирается принудительно, под действием кулачкового паза, стреляная гильза извлекается, отражается и взводится курок.

Выбрасыватель смонтирован в головной части затвора, справа.

Подпружиненный отражатель находится в муфте ствола. Ствол, патронник и головная часть затвора хромированы.

Прочный прицел

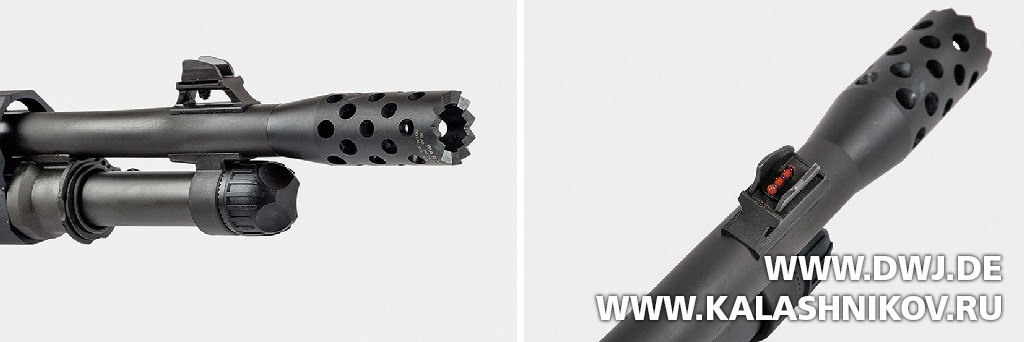

Ружьё Benelli M4 Super 90 AS T1, пламегаситель и мушка. Журнал Калашников
Пламегаситель (слева) имеет в общей сложности 30 отверстий. Красная пластмассовая мушка (справа) установлена на основании и регулируется по горизонтали. Два стальных щитка обеспечивают защиту мушки.

Длина прицельной линии составляет 483 мм. Прицеливание обеспечивают красная светособирающая мушка диаметром 3 мм, которая посажена на основании, и кольцевого прицела, который Benelli дополнила с обеих сторон зелёными светособирающими вставками. Оба компонента прицела защищены с боков стальными щитками. Щитки выполнены настолько высокими, чтобы в случае падения ружья на землю прицел не был повреждён. Штриховые метки облегчают повторную регулировку. Целик можно регулировать как по вертикали, так и по горизонтали. Планка «пикатини» по стандарту MIL-STD 1913, привинченная пятью шлицевыми винтами к верхней поверхности ствольной коробки, позволяет устанавливать оптические прицелы.

Скелетированное цевьё

Цевьё сделано из матово-чёрного алюминиевого сплава с анодным покрытием и имеет много окон для отвода тепла. В общей сложности существует 12 вариантов крепления принадлежностей, например, световых и лазерных модулей, с помощью прилагаемых коротких планок «пикатини». В цевье уже есть резьбовые отверстия. В комплект поставки входят две планки «пикатини» и крепёжные винты к ним.

Ружьё Benelli M4 Super 90 AS T1, останов затвора. Журнал Калашников
Останов затвора Benelli M4 Super 90 AS T1 расположен на правой стороне ствольной коробки и до него легко дотянуться.

Производитель установил в ствольной коробке трубчатый стальной магазин. Подаватель с покрытием должен обеспечивать подачу патронов без затирания. На переднем торце магазина, вмещающего четыре патрона 12/76 (пять патронов 12/70), навинчена гайка с пластмассовым колпачком. Если отвинтить гайку, то можно легко отделить ствол и цевьё от ствольной коробки для чистки.

Длина ствола составляет всего 360 мм и он имеет сменный чок. На заводе ставят цилиндр с удлинителем. В качестве принадлежности прикладывается получок, обозначенный тремя канавками, и ключ для чоков. Со всеми имеющимися в продаже чоками, за исключением 3/4 чока и полного чока, стрелок может стрелять как свинцовой, так и стальной дробью.

Для того чтобы сменить чоковую втулку, надо отвинтить дульный тормоз-пламегаситель, имеющий наружный диаметр 31,6 мм.

Он имеет 30 отверстий диаметром 7,5 мм. Первые два ряда просверлены косо, остальные — под углом 90° к оси канала ствола. Тем самым создаются достаточно большие отбойные поверхности для горячих пороховых газов. Благодаря этому заметно снижается отдача. Для того чтобы использовать ружьё для отпирания дверей, на переднем торце тормоза-пламегасителя выполнены зубцы. За счёт этого можно сбросить давление порохового газа, если приставить ствол прямо к выбиваемому замку.

На трубке магазина и на прикладе производитель установил гнёзда для крепления быстросъёмных антабок. Прорезь длиной 33 мм в пластмассовом прикладе даёт ещё одну возможность для крепления ремня.

Процесс заряжания

Для заряжания пользователь должен отвести затвор назад с помощью очень удобной в обхвате «тактической» рукоятки длиной 29 мм. Затвор остаётся в крайнем заднем положении. Теперь курок взведён. Указателем взведения является выступающая из ствольной коробки перед спусковым крючком пластина и видимая красная точка. Теперь вкладывают патрон в патронник или кладут его на лоток подачи и выжимают кнопку останова затвора. При этом лоток поднимает патрон, затвор досылает его в патронник и запирает канал ствола, когда приходит в переднее положение. Лоток освобождён, и после поворота ружья вокруг оси можно зарядить остальные патроны в трубчатый магазин. Кромки окна заряжания идеально притуплены, так что пальцы не повреждаются.

Ружьё Benelli M4 Super 90 AS T1, предохранитель. Журнал Калашников
Benelli сознательно увеличила поверхность кнопки для выключения предохранителя, чтобы сделать ружьё пригодным для использования в боевых операциях.
Удобно расположенный предохранитель блокирует только спусковой крючок.

Если по условиям боевого применения пользователю потребуется зарядить другой вариант патрона, то существует два варианта:

1 Оттянуть затвор назад, извлечь патрон из патронника. Другой патрон можно положить на лоток подачи или вложить непосредственно в патронник. После этого можно освободить затвор. К задержке это не приведёт, потому что стопор магазина не отключается.

2 Новый патрон заряжается в магазин, и стопор выключается вручную. При этом патрон выскальзывает на лоток подачи. Теперь стрелок должен перезарядить ружьё вручную; при этом патрон, находящийся в патроннике, извлекается и подаётся новый патрон. Стопор магазина выключается лишь в том случае, если стрелок произвёл выстрел или как описано выше, выжал кнопку останова затвора.

Практический тест

Benelli Deutschland предупреждает, что ружьё функционирует с любым вариантом снаряжения при навеске дроби не менее 32 г. С целью тестирования мы взяли на стрельбище патроны с навеской дроби 24 г (для траншейного стенда) и с навеской 28 г (для круглого стенда). Как и ожидалось, с такими патронами функциональность ружья ограничена. Без задержки невозможно было отстрелять больше, чем два—три патрона. Лишь после того как поменяли патроны на охотничьи, с навеской дроби 32 г, мы получили больше удовольствия от стрельбы. Подача, ударный механизм и выбрасывание стреляных гильз функционировали без проблем. Дульный тормоз-пламегаситель и мягкий резиновый затылок значительно уменьшали отдачу и позволяли вести стрельбу в быстром темпе. Таким образом, рекомендации по выбору патронов оказались безусловно правильными. Несмотря на наш напряжённый режим стрельбы, ружьё оставалось только слегка тёплым. Вклад в это, безусловно, вносит цевьё, снабжённое отверстиями.

Центр тяжести ружья при максимально раздвинутом прикладе находится чуть впереди кнопки останова затвора — на ширину большого пальца. При полностью снаряжённом магазине центр тяжести смещается вперёд, и ружьё становится несколько перетяжелённым к дульной части. При минимальной общей длине всего лишь 865 мм (с полностью вытянутым прикладом 985 мм) ружьё оказывается исключительно компактным и удобным в ношении.

Разборка ружья

Полная разборка оружия осуществляется следующим образом: после обязательной проверки на безопасность сначала нужно оттянуть затвор назад до его фиксации на останове затвора. После этого можно отвинтить накидную гайку на трубке магазина и извлечь ствол из ствольной коробки. После выжима кнопки останова затвора он медленно скользит вперёд (удерживаемый за рукоятку). Для дальнейшей разборки немного повернуть рукоятку затвора против часовой стрелки, после чего её можно отделить. Для дальнейшей разборки ружья рукоятка понадобится в качестве инструмента. Теперь затвор можно полностью извлечь из ствольной коробки. Немного выжать ударник, после чего можно отделить удерживающий его поперечный штифт. После извлечения ударника из затвора необходимо отделить поперечную ось. При этом освобождается личинка затвора.

Ружьё Benelli M4 Super 90 AS T1, неполная разборка. Журнал Калашников
Для чистки ружьё можно разобрать на основные узлы.

Можно также отделить и ударно-спусковой механизм. Для этого выжать штифт в ствольной коробке с помощью рукоятки затвора. После нажатия на останов затвора можно отделить ударно-спусковой механизм движением вниз. Для отделения приклада от направляющей штанги нужно до предела выжать кнопку регулировки длины приклада. Рукоятка сидит на резьбе и может поворачиваться на штанге против часовой стрелки. Штанги системы ARGO можно отделить, если разобрать вентили с помощью инструмента. Система ARGO не нуждается в смазке. Её детали необходимо держать сухими, несмазанными. С помощью плоскогубцев можно ослабить кольцо на магазинной трубке и таким образом переместить основание антабки на нужное место.

Все детали изготовлены безупречно, только на резиновой рукоятке есть незначительный облой на передней поверхности. Но после пары посещений стрельбища он гарантированно стирается. Посадки, рабочие поверхности и кромки исполнены очень хорошо и безупречно согласованы друг с другом.

Benelli выпускает ружьё для стрелков-правшей. Предохранитель, кнопка останова затвора и рукоятка затвора находятся справа. Они имеют рифлёные поверхности и увеличенные размеры. Качество пластмассовой ложи, изготовленной из стеклонаполненного полиамида, выглядит хорошим; ложа прочная. Стыки металла и пластмассы исполнены в условиях предприятия прекрасно.

Ружьё Benelli M4 Super 90 AS T1, целик. Журнал Калашников
Кольцевой целик Ghost Ring регулируется по горизонтали и вертикали и дополнен двумя зелёными светособирающими вставками. Стальные щитки предохраняют его от повреждений.

В комплект поставки входят пластмассовый кейс, ключ для чоковых втулок, втулка «получок», руководство по эксплуатации на английском языке с взрыв-схемой и списком запасных частей, а также две коротких планки «пикатини». Предлагаются варианты с длиной ствола 360, 470 и 510 мм. Ружья с коротким стволом и стволом средней длины Benelli поставляет с «тактическим» цевьём; к 510-мм стволу прилагается стандартное цевьё из стеклонаполненной пластмассы.

Выводы DWJ

Самозарядное ружьё Benelli M4 Super 90 AS T1 имеет очень много конструктивных элементов, которые осуществлены за счёт тесного сотрудничества с полицией. Резиновая рукоятка, затылок приклада, а также дульный тормоз-пламегаситель заметно уменьшают отдачу именно с большими навесками дроби. Благодаря исключительно компактной конструкции, это удобное в ношении самозарядное ружьё допускает самое разнообразное использование. Система работает надёжно со всеми наиболее употребительными навесками дроби от 32 г и выше. Многие государства, например, Бразилия, Хорватия, Грузия, Греция, Италия, Израиль, Литва, Молдавия, Великобритания, Южная Корея и США (в особенности подразделения быстрого реагирования — SWAT) пользуются ружьями Benelli.

Штефан Бадер (Stefan Bader) Перевод Михаила Драгунова
