Примитивно, но надёжно. Пистолет пулемёт m/45

История шведского пистолета-пулемёта Kulsprutepistol m/45

К началу Второй мировой войны шведская армия была вооружена финскими пистолетами-пулемётами, но в 1943 году были начаты работы по созданию собственного образца.

Первые пистолеты-пулемёты из Финляндии и изготовленная на фирме Husqvarna в Швеции лицензионная модель m/37 были предназначены под патрон 9×20 Browning. Шведы долго упирались против использования второго пистолетного патрона, но в 1939 г. производство всё-таки переключилось на калибр 9×19 и обозначение модели изменилось на m/37-39. C конвейера фирмы Husqvarna таких ПП сошло примерно 35 000 шт.

Husqvarna m/37
Лицензионный пистолет-пулемёт Husqvarna m/37


На протяжении Второй мировой войны шведы внимательно следили за разработкой оружия в других странах. И, таким образом, от них не ускользнуло стремление к всё более простым и компактным образцам оружия — таким как немецкий МР 38/40, советский ППС-43 или британский пистолет-пулемёт Sten. В итоге в 1943 г. в Швеции начались поиски замены прежним моделям.
В начале 1944 г. армия с целью испытания приобрела два пистолета-пулемёта. Один вёл происхождение от государственного предприятия Foerenade Fabriksverken (FFV), другой от завода Husqvarna Vapenfabriks AB (модель FM44 HVA). Оба образца оружия хорошо зарекомендовали себя при испытаниях, однако в итоге признания сумела добиться модель FFV. Кроме того, что касается модели FM44, то для испытаний было изготовлено вообще только десять экземпляров.
Серийное производство пистолета-пулемёта, обозначаемого официально как Kulsprutepistol m/45 (сокращённо kpist m/45), было передано в город Эскильстуна на принадлежавший предприятию FFV завод Carl Gustafs Stads Gevaersfaktori.

Submachine gun m/45
Модель m/45 с отделяемым приёмником магазина

Ствольная коробка m/45, кожух ствола, спусковой механизм, спусковая скоба и складывающийся приклад получены штамповкой из листовой стали. Гладкие накладки рукоятки грубой формы изготовлены из дерева. Понятно, чьими идеями вдохновлялись шведские конструкторы. Ствол просто вставлен в ствольную коробку, его постоянно фиксирует и препятствует провороту выступ, взаимодействующий с соответствующим фрезерованным пазом. В ствольной коробке он удерживается кожухом ствола с отверстиями для охлаждения, достигающим его дульной части. При разборке для чистки нужно только отвинтить накидную гайку.

Submachine gun m/45
Ствол удерживается в ствольной коробке при помощи накидной гайки. Он остаётся в постоянном положении благодаря фиксирующему пазу

Ствольная коробка в форме трубы снизу открыта. Круглая крышка, как у финского пистолета-пулемёта Suomi, закрывает её при помощи простого байонетного соединения, которое запирается посредством усилия возвратной пружины.

Submachine gun m/45
Улучшенная крышка модели m/45В с дополнительным фиксатором на ствольной коробке

Однако эта крышка, зацепляющаяся за три углубления в трубчатой коробке, была совсем не лишена недостатков. Иногда она отделялась самостоятельно, поэтому на более поздних исполнениях вверху на ствольной коробке было приклёпано дополнительное крепление для этой крышки.

Submachine gun m/45
Со сложенным плечевым упором модель m/45 имеет длину всего 550 мм

Цилиндрический блок свободного затвора модели m/45, который для выстрела освобождается с шептала из заднего положения, весит около 770 г и имеет жёстко с ним соединённый, несменный боёк. Затвор может фиксироваться в своём переднем положении в ствольной коробке путём нажатия на рукоятку взведения. Предохранителем служит выфрезерованная выемка в задней части паза для прохода рукоятки взведения, за которую может быть зацеплена рукоятка после взведения затвора.

Submachine gun m/45
Для предохранения затвора от его отката из переднего положения нужно нажать на рукоятку взведения. Она удерживается в отверстии

Спусковой механизм выглядит простым и состоит в основном из приклёпанного качающегося спускового рычага в форме коромысла, совмещённого со спусковым крючком. У первых исполнений переводчика режима стрельбы ещё не было.
То, что стрелок может точно «в яблочко» пристрелять оружие подходящим для себя образом, наряду с перекидным целиком на 100, 200 и 300 м, обеспечивает регулируемая мушка, защищённая массивными «ушами».
Действительно, несмотря на накат тяжёлого затвора, модель m/45 может стрелять довольно точно, особенно при применении складывающегося приклада. В месте контакта со щекой стрелка, он оснащён резиновой оболочкой. При стрельбе очередями пистолет-пулемёт m/45 почти не отклоняется от линии прицеливания. Темп стрельбы находится на расчётном уровне — от 500 до 600 выстрелов в минуту, и после некоторой тренировки в обращении со спусковым крючком возможно вести и одиночную стрельбу.
Благодаря открытому с боков приёмнику магазина к пистолету-пулемёту m/45 могут присоединяться почти 1,5-килограммовый 70-патронный барабанный магазин финского пистолета-пулемёта Suomi или шведского m/37-39.

Submachine gun m/45
Ранняя модель m/45 с 70-патронным барабанным магазином. Приёмник магазина отделён

Обычно в качестве стандартного оснащения служил шведский 50-патронный коробчатый магазин, который также назывался Sarg («гроб»). Его несколько усложнённая конструкция состояла из двух пружин и двух подавателей патронов, которые в горловине магазина должны были перестроиться в один ряд. Прочный магазин весил уже 390 г без патронов, а в снаряженном состоянии оказывался тяжелее 1 кг.

Submachine gun m/45
Эти военнослужащие применяют 50-патронный коробчатый магазин во время обучения

Только в середине 1960-х годов шведская армия заменила этот магазин двухрядным прямым коробчатым магазином на 36 патронов.
Чтобы использовать новый магазин, было необходимо изменение приёмника магазина. Простое решение состояло в применении отдельно поставляемой детали, которая могла дооснастить оружие при помощи U-образного проволочного зажима и двух отверстий. Так возникло исполнение «m/45В». После извлечения проволочного зажима приёмник магазина можно было отделить и применять старый магазин.

Submachine gun m/45
Шведский солдат во время учений в 1963 г. На оружии смонтировано крепление для (отсутствующего) мешка гильзоулавливателя

Многообразие моделей и их обозначение иногда оказываются несколько запутанными. Оба первые исполнения m/45 и m/45В были предназначены только для непрерывной стрельбы.
Исполнение m/45С было оснащено байонетным выступом, подходящим для штыка от магазинной винтовки Carl Gustaf.
В 1960-е годы появилось полицейское исполнение m/45ВЕ (Е = enkelskott/одиночный выстрел), которое было оснащено переводчиком режима стрельбы. Исполнение m/45ВЕТ (Т = targas/слезоточивый газ) было специально предназначено для отстрела гранат с раздражающим веществом.

Submachine gun m/45
Исполнение под обозначением m/45ВЕТ было специально предназначено для отстрела гранат с раздражающим веществом

В конце 1970-х годов полицейское оружие было оснащено новым плечевым упором. Он подразумевал удаление верхней трубки рамочного приклада так, что можно было стрелять при надетом защитном шлеме с пристёгнутой спереди защитной маской. У исполнения Е приёмник магазина уже не был отделяемым, а стал приклёпываться. К тому же с течением времени появлялись ещё некоторые мелкие серии и опытные исполнения без кожуха ствола, с другими прицелами и разного рода плечевыми упорами.
Для обучения имелся ствол под холостые патроны. Его дульная часть с резьбой выступала вперёд из кожуха ствола, так что можно было навинтить втулку холостой стрельбы. Также существовал набор для переделки под патрон калибра .22 LR, но для целей обучения их поступило только очень небольшое количество.

Submachine gun m/45

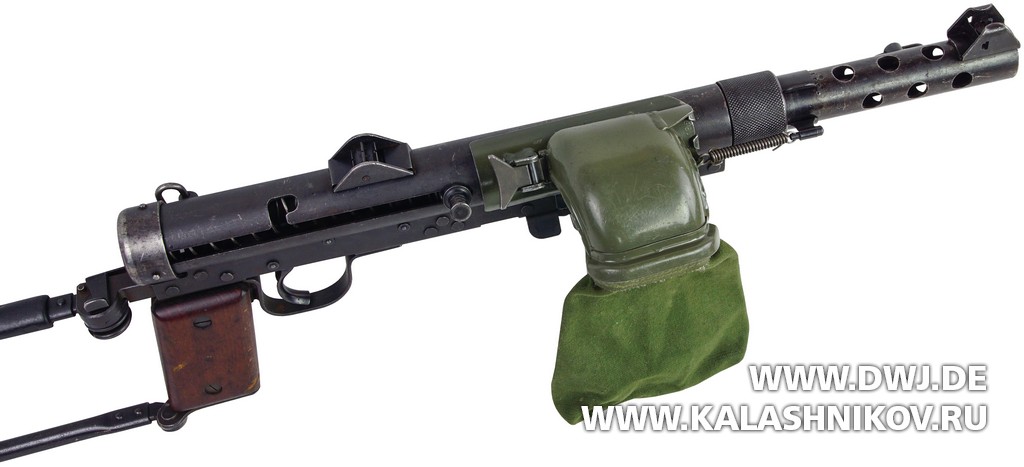

Гильзоулавливатель с мешком установлен в экстракционном окне и при помощи хомута прочно зажат на кожухе ствола

Гильзоулавливатель позволяет сберегать выбрасываемые гильзы, собирая их. Для этого его удерживающая рамка прицеплялась в экстракционном окне и при помощи подпружиненного хомута прочно зажималась на кожухе ствола. Для стрельбы в сумерках имелся набор флуоресцирующих светящихся накладок. Они транспортировались в небольшой кожаной сумочке и при необходимости надевались на прицел и мушку.

Submachine gun m/45
Накидные «ночные» прицельные приспособления с футляром для их хранения

Как показывают шведские торговые отношения с Третьим рейхом во время Второй мировой войны, нейтралитет страны не исключал оружейных сделок. После войны Швеция поставила довольно много новых m/45 таким странам, как Алжир, Эстония, Латвия, Ирландия, Парагвай, США и Ирак (в прибалтийские страны ПП поставлялся после распада СССР. — прим. редакции).
Бывшая конкурентная модель FM44 фирмы Husqvarna была тоже выведена на рынок, и Дания приобрела на неё лицензионные права. Отсюда возникла модель Hovea M/49. Германия получила некоторое количество m/45В для опробования в бундесвере и полиции, в итоге предпочтение было отдано пистолету-пулемёту UZI.
Кроме того, хорошие деловые отношения установились с Египтом. После захвата власти Гамалем Абдель Насером страна добилась независимости от Великобритании и в военно-экономическом отношении. Национализация иностранных инвестиций (в конце концов и Суэцкого канала) происходила вместе с амбициозным развитием металлургической промышленности и индустрии вооружений.
Первый проект имел отношение к шведской самозарядной винтовке Ljungmann AG42, которую египтяне переделали в винтовку Hakim калибра 7,92×57. В 1951 году последовали права на переделку модели m/45. Оружие получило наименование Port Said по названию портового города на Суэцком канале.

Submachine gun Port Said (m/45)
Модель Port Said почти не отличалась от оригинала. Был скопирован даже отделяемый приёмник магазинов

Производителем была компания Maadi Military & Civil Industries Company в одноимённом пригороде на юге египетской столицы Каир. Переполненная национальной гордостью она клеймила египетское оружие надписью Made in Egypt и называла в честь таких местностей как Хелуан и Акаба.
Египтяне настолько точно придерживались шведских проектов, что многие детали египетского и шведского производства были взаимозаменяемы. Был точно скопирован даже отделяемый приёмник магазина, так как египтяне не пользовались ни барабанным магазином, ни 50-патронным коробчатым магазином.
После более чем 15 лет эксплуатации они переработали оружие ещё раз. Так возникло упрощённое исполнение без кожуха ствола — Akaba. Оно хорошо продавалось в соседние арабские и африканские страны. К этому времени шведы уже забыли о египетской сделке. Слишком большим стало советское влияние.

Submachine gun Port Said (m/45)
Покушение на Анвара ас-Садата произошло перед работающими камерами: покушающийся стреляет по трибуне для почётных гостей из своего пистолета-пулемёта Port Said – восемь человек погибли

Также египтяне поддерживали палестинских боевиков. Поставки оружия состояли из большого количества моделей Port Said. Пистолет-пулемёт Port Said оставался долгие годы на службе, даже после принятия на вооружение автомата Калашникова и запуска собственного его производства.
Единственная, ещё производившаяся в большом количестве лицензионная модель появилась в начале 1960-х годов в Японии. Фирма Shin Chuo Kogyo из Токио на базе модели m/45 разработала пистолет-пулемёт для японских вооружённых сил. Эта модель SCK-65 и слегка изменённая следующая модель SCK-66 применялись только в Японии. Конструкторы интересным образом встроили дополнительный предохранитель на рукоятке, а также пылезащитную крышку, которая блокировала затвор в закрытом положении.
Другим крупным покупателем шведов были США. К началу войны во Вьетнаме их вооружённые силы имели только пистолеты-пулемёты Thompson и M3/M3A1 Crease Gun собственного производства. Шведское оружие было неплохим дополнением. Его абсолютная надёжность привела к почти легендарной славе Swedish K. Иностранное оружие охотно использовали такие специальные подразделения, как Special Forces или агенты ЦРУ.

Submachine gun m/45

Модель m/45В всплывала в Южном Вьетнаме в весьма значительных количествах. Однако шведская общественность очень критически рассматривала обязательства своей страны перед США во Вьетнаме и поддержку их вооружением, поэтому с 1966 г. Швеция остановила все поставки оружия в США.
Чтобы не остаться без пистолетов-пулемётов, ВМС США ещё в том же году поручили фирме Smith & Wesson разработку аналогичного (насколько это было возможным) 9-мм оружия. Уже несколько месяцев спустя прототип был готов для испытаний, однако лицензионное оружие даже не приблизилось к исходной модели. Модель S&W76 была склонна к задержкам, а складывающийся влево приклад из простой листовой стали был менее прочен, чем трубчатая конструкция оригинала.
Кучность при стрельбе одиночным огнём оставляла желать много лучшего, что происходило и от того способа, которым ствол был соединён со ствольной коробкой. Из-за отсутствия фиксирующего паза после разборки и сборки всегда изменялось положение средней точки попадания.

Submachine gun S&W 76 (m/45)
Модель S&W76 никогда не достигла надёжности шведского оригинала

Зато модель S&W76 была оснащена переводчиком режима стрельбы и обладала несколько более высоким темпом стрельбы; примерно от 700 до 750 выстрелов в минуту.
После того как не оправдались надежды на приобретение оружия военными, а параллельные поставки американским полицейским развивались не так, как надеялись, пистолеты-пулемёты в конце 1974 г. были снова изъяты из производственной программы.
В 1983 г. права на производство у фирмы S&W приобрела фирма MK Arms и изготавливала оружие под маркой MK760. На протяжении некоторого времени ВМС США снабжались фирмой MK Arms запасными частями для их старых образцов S&W76, пока в 1986 г. фирма не остановила своё производство из-за закона Firearm Owners Protection Act.
С 1984 г. фирма Global Arms производила это оружие по лицензии под индексом М76А1.
Можно вспомнить и ещё один не очень успешный проект Omega 760 Carbine по производству лицензионной самозарядной модели фирмой Tactical Company из Аризоны.

Михаэль Хайдлер (Michael Heidler), перевод Николая Ежова
