Польский «Рак». Пистолет-пулемёт PM-63

Оружие со всеми признаками PDW появилось задолго до современной моды на него

Например, в Польше первый образзц PDW (Personal Defense Weapon — оружие самообороны) был принят на вооружение в 60-е годы прошлого века. Его официальное наименование звучало «9 mm pistolet maszynowy wzór 1963 (PM-63)». Однако, он более известен под прозвищем «Rak» (по-польски — рак).

После окончания Второй Мировой войны польские исследования в области оружия были возобновлены только в 1955 году, и «отец» известного пистолета Vis wz.35 Radom Пётр Вильневчиц (Piotr Wilniewczyc) немедленно начал переделку своего проекта самозарядного пистолета под пистолетный патрон калибра 9×18 (WiR wz. 57), стандартизированный в армиях стран Варшавского договора. При этом он проиграл в армейском конкурсе конкурирующей модели, которая была официально принята на вооружение как пистолет Р-64.
Наряду с этой разработкой пистолета Вильневчиц выполнил ещё другой проект — пистолет-пулемёт калибра 9×18. По идее он задумывался исключительно как оружие самообороны, максимально лёгкое и компактное и тем самым пригодное также для скрытого ношения. Целевой группой должны были быть командиры подразделений, экипажи боевой техники, воздушно-десантные войска и сотрудники полиции и служб безопасности.

Пётр Вильневчиц, Piotr Wilniewczyc
Пётр Вильневчиц родился 31 января 1887 г. вблизи Иркутска в Сибири и вырос в Вильнюсе (сегодня Литва). В 1905 г. он отправился в Санкт-Петербург, чтобы изучать в университете математику и физику. Затем последовало изучение химии в Львовском политехническом институте. В 1915 г. Вильневчиц закончил Артиллерийское училище в Санкт-Петербурге. После того как он сменил несколько мест работы, в том числе и в качестве преподавателя в Артиллерийской офицерской школе в польском городе Торунь, Вильневчиц в 1928 г. занял место директора баллистического отдела на государственном оружейном заводе (Państwowe Wytwórnie Uzbrojenia). Он занимал этот пост вплоть до начала войны в сентябре 1939 г. Пётр сконструировал не только известный пистолет Vis wz. 35 «Radom», но также принимал участие в работе над пистолетом-пулемётом Mors. Вильневчиц умер 23 декабря 1960 г. от неизлечимого онкологического заболевания и незадолго до своей смерти сказал: «Или прежде меня прикончит рак, или я раньше закончу «Рака»

В 1956 году этот проект оформился и Вильневчиц остановился на пистолетной рукоятке, содержащей приёмное окно для магазина, а также на подвижном кожухе с интегрированным затвором, который перемещается над стволом. То есть — это как бы гибрид из классического пистолета-пулемёта и самозарядного пистолета. В модель 1957 года он ещё дополнительно установил задерживающее устройство (замедлитель) для уменьшения темпа стрельбы. Затвор при максимальном сжатии возвратной пружины удерживается, тогда как инерционный элемент замедлителя откатывается ещё несколько дальше назад.

Схема работы замедлителя пистолета-пулемёта PM-63 Rak

Откатывающийся и накатывающийся при стрельбе кожух затвора находится прямо перед лицом стрелка. Это является самой необычной особенностью конструкции. Кроме того, перед выстрелом затвор пистолета-пулемёта находится в заднем положении на шептале.

PM-63, RAK
Изначальное исполнение пистолета-пулемёта, патент номер 53724 от 1962 г. Заметны складывающийся приклад и деревянное цевьё

После смерти Петра Вильневчица в декабре 1960 года проектом занялась команда, состоящая из Мариана Вакальского (Marian Wakalski), Гжегоша Шубака (Grzegorz Czubak) и Тадеуша Беднарского (Tadeusz Bednarski), которая и продолжила работу над его совершенствованием. Ещё через год работы они смогли представить готовое оружие.
После обширной программы испытаний оно было официально принято на вооружение под наименованием «9 mm pistolet maszynowy wzór 1963 (PM-63)». Вскоре после этого, в начале 1964 года, в компании Zakłady Metalowe на так называемом заводе Waltera (металлообрабатывающий завод General Walter) в Радоме начали подготовку к серийному производству.
Пластмассовые детали передней рукоятки первой малой серии в 20 штук ещё полностью фрезеровались из цельной заготовки, так как ещё не устоялась её окончательная форма и поэтому не могли быть изготовлены литьевые формы. На левой стороне кожуха-затвора этих первых образцов оружия ещё наносился польский орёл. Разумеется, Москва не пришла от этого в восторг, и для начавшегося в 1967 г. серийного производства это изображение было запрещено.

Экземпляр из первой серии в 20 штук с серийным номером РМ-08, изготовленный в 1964 году

Пистолет-пулемёт РМ-63 выдавался преимущественно танковым экипажам, водителям и командам обслуживания боевой техники. Два года спустя конструкция была переработана, но скорее не из-за технической необходимости, а для снижения стоимости изготовления. Принцип функционирования не изменился.
Спусковой механизм пистолета-пулемёта РМ-63 выполнен таким образом, что при лёгком нажатии на спусковой крючок можно стрелять одиночными выстрелами, а при сильном — осуществлять непрерывную стрельбу.

Режим ведения огня из ПП PM-63 Rak менялся в зависимости от глубины нажатия на спусковой крючок

Большое преимущество своего оружия Вильневчиц видел в верхней части ствольной коробки, откатывающейся и накатывающейся как пистолетный затвор. Благодаря такому относительно открытому исполнению механизм не заклинивался. Он сам однажды сравнил это с римской сандалией: если камешек попадёт в сандалию, то, чтобы избавиться от него, человек, носящий её, должен только потрясти ногой. Если же он попадёт в зашнурованный ботинок, то, чтобы его удалить, понадобится много времени. Это звучит вполне логично, однако с другой стороны совсем не так уж легко камешку попасть в зашнурованный ботинок.

Модель РМ-63 в серийном исполнении 1970 г., передняя рукоятка откинута и плечевой упор выдвинут

Переднее удлинение кожуха затвора служит компенсатором и ослабляет подброс оружия. За форму польские солдаты называли его «ложка». Это удлинение способствует появлению у пистолета-пулемёта РМ-63 другого необычного свойства: он может быть взведён одной рукой. Нужно, удерживая оружие за пистолетную рукоятку, просто упереть «ложку» в твёрдый предмет и один раз решительно нажать вперёд. Пистолет-пулемёт уже взведён.
Другой особенностью пистолета-пулемёта РМ-63 является замедляющий механизм. В задней части кожуха находится инерционный элемент и подпружиненная фиксирующая защёлка. При откате кожух захватывается защёлкой в своём заднем положении, тогда как внутренний инерционный элемент, сжимая пружину, перемещается ещё дальше назад. Только когда инерционный элемент под действием пружины снова передвинется вперёд, он надавит на защёлку вниз и кожух будет освобождён для наката.
У ранних моделей инерционный элемент изготавливался монолитным, из тяжёлого, но и дорогого вольфрама. С начала 1970-х годов он стал изготовляться двухэлементным из намного более дешёвой стали. В дальнейшем (из экономических соображений) вольфрамовые инерционные элементы стали заменяться на стальные даже на уже имеющемся в наличии оружии. Стальной инерционный элемент снижал скорострельность с величины свыше 1000 выстрелов в минуту до уровня примерно от 600 до 650 выстрелов в минуту.

Изначально монолитный вольфрамовый инерционный элемент был заменён стальным двухэлементным, возвратная пружина усилена

Благодаря передней откидывающейся рукоятке из пистолета-пулемёта РМ-63 можно стрелять с двух рук. Её использование требует привычки, так как при стрельбе во время процесса перезаряжания рука стрелка находится близко к дульному срезу — под ним. Несколько большую безопасность в этом случае обеспечивал только введённый при серийном производстве компенсатор («ложка»).
И именно безопасность была также поводом вновь переконструировать первоначальный плечевой упор. Он был выполнен как складывающийся приклад, который мог «накидываться» на ПП вдоль кожуха сверху, а раскладываться мог, только если ствол был оголён и кожух находился в заднем положении. Таким образом, стрелок должен был манипулировать рукой прямо перед дульным срезом взведённого оружия! Поэтому при серийном производстве был применён выдвижной плечевой упор, который хоть и был более шатким, но всё-таки обеспечивал большую безопасность.

Пистолет-пулемёт РМ-63 на польской военной кобуре

Конструкторы Рышард Хельмицкий (Ryszard Chełmicki) и Эрнест Дурасиевич (Ernest Durasiewicz) в октябре 1972 года запатентовали в Польше переднюю рукоятку и плечевой упор (патент 65772). Однако оба «отличительных признака» не стали популярными, так как после некоторого периода эксплуатации упор становился ещё более шатким, а небольшая тонкая пластина затыльника не годилась для стабильной прикладки к плечу. Каждый раз её нужно было разворачивать на 270˚, и, вероятно, изначально она была задумана для того, чтобы обеспечивать возможность сложиться под заднее окончание кожуха. Во многих подразделениях откинутую пластину затыльника постоянно закрепляли изолентой.

Затыльник приклада ПП Rak PM-63

После некоторой эксплуатации передняя рукоятка тоже ослаблялась и всё более затрудняла надёжное прицеливание. Поэтому стрелковая тренировка чаще всего происходила при сложенной рукоятке.
Вскоре после принятия пистолета-пулемёта РМ-63 с 25-патронным магазином на вооружение должен был быть разработан ещё более короткий магазин. Оружие должно было быть пригодным для ношения в кобуре и поэтому не оснащалось ремнём для переноски. Однако магазин слишком сильно выступал из пистолетной рукоятки, и поэтому многие члены танковых экипажей и другие пользователи предпочитали носить пистолет-пулемёт неснаряженным.

Экипажи танков с пистолетами-пулемётами РМ-63

Вровень с рукояткой оканчивался только магазин вместимостью 15 патронов, и поэтому он мог постоянно оставаться в оружии. Заметно то, что, хотя разработчики пистолета-пулемёта РМ-63 и были хорошими конструкторами, но располагали малым практическим опытом в области разработки пистолетов-пулемётов. Так, множество изменений претерпел механизм фиксации магазина, и не всегда к удовольствию пользователей. Хотя магазины больше не могли случайно отсоединяться, но при этом становилась сложной эксплуатация ПП в перчатках.

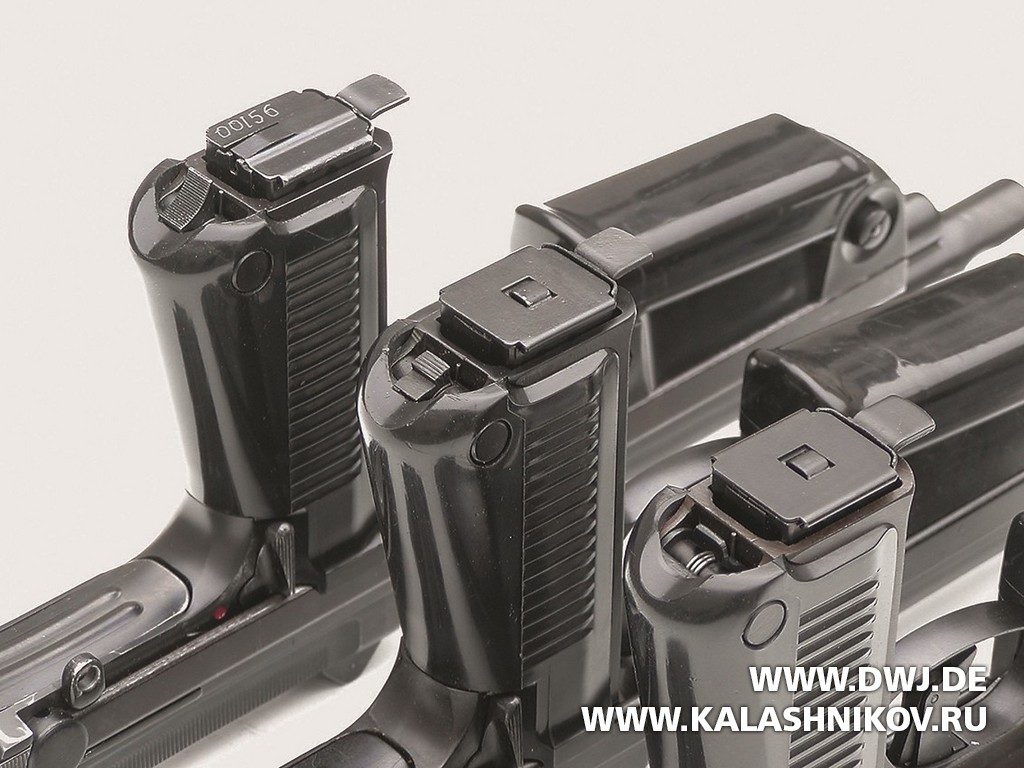

Различные варианты защёлки магазина ПП PM-63 Rak

Фиксирующая защёлка замедляющего механизма тоже должна была быть оснащена дополнительной удерживающей пружиной, так как при сборке оружия должна была находиться в определённом положении. Если солдат не обращал на это внимания, что часто происходило на практике, она повреждалась и становилась непригодной для эксплуатации.

Позднее (внизу) фиксирующая защёлка стала удерживаться в правильном для сборки оружия положении пружиной. Шарнир плечевого упора ПП PM-63 Rak справа получил нажимной предохранительный рычаг

В 1978 году для тренировок был выпущен ствол под холостые патроны, разработанный и запатентованный Марианом Грышкиевичем (Marian Gryszkiewicz) и Рышардом Хельмицким (Ryszard Chelmicki). Снаружи он не отличается от нормального ствола. Только канал выполнен настолько узко, что возможна автоматическая стрельба и холостыми патронами, не имеющими пули. Кроме того, под девизом проекта Safloryt Грышкиевич разработал цельнометаллический глушитель звука. Так как он всё-таки перекрывал прицельную линию оружия, то на его корпусе были приварены ещё одни прицел и мушка. Из-за мешающего компенсатора («ложки») понадобился удлинённый ствол с резьбой на дульной части. Благодаря дозвуковой начальной скорости пули патрона 9×18 можно было стрелять штатными патронами.

Стволы и возвратные пружины ПП PM-63 Rak в сравнении: вверху 1967 г., внизу 1975 г.

В начале 1970-х годов множество пистолетов-пулемётов РМ-63 экспортировалось в другие страны через польскую торговую компанию Cenzin Foreign Trade Enterprises. При этом компания Cenzin была инициатором изготовления также варианта калибра 9×19 для международного рынка. Из-за более мощного патрона масса кожуха-затвора должна была быть увеличена до 550 г. Вопреки некоторым сомнениям это исполнение, обозначенное как РМ-70, функционировало безупречно, и отдача тоже была только незначительно сильнее. Тем не менее, по неизвестным причинам оно осталось только в виде опытной серии в 20 штук.

Схема ПП PM-63 Rak

Так как никакая другая армия пистолет-пулемёт РМ-63 на вооружение официально не приняла, то в государствах коммунистической направленности он нашёл распространение как полицейское оружие. Кроме прочего, экспорт осуществлялся на Кубу и во Вьетнам. По теневым каналам некоторое количество пистолетов-пулемётов попало в руки RAF (Rote Armee Fraktion = «Фракция красной армии» — немецкая леворадикальная террористическая организация. — Прим. переводчика) и других левых группировок. Есть фотография даже самого Ясира Арафата, перед которым лежит пистолет-пулемёт РМ-63 в кобуре.
Народная полиция ГДР (VoPo) применяла оружие под обозначением Klein-Maschinenpistole PM-63 (малогабаритный пистолет-пулемёт РМ-63). После политических перемен несколько штук, правда, только на короткое время, поступили в оружейный фонд саксонской полиции.

Польский морской пехотинец с ПП PM-63 Rak

Китай тоже заинтересовался пистолетами-пулемётами РМ-63 и производил их по готовому образцу без лицензии. С 1979 года компания Norinco изготавливала оружие как Modell 82. При этом возникли два слегка отличающиеся варианта: идентичная копия и с удлинённой прицельной линией. Для этого прицел был перемещён на задний конец кожуха. К тому же китайские образцы оружия получили антабки для закрепления ремня для переноски.
За десять лет производства (с 1967 до 1977 гг.) было изготовлено 70 000 пистолетов-пулеметов стандартной модели РМ-63. Пистолет-пулемёт стал именно тем, для чего изначально и предназначался — хорошее оружие самообороны.
Лешек Эренфайхт и Михаэль Хайдлер (Leszek Erenfeicht und Michael Heidler), перевод Николая Ежова
