Оружие массового производства. Пистолет-пулемёт Шпагина ППШ-41

PPSch41

Ещё не прошло и пяти месяцев с начала немецкого вторжения в Советский Союз, как там началось серийное производство пистолета-пулемёта, который в конце концов был изготовлен в количестве более пяти миллионов экземпляров, и, бесспорно, ставший самым известным советским пистолетом-пулемётом Второй мировой войны: ППШ-41.

Создатель ППШ Георгий Семёнович Шпагин родился в 1897 году в крестьянской семье в деревне Клюшниково. С 1916 по 1920 год он служил оружейным мастером в пехотном полку. После демобилизации нашёл работу в конструкторском бюро оружейного завода в г. Коврове (уточним, что в 1916 г. Г. С. Шпагин был призван в царскую армию и направлен в полковые оружейные мастерские, после революции он вступил в РККА, где с 1918 до 1920 г. служил оружейным мастером в стрелковом полку, а после демобилизации поступил слесарем в опытную мастерскую проектно-конструкторского бюро Ковровского пулемётного завода. — Прим. переводчика). Этот шаг определил направление его будущей деятельности, так как руководителем у него был, ни больше ни меньше, известный конструктор оружия Василий Алексеевич Дегтярёв (в 1920 г. В. А. Дегтярёв возглавлял опытную мастерскую ПКБ Ковровского пулемётного завода. — Прим. переводчика). В дальнейшем Шпагин участвовал в работе над пулемётами и разработал лафет для размещения пулемёта в танке (шаровую установку для монтажа в танке 6,5-мм спаренного ручного пулемёта системы Фёдорова — Шпагина. — Прим. переводчика), улучшал существовавшие пулемёты и, кроме прочего, сконструировал ленточный подающий механизм для крупнокалиберного 12,7-мм пулемёта Дегтярёва с подачей патронов из дискового магазина, который после этого был переименован в «ДШК образца 1938 г.» (Дегтярёв-Шпагин). Наряду с этим, он занялся конструированием пистолета-пулемёта.

Георгий Семёнович Шпагин (1897–1952 гг.)

Конструктор советского пистолета-пулемёта ППШ-41 Георгий Семёнович Шпагин (1897–1952 гг.). К сожалению, в оригинальной статье немецкого издания DWJ приведена фотография советского конструктора стрелкового оружия Сергея Гавриловича Симонова (1894–1986 гг.).

В Советском Союзе разработка пистолетов-пулемётов началась ещё в середине 1920-х годов, однако из-за консервативных взглядов генералитета шла довольно вяло. Уже в начале 1939 г. после выпуска менее 5000 экземпляров производство пистолетов-пулемётов Дегтярёва ППД образца 1934 г., начавшееся в 1935 году, было остановлено и все уже изготовленные образцы оружия поступили на склады. Чтобы генералитет признал необходимость такого оружия потребовался горький опыт советско-финской Зимней войны. Таким образом, в 1940 г. было решено начать производство улучшенных моделей Дегтярёва ППД обр. 1934/38 и ППД обр. 1940 г.

Пистолеты-пулемёты ППД были очень популярны в войсках, прежде всего из-за большого запаса патронов в барабанном магазине, вмещающем 71 патрон. Но несмотря на многочисленные конструктивные изменения, пистолеты-пулемёты Дегтярёва при производстве требовали больших материальных ресурсов и времени, а выпуск не мог покрыть постоянно возрастающего спроса.

Пистолет-пулемёт Дегтярёва ППД обр. 1940 г

Хотя модели ППД были надёжными, а также очень популярными в войсках, однако они были сложными и к тому же дорогими в производстве

Шанс Шпагина

26 августа 1940 г. пробил час Шпагина: он смог представить в Артком ГАУ (Артиллерийский комитет Главного артиллерийского управления) прототип своего, разработанного в это время, пистолета-пулемёта. В конструкции он обобщил опыт войны с Финляндией и сознательно обратил внимание на как можно более простое изготовление.

После многочисленных испытаний опытных образцов оружия в ноябре 1940 г. состоялись обширные сравнительные стрельбы из вновь разработанного оружия: 25 пистолетов-пулемётов Шпагина против 15 пистолетов-пулемётов Бориса Гавриловича Шпитального, а также для сравнения несколько уже принятых на вооружение моделей Дегтярёва. Несмотря на то что оружие Шпитального смогло показать более низкое рассеивание и большую начальную скорость, оружие Шпагина подкупало простым обращением с ним, меньшим весом 3,5 кг и технологическими преимуществами при изготовлении. Вероятно, последнее из перечисленного имело тогда решающее значение, так как время изготовления пистолета-пулемёта Шпагина — 5,5 часов — составляло только половину от длительности производства одного пистолета-пулемёта ППД-40.

Полная разборка пистолета-пулемёта ППШ-41 с барабанным магазином

Полная разборка пистолета-пулемёта ППШ-41 с барабанным магазином. Изготовление одного образца оружия требовало всего 5,5 часов. Фото: канал C&Rsenal

21 декабря 1940 г. разработка Шпагина была принята на вооружение Красной Армии в качестве нового штатного пистолета-пулемёта под официальным обозначением «7,62 мм пистолет-пулемёт Шпагина обр. 1941 г.».

Пистолет-пулемёт Шпагина раннего выпуска (ППШ-41)

ППШ-41 раннего выпуска с секторным прицелом с диапазоном дальностей от 50 до 500 м и незащищённой мушкой. Более поздние версии ППШ-41 имели перекидной прицел на дальности 100 и 200 м

В качестве места расположения для изготовления был выбран небольшой городок Загорск, удалённый от Москвы на расстояние всего нескольких часов езды на автомобиле. Там в октябре 1941 г., то есть всего несколько месяцев спустя после немецкого вторжения 22 июня, началось серийное производство. Вскоре совершенно неожиданные успехи немецкой армии показали, что выбор места был неудачным и возникла опасность, что в обозримое время город может быть захвачен. Поэтому последовала срочная эвакуация предприятия в Вятские Поляны (Восточный Урал), совсем близко от крупного оружейного завода в Ижевске.

Технологичный пистолет-пулемёт ППШ-41 быстро стал изготавливаться в больших количествах и, таким образом, несмотря на эвакуацию производственных цехов подальше от отступающего фронта, только до конца 1941 года было поставлено свыше 92 тысяч штук. В следующем году выпуск увеличился почти до 1,5 миллионов, а до конца войны общее количество изготовленных экземпляров достигло уровня 5 миллионов.

Пистолет-пулемёт Шпагина (ППШ-41) с барабанным магазином

Советский пистолет-пулемёт ППШ-41 калибра 7,62х25 с присоединённым барабанным магазином на 71 патрон, а также лежащим под ним коробчатым магазином, вмещающим 35 патронов

ПШ-41 калибра 7,62×25

Пистолет-пулемёт работает за счёт отдачи свободного затвора, находящегося перед выстрелом на шептале в заднем положении, откат которого тормозится буфером. Заменяемый ударник жёстко закреплён и его боёк выступает наружу из зеркала затвора. Режим стрельбы можно выбирать при помощи движка, расположенного прямо перед спусковым крючком. Если он передвинут назад, то обеспечивается режим одиночной стрельбы, если сдвинуть его вперёд — можно стрелять непрерывной очередью. Оружие хорошо лежит в руках, несмотря на высокий темп стрельбы почти 1000 выстрелов в минуту. Передняя, скошенная часть кожуха ствола, выполняет функцию компенсатора. Спусковой механизм не имеет предупреждения. В качестве предохранителя служит простой движок вверху на рукоятке взведения, причём как во взведённом состоянии, так в переднем положении затвора.

Подача в пистолете-пулемёте может осуществляться из барабанного магазина, вмещающего 71 патрон, или из разработанного позднее коробчатого магазина на 35 патронов. Хотя благодаря своей вместимости барабанные магазины были популярны, но они имели тот недостаток, что довольно медленно переснаряжались в бою. Кстати, они не были взаимозаменяемы с магазинами от ППД-40.

Прицеливание осуществлялось через перекидной прицел на 100 и 200 м, а у пистолетов-пулемётов раннего выпуска — через секторный прицел с установками от 50 до 500 м. В течение времени производства проводились различные улучшения конструкции: неприкрытая сначала мушка стала обеспечиваться приклёпанным предохранителем, выполненным из полосы листовой стали, ствол стал хромироваться, а буфер затвора изготавливаться из менее дорогостоящего материала (предохранитель мушки сначала был пружинным, а затем крепился к кожуху ствола точечной сваркой. — Прим. переводчика). В полости приклада ППШ-41 размещались принадлежности для чистки.

Пистолет-пулемёт Шпагина (ППШ-41) содержимое приклада

В приклад укладываются: разборный шомпол, отвёртка и шнур для чистки. Маслёнка с двумя отделениями переносится в подсумке

Разборка происходит очень просто: нужно нажать на защёлку, расположенную на заднем конце ствольной коробки, и, нажав на кожух над дульной частью ствола, повернуть ствольную коробку. Затем несколько отвести затвор назад и вынуть его вверх вместе с возвратно-боевой пружиной и буфером.

Пистолет-пулемёт Шпагина (ППШ-41) открытие ствольной коробки

После нажатия на подпружиненный колпачок на конце ствольной коробки можно откинуть её вверх

Однако простая конструкция имела и скрытые недостатки: самым весомым из них было недостаточно надёжное предохранение. Всегда сохранялась опасность случайного выстрела при сильном сотрясении или падении оружия. В случае ослабления винтов узла спускового механизма (вероятно, автор имеет в виду хвостовой винт, которым спусковая коробка соединяется с ложей. — Прим. переводчика) затвор больше не будет становиться на боевой взвод, так что оружие станет непрерывно стрелять, пока не будет израсходован магазин. Барабанные магазины тоже часто не выносили нагрузки. Работу внутреннего механизма могли легко блокировать вмятины.

Пистолет-пулемёт Шпагина (ППШ-41) предохранитель

Единственный предохранитель состоит из движка на рукоятке взведения

В отличие от западных воюющих держав, в Советском Союзе пистолеты-пулемёты стали основным оружием пехоты — это обстоятельство, которое вермахт мучительно ощутил на себе. Точно таким же мог быть и немецкий пистолет-пулемёт МР40, но со своим 32-патронным магазином в решающие моменты он всё же уступал ППШ-41, оснащённому барабанным магазином на 71 патрон. Остальное довершало большое количество русских стрелков, вооружённых пистолетами-пулемётами. Соответственно, трофейные ППШ-41, которые в вермахте обозначались как MP 717®, были популярны и очень редко передавались в места сбора трофейного имущества. Были даже попытки переделать пистолет-пулемёт ППШ-41 под патрон калибра 9×19. Для этого был нужен новый ствол и штампованный из листовой стали адаптер для приёмного окна магазина, чтобы иметь возможность присоединять коробчатый магазин от МР40.

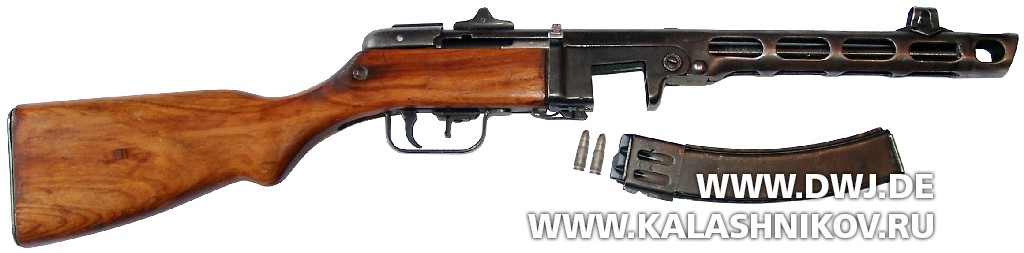

Пистолет-пулемёт Шпагина (ППШ-41) позднего периода выпуска

Большинство ППШ-41 более позднего периода производства оснащены перекидным прицелом, а также защищённой мушкой

Дальнейшие разработки

В феврале 1942 г. Шпагин представил Артиллерийскому комитету версию своего пистолета-пулемёта, специально модифицированного для танковых экипажей и десантников, у которого деревянный приклад теперь мог отсоединяться. Но преимущество сводили на нет ненадёжное крепление и увеличившийся вес. Оружие было отклонено. Нужна была другая переделка. Шпагин представил результат уже в мае того же года: пистолет-пулемёт ППШ-42.

Его основной признак — это прямоугольная штампованная из стального листа ствольная коробка, дополненная отделяемым деревянным прикладом или металлическим складывающимся плечевым упором. Упрощённый спусковой механизм позволял вести только непрерывную стрельбу, в остальном внутреннее устройство оружия не отличалось от пистолета-пулемёта ППШ-41.

Предохранитель состоит из расположенной сбоку длинной пылезащитной крышки с вырезами для рукоятки взведения. Если крышка закрывает паз коробки, то она блокирует рукоятку взведения в одном из вырезов в зависимости от её положения. Несмотря на то что пистолет-пулемёт ППШ-42 произвёл хорошее впечатление при испытаниях, проведённых с 30 мая по 2 июня, он занял только второе место. Победила конструкция Алексея Ивановича Судаева. Его пистолет-пулемёт ППС-42 был также прост в изготовлении и обладал пониженным рассеиванием. Для большей уверенности были ещё проведены войсковые испытания малой серии из 250 штук ППШ-42, но решение больше не изменилось.

Пистолет-пулемёт Шпагина (ППШ-42) обр. 1942 г.

Улучшенная Шпагиным модель обр. 1942 г. была изготовлена для войсковых испытаний в количестве всего 250 штук

В виде эксперимента пистолет-пулемёт ППШ-41 применялся даже как бортовое оружие самолёта: в 1944 г. в КБ Туполева экспериментировали с установкой пистолетов-пулемётов для обстрела наземных целей. Поэтому несколько бомбардировщиков типа Ту-2Ш получили платформу с 88 пистолетами-пулемётами, установленную в бомбовом отсеке. Пистолеты-пулемёты были направлены вниз под углом 45o, каждый был оснащён обычным барабанным магазином для патронов и стрелять они могли только одновременно. Но оказалось, что боезапас барабанов по 71 патрону в каждом слишком мал, а перезаряжание в полёте непрактично, поэтому проект был закрыт.

После окончания войны Шпагин экспериментировал с изогнутыми стволами, чтобы тем самым лучше защитить танк от нападавшей пехоты. Вероятно, прототипом ему послужил разработанный для этой цели изогнутый ствол (криволинейная насадка на ствол. — Прим. переводчика) для штурмовой винтовки StG 44. Шпагин тоже изогнул ствол вместе с кожухом на 30o. В остальном конструкция оружия оставалась неизменной и даже ничего не известно о специальном прицеле. Однако испытания прошли явно неудовлетворительно: к прекращению работ привели сильно уменьшившаяся начальная скорость пули и большое рассеивание на дальностях до 50 м.

Групповая фотография советских солдат с пистолетами-пулемётами ППШ-41 и ППС-3

Групповая фотография с пистолетами-пулемётами ППШ-41 и ППС-3

Деятельность Г. С. Шпагина была высоко оценена. За пистолет-пулемёт и другие различные разработки как, например, осветительный пистолет, ему были присвоены многочисленные высокие награды: звание Герой Социалистического Труда, Сталинская премия второй степени, три ордена Ленина, орден Суворова второй степени и орден Красного Знамени. После войны из-за серьёзных проблем со здоровьем Г. С. Шпагин расстался с профессиональной деятельностью, но остаток своей жизни он провёл в г. Вятские Поляны. Там 6 февраля 1952 г. он умер в возрасте 56 лет. Сегодня он покоится на Новодевичьем кладбище в Москве.

Производство пистолетов-пулемётов ППШ-41 в России закончилось уже вскоре после войны. С декабря 1959 г. с конвейера в Вятских Полянах стадо сходить новое поколение оружия — пулемёт Михаила Тимофеевича Калашникова РПК.

Иностранные копии

В других коммунистических странах копии ППШ-41 оставались в производстве ещё долгое время. В 1950 г. Китай начал собственное производство копии, называвшейся Modell 50, Польша приступила к выпуску в 1952 г., а Северная Корея только в 1955 г.

В Югославии конструкция претерпела большую переработку, так что оружие, изготовленное на заводе Zavodi Crvena Zastava в городе Крагуевац в виде образца Modell 49 имело со своим прототипом уже только внешнюю схожесть. Так, например, ствольная коробка больше не была откидывающейся, теперь для разборки нужно было сзади отвинтить крышку. Характерный кожух ствола стал цилиндрическим и имел множество небольших отверстий для охлаждения. Однако коробчатые магазины остались взаимозаменяемыми.

В слегка изменённой форме с фрезерованными деталями ППШ-41 был скопирован хорватами и с 1991 г. производился в виде пистолета-пулемёта Šokac калибра 9×19 во время войны в Югославии.

Автор выражает благодарность Александру Ющенко и каналу C&Rsenal за представленные фотографии.

Михаэль Хайдлер (Michael Heidler) Перевод Николая Ежова
