На роликах. Пистолет P211

На базе самозарядного пистолета Р210 дипломированный инженер Зденек Порш (Zdenek Pors) и Леон Кроттэ (Leon Crottet) разработали интересное оружие, получившее название Р211, основой которого явилась оригинальная рамка в сборе модели SIG P210–6. В настоящей статье автор объяснит конструкцию и принцип работы пистолета

При разработке нового самозарядного пистолета Р210 конструктор компании SIG Макс Мюллер (Max Müller) соединил свои идеи с хорошо себя зарекомендовавшими решениями. Принцип действия автоматики был основан на запирании при помощи «гребёнки» боевых упоров системы Браунинга с жёстким замыканием и на запатентованной Мюллером системе перекоса ствола посредством замкнутого фигурного выреза в приливе, расположенном в нижней части ствола. При этом короткий прямолинейный ход ствола происходит до вылета пули, после чего осуществляется его перекос.

База для пистолета Порша

Пистолет ČZ vz.52, также именуемый М52, под патрон 7,62х25 был разработан в ЧССР конструктором Яном Кратохвилом (Jan Kratochvil 1912–2002), работавшем на заводе Ceská Zbrojovka в городе Страконице (Strakonice). Этот армейский пистолет имел оригинальный узел запирания канала ствола при помощи жёсткого замыкания с использованием пары зауженных в средней части роликов. В британском патенте 1950 года за номером 668117 это изобретение закреплено за компанией Ceská Zbrojovka. Конструктор и владелец компании Korriphila GmbH из Ульма Эдгар Будишовский (Edgar Budischowsky) на базе модели ČZ vz.52/М53 выпустил свой пистолет HSP 70 под патрон 9 mm Luger. Расположенная в городе Стиава (Stiava) итальянская компания Delta AR s.r.l. производит линейку пистолетов Top-Gun, являющихся копиями модели ČZ vz.52/М53.

Зденек Порш c пистолетом SIG Р211
Нескрываемая радость дипломированного инженера Зденека Порша в связи с появлением опытного образца пистолета Р211


Мотивация спортивного стрелка Порша

Инженеру Зденеку Поршу, буквально очарованному созданным на его быв-шей родине пистолетом ČZ vz.52/М53, довольно быстро стало ясно, что спусковой механизм армейского пистолета не отвечает требованиям, предъявляемым к оружию для спортивной стрельбы. В 2011 году он поставил себе цель, заключавшуюся в создании на базе модели ČZ vz.52/М53 абсолютно нового пистолета, ствол которого при отдаче имел бы только прямолинейное движение без перекоса. В ходе рождения идеи и воплощения её в жизнь образовался тандем Зденека Порша и Леона Кроттэ. Последний довольно быстро убедил своего партнёра в том, что у новой модели должна быть рамка в сборе пистолета Р210, а не надо начинать весьма дорогостоящий эксперимент с рамкой новой конструкции. Так появился сменный модуль, который имел большое преимущество в том, что его можно устанавливать на проверенную рамку модели SIG. Этим и занялся Леон Кроттэ. Он сделал ствольную группу из заготовки компании Lothar Walther. На рукоятке были установлены щёчки производителя Karl Nill GmbH. Затворную группу, включая мелкие детали, изготовила компания MadMech AG, находящаяся в швейцарской коммуне Эглисвиль (Egliswil). Новый спортивный пистолет был готов в 2015 году. Он получил обозначение Р211, что, по замыслу конструкторов, должно напоминать о 2011 годе, когда зародилась идея создания нового оружия.

Пистолет SIG Р211. Вид справа
Новый самозарядный пистолет конструкторов Порша и Кроттэ: от запирания при помощи «гребёнки» к инерционному роликовому затвору с геометрическим замыканием, от принципа отдачи ствола при его коротком ходе с последующим перекосом к принципу прямолинейной отдачи ствола при его коротком ходе без перекоса


Биографии Порша и Кроттэ

Дипломированный инженер Зденек Порш родился в Праге в 1977 году. Он изучал машиностроение и специализировался на энергетической технике. Порш защитил диссертацию в Рейнско-Вестфальском техническом университете в городе Ахен (Rheinisch-Westfälische Technische Hochschule Aachen), Германия. Вот уже более 10 лет он живёт в Швейцарии и занимается разработкой камер сгорания газовых турбин в одном из проектно-конструкторских бюро. В свободное время Порш увлекается преимущественно огнестрельным оружием и спортивной стрельбой.

Леон Кроттэ родился в 1947 году в Цюрихе. Он получил образование специалиста по точной механике и в 1975 году в Тургау (Thurgau) основал компанию Waffen Crottet GmbH, которая занимается работами с нарезным оружием и торговлей. Известность получили действующие миниатюрные копии оружия и патроны к ним, изготовленные в масштабе 1:2.

Пистолет SIG Р211. Неполная разборка
Неполная разборка пистолета Р211 с рамкой в сборе модели SIG P210–6. 1 — направляющая втулка ствола. 2 — затвор. 3 — рычаг затворной задержки, ось которого неподвижно соединяет с рамкой нижнюю часть личинки затвора с направляющими для роликов. 4 — группа УСМ.
5 — нижняя часть личинки затвора с направляющими для роликов. 6 — фиксирующий штифт, соединяющий верхнюю часть личинки затвора, расположенную в районе патронника, с её нижней частью с направляющими для роликов. 7 — ствол с расположенной в районе патронника верхней частью личинки затвора с роликами. 8 — левый и правый ролики. 9 — возвратный механизм. 10 — магазин. 11 — рамка в сборе.


Принцип работы пистолета Р211

Для выстрела следует дослать патрон в патронник, после чего он запирается при помощи двух роликов: оружие готово к стрельбе. При нажатии на спусковой крючок курок наносит удар по ударнику, боёк которого ударяет по капсюлю и производит воспламенение находящегося в гильзе порохового заряда. Расширяющиеся пороховые газы выталкивают из гильзы пулю и придают ей поступательное движение в канале ствола по направлению к дульному срезу. Одновременно с этим возникает сила отдачи, воздействующая на ствол и соединённую с ним затворную группу. Они движутся в заднем направлении. Во время прохождения пулей канала ствола он находится в запертом состоянии, так как верхняя часть личинки затвора с роликами перемещается вдоль переднего прямого участка его нижней части. Затем ролики утапливаются в боковых направляющих нижней части затвора, тем самым прекращая запирание с геометрическим замыканием. Оставшаяся энергия воздействует на затвор, обеспечивая его откат, взведение курка, извлечение и выброс стреляной гильзы.

Пистолет SIG Р211. Ролики затвора
3. Положение роликов в верхней части личинки затвора, расположенной в районе патронника, а также нижняя часть личинки затвора с направляющими для роликов.
1 — левый и правый ролики. 2 — верхняя часть личинки затвора, расположенная в районе патронника. 3 — нижняя часть личинки затвора с направляющими для роликов (по сравнению с пистолетом CZ vz. 52/М52 выполнена более изящно). 4 — фиксирующий штифт, соединяющий верхнюю часть личинки затвора, расположенную в районе патронника, с её нижней частью с направляющими для роликов. 5 — прямой участок нижней части личинки затвора, обеспечивающий перемещение роликов параллельно оси канала ствола до вылета пули

У оружия с автоматикой, использующей силу отдачи, следует обратить внимание на два существенных момента. У систем с прямолинейным ходом ствола и соединённой с ним затворной группой на них воздействует сила отдачи, инициируемая движением пули, без чего автоматика работать не будет. У систем с силовым замыканием (со свободным затвором) действует другой принцип. Здесь автоматика основана на действии давления пороховых газов на гильзу и, соответственно, на затвор.

Пистолет SIG Р211. Вид снизу на затвор
4. Вид снизу на затвор со стволом, возвратной пружиной и затворной группой.
Фото 1: затвор с подвижным жёстким замыканием в закрытом состоянии. Фото 2: затвор в открытом состоянии. 1 — затвор с направляющими. 2 — возвратная пружина. 3 — левый и правый ролики в «карманах» затвора. 4 — верхняя часть личинки затвора, расположенная в районе патронника. 5 — ось рычага затворной задержки (одновременно неподвижно соединяет с рамкой нижнюю часть личинки затвора с направляющими для роликов). 6 — рычаг затворной задержки. 7 — подвижная верхняя часть личинки затвора, расположенная в районе патронника

После покидания пулей канала ствола и короткого хода верхней части личинки затвора вдоль переднего прямого участка его нижней части ролики выходят из зацепления и утапливаются в карманах нижней части: запирание прекращается. При движении затвора назад происходит извлечение и выброс стреляной гильзы с одновременной постановкой оружия на боевой взвод. Возвратная пружина перемещает затвор, ствол и затворную группу в крайнее переднее положение. При этом из магазина извлекается и досылается в патронник новый патрон, после чего происходит геометрическое замыкание затворной группы. Во время последующего выстрела весь процесс повторяется.

Пистолет SIG Р211. Кинематическая схема работы роликового затвора
Кинематическая схема работы роликового затвора. Отчётливо видно параллельное расположение роликов относительно оси канала ствола при его запирании с использованием геометрического замыкания. Рис. 1: затвор закрыт. Рис. 2: затвор открыт. 1 — возвратная пружина.
2 — личинка затвора с двумя карманами для запирания при помощи роликов посредством геометрического замыкания.
3 — левый и правый ролики. 4 — ствол с верхней частью личинки затвора, расположенной в районе патронника. 5 — патрон.
6 — рамка. 7 — короткий прямолинейный ход верхней части личинки затвора параллельно оси канала ствола относительно её нижней передней части, имеющей прямоугольную форму. 8 — неподвижно соединённая с рамкой нижняя часть личинки затвора с направляющими для роликов.


Отличия «роликовых затворов»

Термин «роликовый затвор» довольно часто встречается в специальной литературе. Однако, как правило, авторы не утруждают себя объяснениями, что же это такое. Часто утверждается, что автоматическая винтовка G3 компании Heckler & Koch имеет роликовый затвор. То же самое говорится и относительно пулемётов MG 42, MG 1, MG 2 и MG 3. Раннее издание одного классического учебника по стрелковому оружию содержало неправильное описание роликового затвора чехословацкого армейского пистолета ČZ vz. 52/М52. В частности, в нём было написано следующее: «…особенно интересную конструкцию имел ранее состоявший на вооружении чехословацкой армии пистолет М52, полусвободный затвор которого запирался роликами, как у пулемёта MG 42…» Один оружейный журнал при описании системы запирания пистолета ČZ vz. 52/М52 допустил ошибку. В нём было написано: «…здесь речь идёт о свободном роликовом затворе с запиранием скосами клина…». Оба приведённых примера являются типичными неточностями, к сожалению, также встречающимися и в кругу специалистов относительно понятия «роликовый затвор». Кроме того, здесь неправильно используются понятия «жёсткое запирание» и «полусвободное запирание». Несмотря на то что компания Heckler & Koch, начиная с выпущенного в 1970 году официального издания «Полусвободный затвор с роликовым замедлением, его кинематика и конструкция», неоднократно подробно разъясняла принцип действия затвора, к сожалению, при трактовках здесь всё ещё имеются ошибки и неточности.

Пистолет SIG Р211. Запирание канала ствола
В настоящее время почти забыт факт того, что конструктором системы запирания канала ствола пистолета SIG P210 является Макс Мюллер. Данная система была запатентована компанией SIG в 1948 и 1950 годах (швейцарский основной патент 270873). Рис. 1: затвор закрыт. Рис. 2: затвор в момент открытия канала ствола. 1 — ствол с фигурным вырезом в нижнем приливе патронника. 2 — «Гребёнка» боевых упоров системы Браунинга, при помощи которой осуществляется жёсткое запирание. 3 — фигурный вырез, как у конструкции Мюллера, служит для запирания и отпирания канала ствола. 4 — многофункциональный рычаг затворной задержки: кроме своего прямого предназначения, его необходимо извлечь для разборки оружия, ось рычага входит в фигурный вырез в нижнем приливе ствола и соответственно участвует в процессе запирания и отпирания канала ствола.
5 — прилив в нижней части ствола. 6 — затвор. 7 — отрезок фигурного выреза, служащий для перекоса ствола.
8 — расположенный параллельно оси канала ствола отрезок фигурного выреза, предназначенный для запирания патронника при помощи «гребёнки» боевых упоров в период прямолинейного отката ствола до его перекоса. 9 — рамка.
10 — возвратная пружина

Отличие затворов с силовым и геометрическим замыканием заключается в форме направляющих для роликов. В случае перемещения роликов параллельно оси канала ствола речь идёт о системе запирания с использованием силового замыкания. Если же ролики по наклонным направляющим перемещаются в специальные карманы, то здесь мы имеем дело с состоящим из нескольких частей инерционным затвором с подвижным геометрическим замыканием.

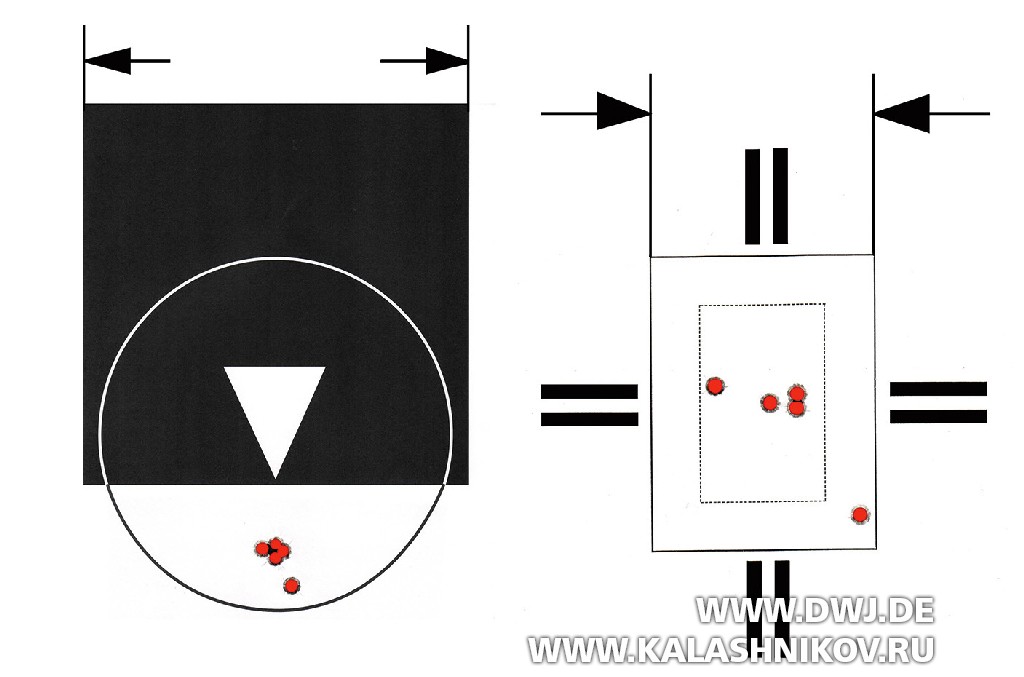

Пистолет SIG Р211. Мишени с результатами стрельбы
Результат стрельбы со станка с расстояния 25 м серией из пяти выстрелов (фото слева). При замере по центрам пробоин поперечник рассеивания составил 22 мм.
Результат стрельбы со станка с расстояния 50 м серией из пяти выстрелов (фото справа). Поперечник рассеивания группы из четырёх пробоин составил около 34 мм, а с учётом отрыва (пробоина в правом нижнем углу) — 77 мм.

Выводы DWJ

Живущий в Швейцарии чех Зденек Порш осуществил свою мечту о создании спортивного пистолета с роликовым затвором на базе модели ČZ vz. 52/М52. Теперь вопрос состоит в том, кто из производителей возьмётся за серийное изготовление оружия, опытный образец которого бы создан Поршем и Кроттэ. Коллекционеры и спортивные стрелки только приветствовали бы такое развитие событий. В любом случае пистолет Р221 имеет интересную конструкцию и его появление обогатит мировой рынок короткоствольного огнестрельного оружия.

Петер Даннекер (Peter Dannecker) Перевод Виктора Назарова
