Кинопулемёт для Luftwaffe

Уже во время Первой мировой войны возникла необходимость размещения в задней части тяжёлых самолётов и бомбардировщиков дополнительного стрелка-пулемётчика. В ходе довооружения самолётов и подготовки экипажей к ведению боевых действий большое внимание уделялось обучению стрелков.

В то время компания Zeiss Ikon AG из Дрездена была одним из самых крупных производителей фототехники, а также мировым лидером в изготовлении узкоплёночных кинокамер. Кроме того, в компании также велись разработки в военной области. С началом Второй мировой войны производство фототехники для частного использования и принадлежностей к ней было практически полностью свёрнуто. Вместо него во всё возрастающих объёмах изготавливались дистанционные взрыватели и снаряды для 88-мм зенитных пушек. В ходе войны компания Zeiss Ikon AG превратилась в самого большого работодателя Дрездена и насчитывала 6 тыс. рабочих и служащих. На заводе Goehle-Werk, расположенном на улице Ризаэрштрассе (Riesaer Strasse), также работали заключённые из концентрационных лагерей Флоссенбург и Равенсбрюк.

Кинокамера МВК 1000

В довоенные годы компания Zeiss Ikon совместно с лётно-техническими службами люфтваффе среди прочего разработала две кинокамеры, монтируемые на самолётах и предназначенные для обучения лётного состава. Это были камера для стандартной плёнки, устанавливаемая с возможностью перемещения (модель МВК 1000), и стационарная скоростная кинокамера (модель ESK 2000). Последняя использовалась для обучения пилотов истребителей. Она устанавливалась вместо стационарного пулемёта и отображала на плёнке момент захвата цели во время подлёта и непосредственно ведения огня по ней.

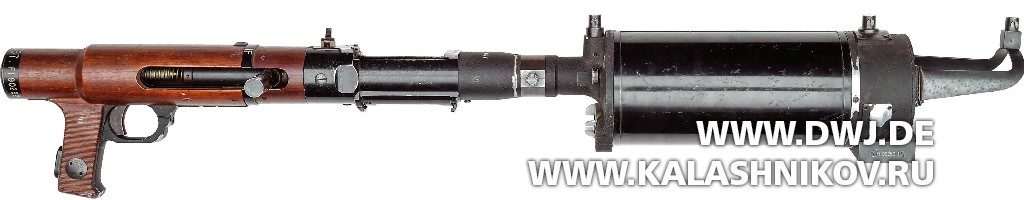

Кинопулемёт Zeiss МВК 1000
Фотография правой стороны кинокамеры МВК 1000 без сдвоенного барабанного магазина с пружинным приводом. Фотография аукционного дома James D. Julia.a

Работа с моделью МВК 1000 (аббревиатура происходит от первых букв названия «mechanisch bewegliche Beobachter-Kammer» — механически перемещаемая камера наблюдателя) напоминала обращение с пулемётом MG15. Эта камера могла быть установлена в любом месте расположения пулемёта. Таким образом, без расхода боеприпасов камера позволяла проводить тренировки по прицеливанию по воздушным и наземным целям. Камера запечатлевала на плёнке весь процесс прицеливания, который ничем не отличался от прицеливания и ведения огня из пулемёта, установленного на самолёте. В сочетании со специальным методом оценки данных киноплёнка позволяла реконструировать положение стрелка во время боя, выявить попадания, которые могли бы быть при использовании настоящего пулемёта, а также определить ошибки стрелка при прицеливании. Кроме всего прочего, на плёнке отображалось время стрельбы, количество и длительность очередей, расстояние до цели, отклонение линии прицеливания в момент открытия огня, ошибки стрелка при прицеливании, а также дополнительные данные о тренировках, их количестве и типе самолёта. Кроме того, на киноплёнке было отображено положение ветроуказателя.

Стрелок с кинопулемётом пулемётом MG15
Хвостовой стрелок с пулемётом MG15 в хвостовой части самолёта Focke-Wulf Fw 189. Ранее устанавливавшийся на пулемёт ветроуказатель здесь уже заменён на зенитную кольцевую мушку.

Модель МВК 1000 состоит из кинокамеры, барабана с пружинным приводом, задней части с пистолетной рукояткой и мешка для стреляных гильз. В передней части корпуса кинокамеры расположена литая головка с креплениями для ветроуказателя и зенитной кольцевой мушки. В передней торцевой части корпуса находится круглое стекло, защищающее чувствительные объективы. Оптика кинокамеры состоит из неподвижно установленных основного и двух дополнительных объективов. При фокусном расстоянии 25 мм светосила основного объектива составляет f/1,5. Он служит для съёмки упражнений по прицеливанию и ведению огня. Один из дополнительных объективов предназначен для отображения на боковой части плёнки часов и данных, нанесённых на носитель. Второй дополнительный объектив служит для съёмки положения ветроуказателя. Часы закреплены в нижней части головки. Кассету с плёнкой можно заменить, сняв крышку, расположенную сбоку корпуса кинокамеры, напоминающего отрезок трубы. В задней торцевой части корпуса находятся четыре устройства. Справа сверху — счётчик количества кадров (одно деление соответствует 75 кадрам/выстрелам). Слева от него — контрольное смотровое окошко проверки работы кинокамеры. Слева внизу — рычаг для установки жёлтого светофильтра, а справа от него — рычаг для установки диафрагмы.

Стрельба из пулемёта MG15
Стрельба из пулемёта MG15 по наземным целям трассирующими пулями

Для каждой тренировки была предназначена одна кассета со стандартной плёнкой длиной 22 м, что соответствует 1125 кадрам. Скорость кинокамеры составляет 14 кадров в секунду или соответственно 840 кадров в минуту. Установленное время экспозиции одного кадра равно 1/250 секунды. Счётчик количества кадров имеет 15 делений, обозначенных цифрами от 1 до 14. На одну кассету с плёнкой длиной 22 м можно снять имитацию стрельбы 15 очередями по 75 выстрелов. Между цифрами находятся контрольные точки, расстояние между которыми соответствует 25 кадрам. После установки новой кассеты с плёнкой нажатием на кнопку с насечкой следует обнулить показания счётчика количества кадров. Кинокамера оснащена пружинным приводом, расположенным в барабане. Использование камеры МВК 1000 вполне можно сравнить с применением пулемёта в воздушном бою. Сцепление между ведущим и главным валами находится перед корпусом кинокамеры. Здесь же расположены две цапфы, предназначенные для установки камеры на пулемётный лафет.

Кинопулемёт Zeiss МВК 1000. Устройство.
С помощью этой оси пружинный привод приводит в движение механизмы кинокамеры. Скорость съёмки составляет более 800 кадров в минуту. Фотография доктора Джеффри Стёрджесса.

Остальные части конструкции кинокамеры МВК 1000 практически аналогичны пулемёту MG15. Камера и задняя часть с пистолетной рукояткой скреплены между собой с помощью байонетного соединения. Надёжность крепления обеспечивает фиксатор. Рукоятка затвора расположена справа в задней части с пистолетной рукояткой и служит для взведения ударника перед каждой очередью. В нижней части рукоятки находится нажимная кнопка, служащая для фиксации камеры на лафете в то время, когда она не используется. Мешок для стреляных гильз кинокамеры МВК 1000 аналогичен мешку пулемёта MG15. Он имеет такое же крепление и служит для полной имитации устройства пулемёта.

Кинопулемёт Zeiss МВК 1000. линзы и органы управления.
Чувствительные линзы объективов кинокамеры хорошо защищены с помощью круглого стекла. Фотография доктора Джеффри Стёрджесса (справа).
Задняя тыльная часть корпуса кинокамеры со всеми необходимыми переключателями, а также приборами учёта и контроля. Фотография аукционного дома James D. Julia (слева).

Кинокамера работает от пружинного привода, расположенного в барабане, корпус которого полностью копирует спаренный барабанный магазин пулемёта MG15. Установка осуществляется аналогичным способом. Барабан с пружинным приводом можно разместить во всех стандартных держателях для запасных барабанных магазинов, установленных в самолётах. В корпус барабана встроены две пружины и регулировочный механизм, с помощью которого скорость размотки пружин снижается до требуемого значения. Через контрольное смотровое окошко, расположенное с правой стороны корпуса барабана, можно отследить степень сжатия пружин. Завод пружинного привода осуществляется с помощью присоединяемой поворотной рукоятки. При полном заводе каждой из пружин раздаётся характерный щелчок. Время работы пружинного привода рассчитано на 75 кадров, что соответствует количеству патронов в стандартном спаренном барабанном магазине пулемёта MG15.

Кинопулемёт Zeiss МВК 1000. Кассета с киноплёнкой
После снятия крышки можно заменить кассету с киноплёнкой. Фотография доктора Джеффри Стёрджесса.

При использовании кинокамеры стрелок может тренироваться в замене барабанных магазинов, которая происходит, как и у пулемёта MG15. Однако при этом следует обратить внимание на то, что вес барабана с пружинным приводом в любом состоянии равен весу снаряжённого спаренного барабанного магазина пулемёта MG15. Таким образом, барабан с пружинным приводом нельзя опускать в шахту для пустых магазинов. Их следует аккуратно складывать или помещать в держатели для запасных барабанных магазинов. При оттягивании рукоятки затвора в крайнее заднее положение, как и у пулемёта MG15, происходит взведение ударника. После нажатия на спусковой крючок ударник ос­вобождается с шептала и с помощью пружины перемещается вперёд. При этом срабатывает пружинный привод, который соединён со сцеплением. После повторного нажатия на спусковой крючок убирается стопор и через эластичное сцепление вращательное движение передаётся на основной вал. От него через конические шестерни приводятся в движение грейфер, обеспечивающий покадровое движение киноплёнки, и обтюратор, остающийся открытым только при неподвижной киноплёнке во время холостого хода грейфера. Также через конические шестерни приводятся в движение расположенные в кассете бобина с киноплёнкой и приёмная бобина, предназначенная для намотки отснятой киноплёнки и снабжённая предохранительной фрикционной муфтой. Одновременно через шестерни запускается счётчик количества кадров. Проверку работы кинокамеры можно осуществить через расположенное рядом контрольное смотровое окошко. В отличие от пулемёта MG15 у кинокамеры МВК 1000 во время всей «стрельбы» рукоятка затвора находится в крайнем переднем положении. Её следует оттянуть назад только для замены барабана с пружинным приводом. Вместо ветроуказателя может быть установлен учебный прицел для стрельбы по наземным целям. Доработка привела к тому, что с апреля 1939 года упростился метод оценки прицеливания и обработки данных. В связи с этим на головке стали устанавливать зенитную кольцевую мушку.

Кинопулемёт Zeiss МВК 1000. Барабан с пружинным приводом
Барабан с пружинным приводом по своему внешнему виду и весу является точной копией спаренного барабанного магазина пулемёта MG15. Фотография аукционного дома James D. Julia.

После проявления киноплёнки для обучавшихся стрелков наступал момент истины. Перед экраном на небольшом расстоянии друг от друга устанавливались кинокамера МВК 1000 и специальный прибор оценки данных (диапроектор). Также для определения угла атаки использовались носители с заданием и прозрачный шаблон с нанесёнными на нём кругами учёта скорости.

Кинопулемёт Zeiss МВК 1000. Устройство кассеты
В кассете находится бобина с 22 м киноплёнки и приёмная бобина. Фотография аукционного дома James D. Julia.

Попадание засчитывалось при правильной оценке скорости самолёта противника и угла атаки, при правильном выборе упреждения цели, а также при открытии огня с расстояния не более 400 м.

Кинопулемёт Zeiss МВК 1000. Оборудования для оценки стрельб
Установка оборудования для оценки учебных стрельб. Слева расположен диапроектор, в середине – кинокамера МВК 1000, а справа – экран.

Кроме того, учитывались общая продолжительность стрельбы, сколько очередей было произведено и количество патронов в каждой из них. Киноплёнка прокручивается в диапроекторе вручную, что позволяет в любой момент её остановить для проведения точного анализа данных и его обсуждения. Результаты учебной стрельбы заносятся в специальный журнал.

Кинопулемёт Zeiss МВК 1000. Зарядка кассеты
Конец новой киноплёнки следует закрепить в фиксаторе приёмной бобины.

В связи с тем, что в ходе эксплуатации кинокамеры в ней накапливается пыль и мелкие частицы плёнки, в соответствии с инструкцией после отсъёмки 200 плёнок (новых кассет) следует провести неполную разборку и чистку камеры. При этом разрешается пользоваться только пинцетами и мягкой ветошью. Время от времени необходимо проводить замену плюшевых уплотнений в местах подачи и выхода киноплёнки. В случае неиспользования кинокамеры её вместе с принадлежностями следует поместить в «ящик для хранения МВК 1000 В».

Кинопулемёт Zeiss МВК 1000. Вид слева
Готовая к использованию кинокамера МВК 1000, модификация «В», со сдвоенным барабанным магазином с пружинным приводом. Фотография аукционного дома James D. Julia.

Кинокамера МВК 1000 в наши дни является настоящим раритетом, охоту за которым ведут многие коллекционеры. К тому же она не подпадает под Закон об оружии. В настоящей статье представлены фотографии кинокамеры из коллекции доктора Джеффри Стёрджесса (Geoffrey Sturgess). Недавно в США она выставлялась на продажу аукционным домом James D. Julia.

Михаэль Хайдлер (Michael Heidler)
Перевод Виктора Назарова

Боевой треугольник для авиационных пулемётов
Рисунок 19а из наставления L.Dv.319/2. Так в соответствии с упрощённым методом оценки прицеливания и обработки данных выглядит «боевой треугольник».
