Фрезеруем Glock. Прицел Docter Sight для «глока»

Установка коллиматорного прицела Docter Sight на Glock без системы MOS

Glock, Docter Sight
Коллиматорные прицелы получают всё большее распространение в динамичных пистолетных дисциплинах. В ответ на это мастерская Раймера Йохансена представила рынку элегантное решение проблемы дооснащения «старых» пистолетов Glock без системы MOS.

Благодаря этому решению, владелец «глока» получает возможность необычайно низко устанавливать на затворе пистолета прицел Docter Sight.
Небольшие коллиматорные прицелы, например такие как Docter Sight, уже давно можно встретить не только на ружьях для загонной охоты, но и на короткоствольном оружии. Эти малышки здесь имеют смысл по разным причинам.

Компактные коллиматорные прицелы типа Docter Sight устанавливают на самое разное оружие

В первые годы оптические прицельные приспособления устанавливались на оружии при помощи собственного кронштейна. Прежде было привычным крепить кронштейн, имеющий сверху профиль «пикатини», на рамке при помощи винтов. Другой способ — применение на рамке монтажных планок. При этом отпадала необходимость наличия отверстий в оружии. Эти решения стали использоваться в матчевом оружии, например в практической стрельбе. Из-за размеров ранних коллиматоров они являлись необходимыми и вполне устраивали стрелков.
С внедрением популярных сегодня коллиматорных мини-прицелов, начало которым положил Docter Sight первого поколения, открылись дополнительные возможности для использования оптического прицела на короткоствольном оружии, дающий, в противоположность традиционному открытому прицелу, состоящему из целика и мушки, ряд преимуществ.

Коллиматорный прицел Docter Sight 3-го поколения (III)

Изображение цели и прицельная марка находятся в одной плоскости, и при некоторой тренировке наведение оружия при помощи красной точки осуществляется гораздо быстрее, чем с целиком и мушкой. Это безусловный плюс как для гражданского владельца оружия, так и для пользователя служебного оружия. Чтобы оружие с установленным коллиматорным мини-прицелом можно было практично разместить в кобуре, для него существует лишь одно посадочное место на пистолете — верхняя поверхность затвора между целиком и окном для выброса гильз.
Крупные производители современного служебного оружия уже учитывают данную тенденцию. К ним относится фирма Smith & Wesson, которая предлагает различные модели пистолетов серии M&P с системой C.O.R.E. (Competition Optics Ready Equipment).

Пистолет Smith & Wesson M&P Pro с системой крепления оптики CORE

Фирма Glock выпускает пистолеты (начиная с Gen4) с системой MOS (Modular Optic System).

Пистолет Glock 17 с фирменной системой крепления коллиматорных прицелов MOS

Служебные пистолеты с коллиматорными мини-прицелами стали популярны и в области практической стрельбы. Американская федерация практической стрельбы (USPSA — United States Practical Shooting Association) первой дополнила свою соревновательную программу дисциплиной Carry Optics, в которой используются пистолеты с установленными коллиматорными мини-прицелами.
Введением нового вида соревнований USPSA отреагировала на тенденцию к оснащению современных служебных пистолетов, снабжённых преимущественно полимерной рукояткой. Миниатюрный коллиматор устанавливается непосредственно на затвор и не слишком сильно увеличивает общие габариты оружия.

USPSA Carry Optics
При оснащении оружия для дисциплин, подобных Carry Optics следует избегать возможной «гонки вооружений», чтобы её участники могли использовать уже упомянутые модели пистолетов в том виде, как они были получены от производителя. Таким образом, речь идёт о варианте особо популярного сегодня класса IPSC — Production Division — дополненного кронштейном с коллиматорным мини-прицелом.
Исходя из такой оценки, дисциплина Carry Optics имеет реальный шанс на существование. Eсли взглянуть на возрастную структуру стрелкового спорта, то можно рассчитывать на благодарность со стороны многих опытных стрелков, так как возможное с годами небольшое ухудшение зрения для нового вида соревнований будет не столь критичным.
Так как фирма Glock сейчас оснащает свои новые пистолеты системой MOS и не поставляет комплекты для модернизации уже выпущенных пистолетов, у пользователей Glock возникает вопрос, как произвести дооснащение оружия коллиматором.
При этом требуется быстрая и простая возможность замены обычного открытого прицела на оптический прицел, а также монтажный кронштейн, обеспечивающий хорошую повторяемость установки прицела.
Известная своими оружейно-техническими решениями немецкая фирма Reimer Johansen из Ноймюнстера как раз предлагает такую переделку пистолета Glock.
Стефан Эггерс из фирмы Johansen предоставил в распоряжение редакции журнала для тестирования дооснащённый пистолет Glock 17 калибра 9×19.

Glock, Docter Sight

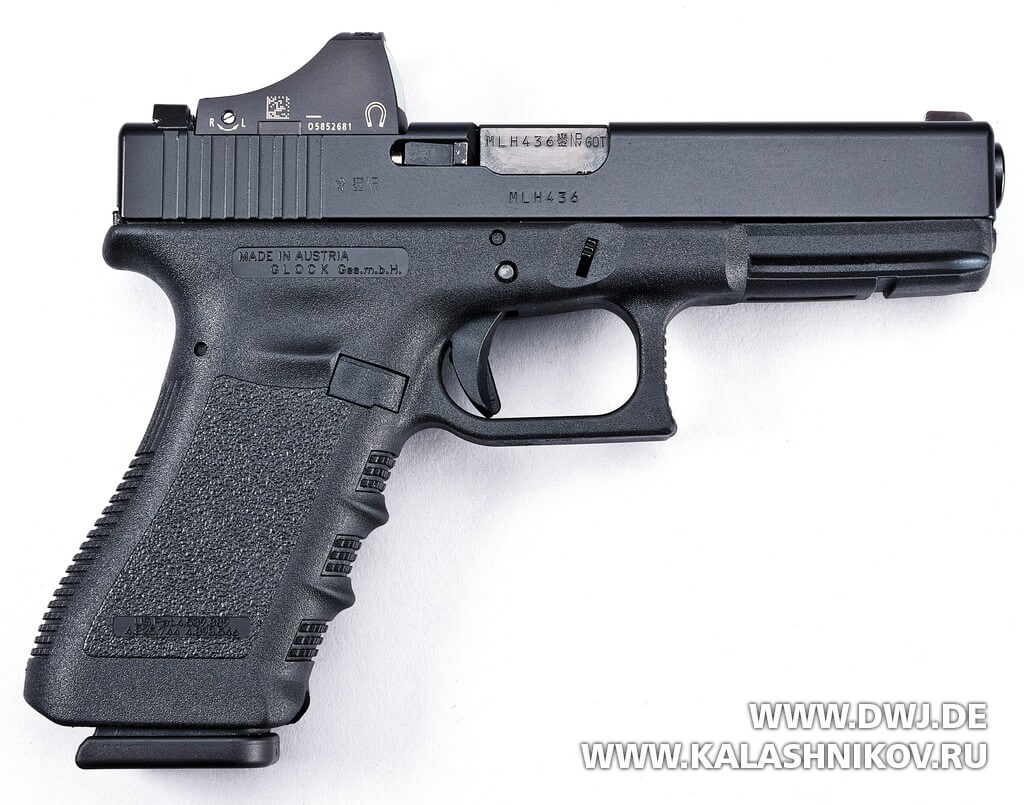

Docter Sight вместе с монтажной конструкцией фирмы Johannsen не нарушает общей гармонии пистолета Glock

В качестве прицела было решено выбрать Docter Sight, который, кстати, уже успешно опробован на пистолетах Smith & Wesson внушительного калибра .500 S&W Magnum.
Прицел обеспечивал возможность регулировки яркости прицельной марки — опция, являющаяся стандартом у коллиматорных мини-прицелов.

Glock, Docter Sight
Взгляд сверху на доработанный Glock 17 с установленным фирмой Johannsen прицелом Docter Sight

Docter Sight великолепно подходит по ширине затвору пистолета Glock в районе между целиком и окном для выброса гильз. Фирма Johansen стремилась установить прицел как можно ниже, поэтому было решено отказаться от адаптера или промежуточной пластины. К тому же Docter Sight должен вписываться в контур затвора без выступающих углов. Кроме этого, большое значение придаётся повторяемости. Прицел должен повторно устанавливаться на пистолет, не требуя после этого от стрелка заново пристреливать оружие.
Данным требованиям как раз удовлетворяет Docter Sight, так как на его нижней стороне имеются четыре отверстия под центрирующие штифты. Docter Sight достаточно прочно фиксируется двумя винтами.
Между целиком и окном для выброса гильз выфрезеровывается паз, соответствующий форме и размерам прицела Docter Sight. Здесь особо не разгуляешься, поскольку невысокий затвор пистолета Glock практически не оставляет места под паз. Он оснащается четырьмя жёстко посаженными центрирующими штифтами под соответствующие отверстия на Docter Sight.

Glock, Docter Sight
Johannsen устанавливает Docter Sight на затворе пистолета Glock как можно ниже, непосредственно перед целиком

После этого выполняется резьба для обоих крепежных винтов. После отделения прицела образовавшиеся выемки можно закрыть специальной крышкой. Она оснащена отверстиями под центрирующие штифты, равно как и двумя отверстиями для крепёжных винтов. Установленная на затвор крышка придаёт пистолету прежние контуры, а также восстанавливает его вес до первоначального.
Чтобы обеспечить необходимую коррозионную защиту, на детали наносится матовое покрытие Ilaflon. По желанию клиента возможен выбор другого цвета.
Для пристрелки иногда необходимо многократно отделять Docter Sight от оружия, поскольку регулировочные винты скрыты под прицелом. Но благодаря обеспечению повторяемости установки это не является проблемой, к тому же установка производится очень быстро.

Glock, Docter Sight
Принадлежность к Docter Sight, а также защитная крышка для выфрезерованной выемки, для случаев, когда Docter Sight снят

Позже эту процедуру требуется выполнять лишь в редких случаях: данные работы могут ещё раз понадобиться, например, при смене типа боеприпаса, требующего новой пристрелки оружия.
Установка Docter Sight стоит 365 евро. Кто хотел бы иметь защитную крышку, тот должен выложить на прилавок ещё 175 евро. При тестовой стрельбе конструкция фирмы Johansen показала себя идеально. Повторяемость также не вызывала нареканий.

Ханс Й. Хайгель (Hans J. Heigel), перевод Ильи Шайдурова
