На выставке IWA-2018 было представлено новое средство защиты от коррозии, которое основано на сплошном керамическом покрытии и уже после однократного применения обеспечивает длительную коррозионную защиту. В немецкой редакции журнала DWJ сравнили его эффективность с тремя обычными средствами по уходу за оружием.
Сталь без специальной защиты очень быстро ржавеет и поэтому на поверхность оружия наносится покрытие, предохраняющее его, прежде всего, от возникновения коррозии. Чаще всего применяется оксидирование. При классическом оксидировании покрытие представляет собой своего рода оксидную плёнку. Оно формируется либо при погружении детали в ванну, либо при нанесении лака. В ванне процесс получается дешевле и быстрее, при нанесении лака покрытие держится лучше и рекомендуется к применению для многоствольных ружей с откидывающимися стволами, поскольку паяный блок стволов не позволяет производить обработку в нагретой ванне. Хотя оксидирование неплохо защищает сталь от коррозии, оружие нуждается в постоянном уходе и на него требуется регулярно наносить тонкий слой смазки. При этом пот от рук является особенно агрессивной средой. Часто вполне достаточно положить влажное оружие в футляр, чтобы через некоторое время обнаружить на нём пятна ржавчины. Даже так называемые нержавеющие стали с содержанием хрома более 14% всё же подвержены ржавлению.
Современные оружейные покрытия, такие как Ilaflon или ионно-плазменное азотирование, конечно, более эффективны. Однако эти дорогостоящие технологические процессы должны выполняться производителем или специализированными фирмами. В то же время новый состав Nanogun позволяет самостоятельно нанести на своё оружие защитное покрытие, благодаря чему защищаемые поверхности могут просто и быстро «обзавестись» керамическим слоем, который производителем характеризуется как «непревзойдённая защита от коррозии, царапин и ударов». Nanogun может применяться для следующих материалов: содержащие и не содержащие железо металлы, оксидированные металлы, металлы с гальваническими и анодированными покрытиями, лакированные и покрытые порошковым напылением поверхности, а также пластмассы. Оружие с покрытием Ilaflon, имеющее дефекты, тоже допускает подобную обработку.
Производитель Nanogun предлагает провести всем желающим наглядный тест в солёной воде, когда даже по истечении четырёх дней обычная сталь не имеет следов коррозии, хотя солёная вода в сочетании с кислородом способствует очень быстрому ржавлению стали.
Для проверки защитных свойств предприятия используют разработанный в начале XX столетия тест в солевом тумане, в котором сталь постоянно находится в атмосфере, насыщенной парами соляного раствора. Служащей для этой цели камеры в распоряжении немецкой редакции DWJ не было, вместо этого тестируемые стали погружались на 20 минут в солёную воду и затем в течение 8 часов размещались на открытом воздухе. Эта процедура повторялась на протяжении недели, каждые 24 часа производилась фотосъёмка тестируемых стальных образцов. В качестве водной среды служил 3,5% раствор соли, что приблизительно соответствует морской воде. Чтобы получить как можно более правдоподобный результат, испытаниям подверглись не просто стальные детали, а образцы из оксидированной оружейной стали. Для этого автор распилил старый ружейный ствол, сохранивший сплошное покрытие, на пять отрезков. Чтобы отличить тестируемые образцы, они были подписаны цифрами. Номер 1 получил образец с покрытием Nanogun, номер 5 — контрольный образец, не подвергнутый обработке. Номера 2, 3 и 4 получили соответственно детали, обработанные Gun Care фирмы Ballistol, Archoil 2400 WS и оружейной смазкой Lupus PTFE High Tech.
Применение Nanogun
Набор Nanogun включает в себя флизелиновую салфетку, микрофибровую салфетку, резиновые перчатки, флакон с чистящим средством для предварительного обезжиривания оружия и жидкость для нанесения покрытия. Применять его очень просто: сначала обрабатываемая деталь с помощью чистящего средства и флизелиновой салфетки обезжиривается. Эта процедура повторяется неоднократно, поскольку поверхность должна быть полностью очищена от смазки. Затем с помощью микрофибровой салфетки наносится керамическое покрытие. Средство для покрытия должно наноситься равномерно в течение от 30 до 50 секунд. Покрытая поверхность затем должна оставаться неприкосновенной в течение 5 часов. Впрочем, твёрдость 8H (по шкале твёрдости лакокрасочных покрытий — Прим. переводчика) достигается при комнатной температуре только в течение восьми дней. Максимальное значение твёрдости 9Н получается при нагреве до температуры 60°С в течение 48 часов. Твёрдость тем не менее важна только для защиты от механических повреждений, а не для предохранения от коррозии. Мы выдерживали заготовки в течение двух дней.
Семидневный тест в солёной воде
После двух дней, в течение которых мы дали покрытию затвердеть, начался длительный жёсткий тест в солёной воде.
День 1. Пять обрезков стволов всё ещё выглядели очень хорошо. Даже необработанный образец имел лишь слабые следы ржавления.
День 2. Здесь солёная вода уже оставила заметные следы. Обрезок ствола, покрытый Nanogun, имел следы лёгкой коррозии; образцы, обработанные Ballistol Gun Care и оружейной смазкой Lupus, пострадали немного больше, в то время как покрытый Archoil кусок ствола поржавел довольно заметно. Необработанный отрезок ствола в соответствии с ожиданиями подвергся самому серьёзному коррозионному повреждению.

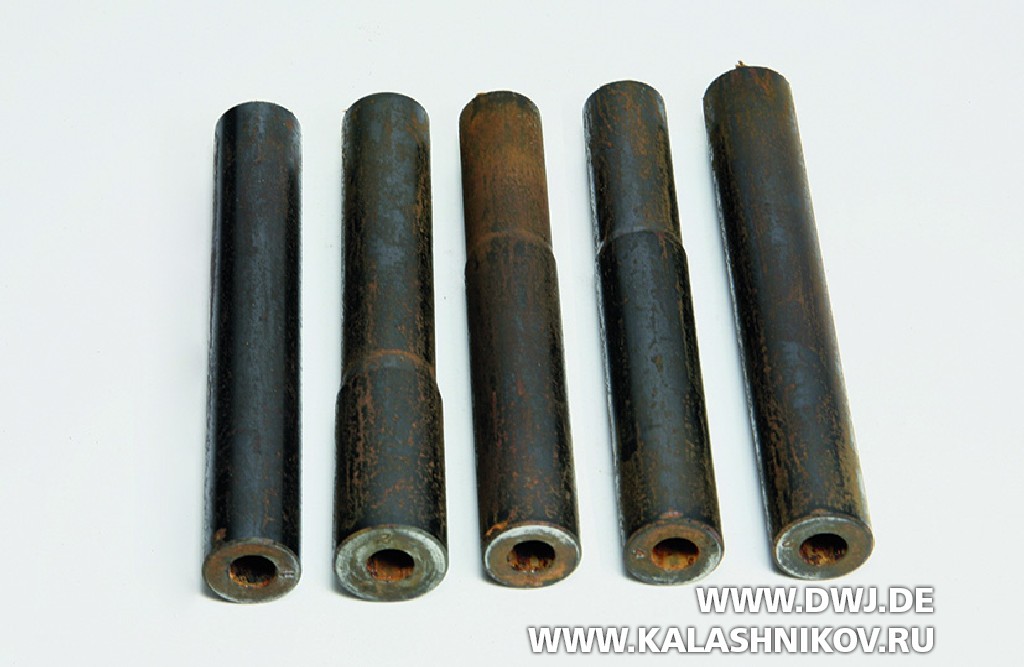

День 3. После трёх дней появились очень заметные следы ржавления. Теперь можно уже было утверждать, что на деле ни одно из тестируемых средств защиты не предотвращает коррозию при длительном соприкосновении стали с солёной водой. Nanogun продемонстрировало наилучшую защиту, за ним шли Gun Care и оружейная смазка Lupus, которые имели примерно равные результаты. Archoil обеспечивало заметно более слабую защиту.
День 4. К удивлению, у образца с Nanogun не произошло никаких изменений по сравнению с предыдущим днём. На трёх других образцах наблюдалось ещё больше ржавчины.
День 5. Наконец, защитное действие Nanogun ослабло. На других образцах ржавчина продолжала беспрепятственно распространяться. На необработанном образце образовался толстый слой ржавчины, в то время как обрезок ствола, обработанный Archoil, выглядел ненамного лучше. Ballistol Gun Care и оружейная смазка Lupus в целом продолжали обеспечивать некоторую защиту.
День 6. Ржавчину можно было видеть повсюду. Даже у Nanogun она была хорошо заметна на всём отрезке ствола, но только на наружной поверхности. Внутренняя поверхность оставалась нетронутой. У других образцов слой ржавчины стал толще, при этом наилучшую защиту давало Gun Care.
День 7. Вполне ожидаемо, ржавчина продолжала постепенно распространяться дальше. Все части стволов корродировали. Обработанный Nanogun образец имел наименьшие повреждения. У других средств различия были совсем невелики.
Выводы DWJ
Надо сказать, тест был довольно экстремальным. Солёная вода очень агрессивна и способствует быстрому ржавлению стали. Даже покрытие новым «чудодейственным» средством Nanogun при длительном воздействии не даёт результата. Но без сомнения, Nanogun обеспечивает великолепную защиту от коррозии, превосходя другие средства, использовавшиеся при тестировании. При нормальных условиях покрытое таким образом оружие очень хорошо защищается от ржавчины и эта защита долговечна, что значительно облегчает дальнейший уход. При обычных условиях эксплуатации покрытие на оружии держится до десяти лет. Канал ствола, разумеется, требует и дальнейшего тщательного ухода.
Норберт Клупс (Norbert Klups) Перевод Ильи Шайдурова
