«Абакан» Стечкина. Автомат ТКБ-0146

Только буллпап Стечкина соперничал с автоматом Никонова на полигонных испытаниях в ходе ОКР «Абакан».

ТКБ-0146
Слово «Абакан» у любителей оружия ассоциируется с автоматом Никонова АН-94, принятым на вооружение Российской армии в 1997 году. Но, на самом деле корректно называть «Абаканом» каждый, представленный на конкурс образец. В том числе и образец конструкции Игоря Яковлевича Стечкина под названием ТКБ-0146.

Несмотря на то, что в опытно-конструкторских работах по теме «Абакан» принимали участие множество конструкторов, моё особое внимание привлёк автомат Стечкина ТКБ-0146.

Почему? Ведь это лишь один из проигравших проектов, чей удел остаться штрихом в отечественной оружейной истории. Но, без проигравших не бывает и победителей. И с точки зрения конструктивной новизны и, может быть, революционной смелости, с системой Стечкина сравним только победитель конкурса — 5,45-мм автомат Никонова (АН-94).

И. Я. Стечкин
Игорь Яковлевич Стечкин

Напомню, что по условиям конкурса «Абакан» требовалось создать автомат, превосходящий АК74 по эффективности стрельбы в 1,5-2 раза при том, что новая система не должна была уступать АК по надёжности, массо-габаритным характеристикам, эргономике и т. п.

В конкурсных испытаниях изначально принимали участие 8 автоматов: ТКБ-0111 (автор Коробов Г. А.), ТКБ-0136 (Афанасьев Н. М), АКБ (Калашников В. М.), АПТ (Постников И. А.), ТКБ-0146 (Стечкин И. Я.), АЕК-971 (Гарев Б. А.), АЕК-978 (Пикинский П. А.) и АС (Никонов Г. Н.).

Кто-то попытался решить поставленную конкурсом задачу опираясь на ещё нереализованные резервы традиционной схемы работы автоматики (Калашников, Коробов), кто-то сделал ставку на казавшуюся перспективной и просто реализуемой систему со сбалансированной автоматикой (Гарев, Пикинский), а Никонов и Стечкин пошли непроторённой дорожкой — разработали системы со смещённым импульсом отдачи. Причём, только конструкции Никонова и Стечкина дошли до этапа полигонных испытаний (на полигоне испытывался и автомат Коробова, но факультативно).

Несмотря на то, что этот материал посвящён не собственно конкурсу, а автомату Стечкина, пару слов скажу о том, почему победил Никонов. Это необходимо, так как с середины 90-х годов прошлого века нет-нет, да и появляются слушки о том, что ижевскую конструкцию «протолкнули» и никоновский автомат не был объективно лучшим.

Был! Образец Никонова действительно превзошёл АК74 по эффективности и обыграл всех соперников в плане надёжности. В побеждённых остался и Стечкин, но от этого его автомат не стал менее интересен любителям оружия.

автомат ТКБ-0146
Автомат конструкции И. Я. Стечкина ТКБ-0146, разработанный в рамках опытно-конструкторских работ по теме «Абакан». Вид слева. Фото Михаила Дегтярёва

Автомат Стечкина был единственным булпапом, представленным на конкурс и единственным образцом со смещённым импульсом отдачи с неподвижным магазином, поскольку на предварительные испытания Никонов предоставил автомат АС, в котором при стрельбе в высоком темпе подвижные части откатывались назад вместе с магазином. Надо ли говорить о неудобствах эксплуатации такого оружия? Вряд ли это решение представлялось удачным самому Никонову, но начал он конкурные испытания именно с такой системой.

На первые полигонные испытания Геннадий Николаевич привёз и автомат АСМ, уже с неподвижным магазином, но только для ознакомления. А Стечкин сделал такой образец как минимум на год раньше, реализовав в металле идею двухступенчатой (двухэтапной) подачи патрона из магазина в патронник.

Автомат Стечкина очень красивое оружие. Пусть это и субъективное утверждение. Красота является прямым следствием изящных компоновочных решений, использованных Игорем Яковлевичем. Его автомат — редкий пример булпапа, где прицельные приспособления не торчат нелепой кочергой над оружием.

ТКБ-0146, вид справа
Автомат ТКБ-0146. Вид справа. Калибр 5,45×39, длина автомата 970 мм, длина ствола 420 мм, масса без магазина и принадлежности 3,8 кг, начальная скорость пули 920 м/с. Автомат хранится в оружейном фонде Военно-исторического музея артиллерии, инженерных войск и войск связи (ВИМАИВиВС). Фото Михаила Дегтярёва

А чего стоит принудительный отвод стреляной гильзы… Стечкин смог решить общую для всех «булпапов» проблему удобства стрельбы из оружия, как с правой, так и с левой руки. И никаких сменных или переставных элементов! Стреляная гильза выводится из ствольной коробки не через боковое окно над магазином и выталкивается вперёд через специальное отверстие, расположенное перед рукояткой управления огнём.

ТКБ-0146, отвод гильзы
Удаление стреляной гильзы (или патрона при разряжании) из кожуха ствольной коробки ТКБ-0146 производится через окно над рукояткой управления огнём, прикрытое подпружиненной крышкой. Фото Михаила Дегтярёва

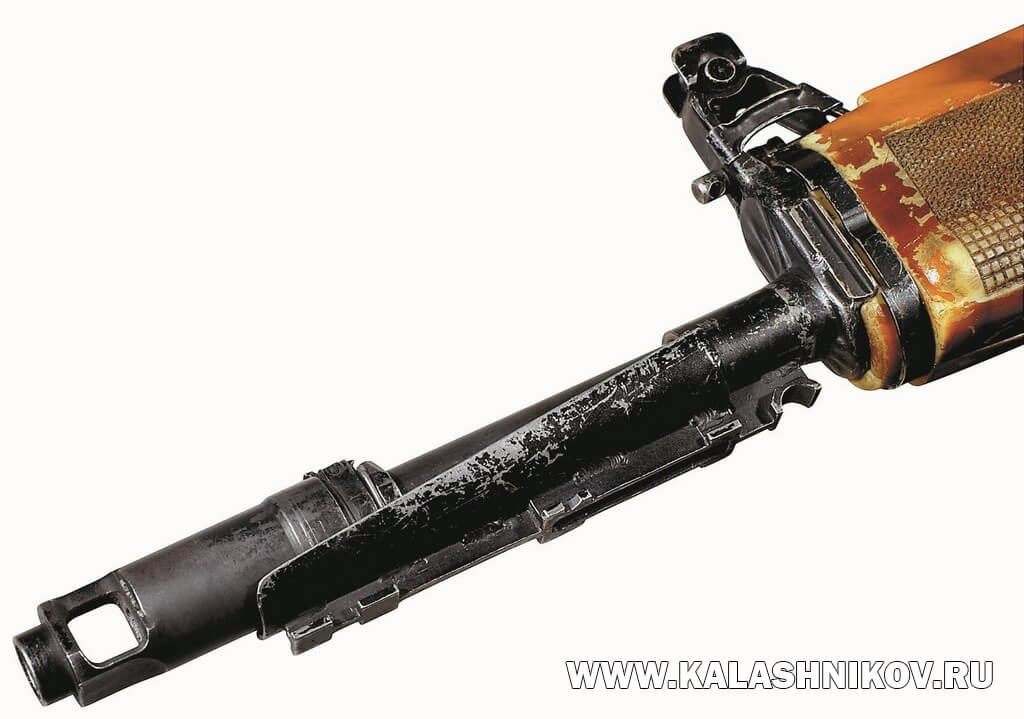

Рукоятка взведения затвора ТКБ-0146 при стрельбе остаётся неподвижной, в крайнем переднем положении, а своеобразный «лоток» под стволом предназначен для присоединения штыка-ножа или подствольного гранатомёта.

ТКБ-0146, антабка
Передняя антабка находится с левой стороны основания мушки. Лоток под стволом ТКБ-0146 предназначен для установки подствольного гранатомёта (ГП-25) и штык-ножа оригинальной конструкции. Фото Михаила Дегтярёва

Переводчик-предохранитель находится с левой стороны ствольной коробки и имеет три установки: «П» — предохранитель включён, «О-А» — одиночный/автоматический огонь и «2» — огонь очередями из 2 выстрелов.

При положении переводчика «О-А» нажатие на спусковой крючок «до ступеньки» обеспечивает производство одиночного выстрела. При дальнейшем выжиме спуска УСМ переключается в режим автоматического огня с нормальным темпом (600 выстр./мин.).

ТКБ-0146, переводчик, диоптр
Переводчик-предохранитель у ТКБ-0146 расположен на левой стороне кожуха ствольной коробки. Он фиксируется в трёх положениях: «П» — предохранитель включён, «О-А» — одиночный огонь+автоматический (600 выстр./мин.) и «2» автоматический (2000 выстр./мин.) очередями по 2 выстрела. Диоптрический прицел смонтирован на компактном основании на крышке ствольной коробки и имеет 6 установок: «П», «1», «2», «3», «4» и «5». Возможность установки на автомат оптических и ночных прицелов не предусмотрена. Фото Михаила Дегтярёва

При установке переводчика «2» автомат стреляет очередями по 2 выстрела в высоком темпе (около 2000 выстр./мин.). Собственно, это и есть режим стрельбы со смещённым импульсом отдачи.

ТКБ-0146
Вид передней части автомата ТКБ-0146 (шомпол отделён). Подвижные части в крайнем заднем положении. Фото Михаила Дегтярёва

Основные части ударно-спускового механизма автомата смонтированы внутри крышки ствольной коробки, поэтому курок располагается верх ногами — его ось находится над ударником. При взведённом курке из задней части ствольной коробки выступает конец направляющего штока боевой пружины.

ТКБ-0146, УСМ
Ударно-спусковой механизм смонтирован в крышке ствольной коробки. Фото Михаила Дегтярёва

Автоматика системы работает за счёт энергии пороховых газов, отводимых из канала ствола через боковое отверстие при коротком ходе поршня, взаимодействующего с затворной рамой. Запирание канала ствола осуществляется поворотом затвора на два боевых упора.

Высокий темп стрельбы в системе Стечкина обеспечивается за счёт уменьшенного хода подвижных частей и наличия буферной пружины, которая увеличивает скорость наката подвижных частей. В высокотемпном режиме, при откате подвижных частей (ствол, ствольная коробка, затворная рама с затвором) происходит два выстрела.

Детали подвижной группы ТКБ-0146. Фото Михаила Дегтярёва

В то время, когда ствол со ствольной коробкой двигается назад после первого выстрела, затворная рама с затвором успевает откатиться назад до крайнего заднего положения и досылать второй патрон в патронник, подобрав его с промежуточного подавателя. При этом разбитие капсюля первого патрона производится курком (через ударник, разумеется), а вот при втором выстреле курку до ударника уже не достать. Поэтому капсюль второго патрона разбивается затворной рамой, воздействующей на специальный выступ ударника.

Если стрельба ведётся в обычном темпе, то разбитие капсюля при каждом выстреле производится курком при приходе подвижных частей в переднее положение.

Подача патронов из магазина в патронник имеет свои особенности. Если отвести рукоятку перезаряжания в крайнее заднее положение и отпустить её, то первый патрон из магазина будет подан досылателем затворной рамы на промежуточный подаватель-лоток. Для того, чтобы патрон попал в патронник, манипуляцию с рукояткой необходимо повторить — затвор подберёт и дошлёт в патронник патрон с лотка, а затворная рама положит на лоток очередной патрон из магазина.

ТКБ-0146, промежуточный лоток
Подача патронов из магазина в патронник в автомате Стечкина осуществляется в два приёма. Сначала патрон из магазина попадает на промежуточный подаватель и уже с него отправляется в патронник. 1 — патрон в магазине; 2 — патрон на промежуточном подавателе; 3 — патрон в патроннике

Разряжание оружия также производится в два приёма — сначала выбрасывается патрон из патронника, а затем второй патрон, который ждал своей очереди на лотке и был дослан в патронник при выбрасывании первого патрона (конечно, всё это делается при отсоединённом магазине). Извлекаемый из патронника патрон (или стреляная гильза при стрельбе) при движении затворной рамы назад перемещается в гильзоотвод специальным рычажным отражателем, а затем, при накате затворной рамы, выталкивается из кожуха ствольной коробки выступом затвора.

Надо думать, что по краткому описанию автомата ТКБ-0146 его устройство представляется слишком мудрёным. Так казалось и мне, когда в 2000 году я впервые взял в руки автомат Стечкина в оружейном фонде Военно-исторического музея артиллерии, инженерных войск и войск связи. На деле оказалось сложнее не разобраться в конструкции, а разобрать автомат в буквальном смысле.

ТКБ-0146, разборка
Детали автомата ТКБ-0146. Фото Михаила Дегтярёва
1 — крышка ствольной коробки с ударно-спусковым механизмом; 2 — возвратный механизм; 3 — затворная рама; 4 — затвор; 5 — ударник; 6 — газовый поршень; 7 — заглушка газовой камеры; 8 — ствол со ствольной коробкой; 9 — возвратная пружина ствольной коробки; 10 — кожух ствольной коробки с рукояткой управления огнём; 11 — дульный тормоз-компенсатор; 12 — соединительная муфта; 13 — пружина муфты; 14 — шток крепления приклада; 15 — шомпол; 16 — рукоятка взведения затвора; 17 — накладки цевья; 18 — фиксатор накладок цевья; 19 — магазин

Образец хранится в фонде как неисправный и абсолютно сухой внутри (без смазки). Да и как смазать детали автомата, если система заклинила намертво и без проблем оказалось возможно отделить только магазин, приклад и крышку ствольной коробки? На то, чтобы заставить должным образом взаимодействовать все подвижные детали оружия у нас с хранителем фонда Петром Гореглядом ушло несколько часов. Дальше — легче, но не проще. Даже по нынешним меркам назвать простыми в изготовлении детали подвижной группы автомата язык не поворачивается. Вычурность профилей, точность сопрягаемых поверхностей, наличие мелких элементов стали платой за то, чтобы уникальная система заработала.

ТКБ-0146, вид снизу
С ТКБ-0146 предполагалось использовать четырёхрядный магазин увеличенной вместимости (60 патронов). Ввиду недостаточной отработанности магазина, автомат поступил на испытания с магазином на 30 патронов. Для обеспечения присоединения 30-патронного магазина в приёмном окне ствольной коробки приклёпаны два вкладыша. Полость в рукоятке управления огнём предназначена для укладки пенала с принадлежностью. Фото Михаила Дегтярёва

Я далёк от того, чтобы идеализировать конструкцию Стечкина. Тем более, что испытания выявили большое количество недостатков и не все из них можно отнести к легкоустранимым. Да, автомат Стечкина не выдержал конкурсных испытаний, но оказался достойным соперником победителю — автомату Никонова. На одном из этапов испытаний ТКБ-0146 даже был признан самым перспективным образцом из всех конкурсных изделий в плане улучшения кучности. И, как знать, может быть, именно смелые решения Игоря Яковлевича заставили Геннадия Никонова окончательно поверить в жизнеспособность лафетной схемы с неподвижным магазином. Во многом именно эта особенность автомата АСМ (в отличие от АС) позволила Никонову выполнить условия конкурса.

К сожалению, я был знаком с Игорем Яковлевичем лишь формально. Виделся пару раз в 90-е, был представлен, но с вопросами по автомату опоздал… Многое мы не успели и с Геннадием Никоновым — были планы, реализации которых помешали врождённая скромность Геннадия Николаевича и его скоропостижная кончина.

А ведь теоретически у меня была возможность познакомиться с ними обоими лет на 10 раньше, летом 1987 года в Ленинграде. Тогда я сдавал вступительные экзамены в Ленинградский механический институт («Военмех»), а Никонов и Стечкин, приехав, соответственно, из Ижевска и Тулы, в это же время вечерами ходили пешочком от КПП полигона «Ржевка» к платформе электричек на окраине города — полным ходом шли полигонные испытания их автоматов. А руководил теми испытаниями майор Юрий Пономарёв, ныне полковник запаса и научный редактор журнала «Калашников»…
